Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Анализатор спектра
Мин. частота (кГц)
—
9
Макс. частота (ГГц)
—
3
Товар снят с производства
—
Да
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

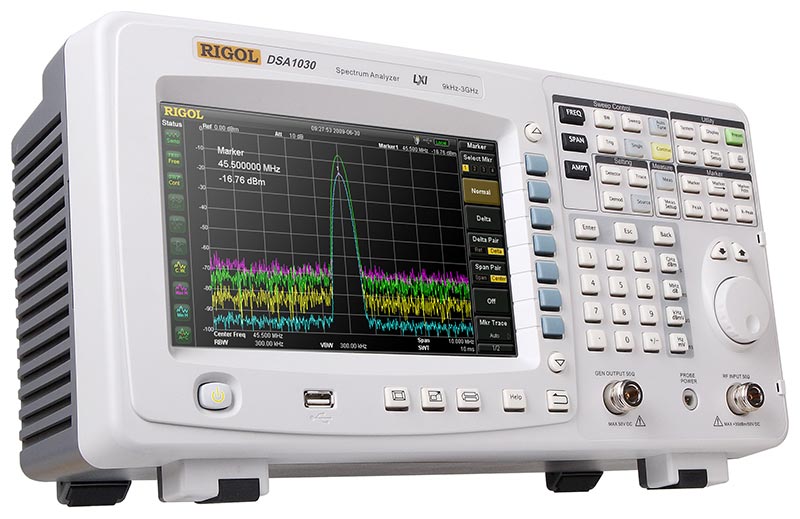

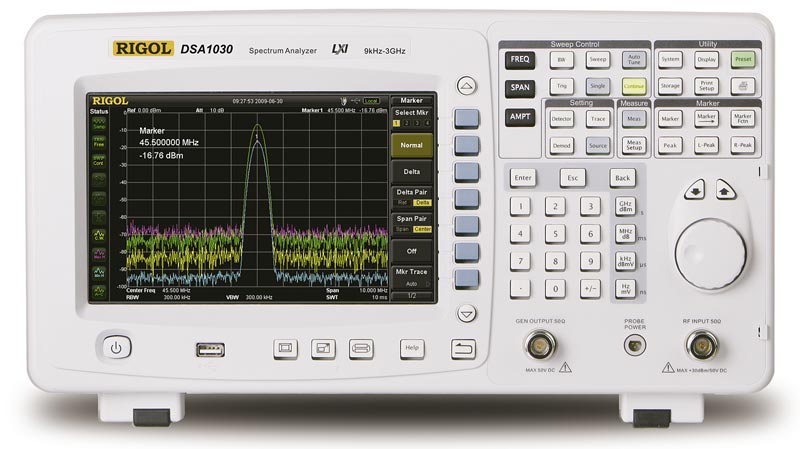

- Цифровой анализатор спектра 9 кГц - 3 ГГц;
- цифровой частот. синтез, встр. предусилитель (опция), средний уровень соб.шума: -120дБмВт (-138 дБмВт-предусил);
- макс.уровень +30 дБмВт;
- RBW: от 10Гц;
- фаз. шум: -80 дБн/Гц;
- расширенные измерения (опция): мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм.искажения, TOI;
- маркерные измерения;
- запись спектрограмм и настроек;
- встроенный трекинг-генератор: частотный диапазон 9 кГц - 3 ГГц;
- выходной уровень -20 дБм...0 дБм;
- устанавливается на заводе.
- цветной ЖК-дисплей 8,5";
- интерфейс USB device, USB host, VGA, LXI-C;
- батарейное питание;
- размеры 399 х 223 х 159 мм, масса 6,2 кг.
Внесен в ГосРеестр
|
Нет |
Тип прибора
|
Анализатор спектра |
Мин. частота (кГц)
|
9 |
Макс. частота (ГГц)
|
3 |
Товар снят с производства
|
Да |
Гармонические искажения
|
-65 дБн |
Фазовый шум
|
-80 dBc |
Максимальный измеряемый уровень
|
+30 дБм |
Опорный генератор
|
±3×10-6 |
Диагональ дисплея, дюйм
|
8,5" |
Интерфейс
|
LAN, USB, VGA |
Питание
|
100-240 В |
Разрешение экрана
|
800 х 480 |
Тип дисплея
|
Цветной ЖК |
Гарантия, (мес)
|
36 |
Стандартная комплектация:
- Кабель питания
- USB кабель
- Крышка на переднюю панель
- Краткое руководство по эксплуатации
- CD-ROM (руководство пользователя, руководство по программированию)
Дополнительная комплектация:
- адаптер USB-GPIB
- предусилитель DSA1030-PA
- комплект аксессуаров DSA Utility Kit
- опция расширенных измерений DSA1000-AMK
- крышка для переднюю панель DSA1000-FPCS
- мост для измерения КСВН VB1020
- мост для измерения КСВН VB1040
- комплект для монтажа в стойку DSA1000-RMSA
- мягкая сумка DSA1000-SCBA
- зонд ближнего поля RF2
- программное обеспечение Ultra Spectrum
Частота | |
Частотный диапазон | 9 кГц…3 ГГц |
Разрешение | 1 Гц |
Температурная стабильность источника опорной частоты | ± 3х10-6 |
Изменение погрешности источника опорной частоты | ± 3х10-6/год |
Погрешность измерения частоты |
Разрешение маркера: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц |
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
Полоса обзора | Нулевая, 100 Гц…3 ГГц |
Погрешность полосы обзора | ± полоса обзора / (кол. точек развертки-1) |
Плотность фазовых шумов (центр. частота =500 МГц, RBW ≤1 кГц) | <-80 дБн/Гц @ 10 кГц |
Полоса пропускания | |
Полоса пропускания RBW (-3 дБ) Полоса пропускания (-6 дБ) |
100 Гц… 1 МГц, с шагом 1-3-10 200 Гц, 9 кГц, 120 Гц, 1 МГц ЭМИ фильтры |
Избирательность фильтров по уровням (60 дБ/3 дБ) | <5:1 |
Погрешность установки полосы пропускания ПЧ | <5% |
Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 |
Амплитуда | |
Диапазон измерения уровня |
Уровень собственных шумов … +30 дБм (10 МГц...3 ГГц) Уровень собственных шумов … +21 дБм (1 МГц...10 МГц) Уровень собственных шумов...+17 дБм (9 кГц...1 МГц) |
Максимальный уровень на входе (аттенюатор ≥20 дБ) |
50 В постоянная составляющая +30 дБм (1 Вт) мощность CW RF Power +40 дБм (10 Вт) макс. опасный уровень |
Средний уровень шумов (типично) 0 дБ аттенюатор, RBW=100 Гц, VBW=10 Гц |
без предусилителя: 100 кГц…10 МГц: <-75 дБм-3 x (f/1 МГц) дБ, типично -115 дБм 10 МГц…2.5 ГГц: <-117 дБм+3 x (f/1 ГГц) дБ, типично -120 дБм 2.5 ГГц…3 ГГц: <-105 дБм с предусилителем (опция DSA-1030-PA): 100 кГц…1 МГц: <-93 дБм 1 МГц…10 МГц: <-93 дБм-3 x (f/1 МГц) дБ, типично -133 дБм 10 МГц… 2.5 ГГц: <-135 дБм +3 x (f/1 ГГц) дБ, типично -138 дБм 2.5 ГГц…3 ГГц: <-123 дБм |
Логарифмическая шкала | 1 дБ…200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 601 (нормальный), 751 (полный экран) |
Количество графиков | 3 + основной |
Тип детектора | нормальный, пиковый положительный, пиковый отрицательный, выборка, среднеквадратическое значение, средний, квази-пиковый |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
АЧХ |
без предусилителя: < 1,0 дБ : 100 кГц….3 ГГц с предусилителем: < 1,4 дБ : 1 МГц…3 ГГц |
Аттенюатор |
Предел ослабления: 0…50 дБ, с шагом 1 дБ |
Погрешность переключения (центральная частота=50 МГц): < 0.8 дБ |
|
Абсолютная амплитудная погрешность (центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC): ± 0.4 дБ |
|
Установка опорного уровня |
Диапазон: -100 дБм…+30 дБм с шагом 1 дБ |
Разрешение логарифмической шкалы 0,01 дБ , линейной - 5 цифр | |
Погрешность измерения (достоверность 95%, с/ш>20 dB, RBW=VBW=1 kHz, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <3 ГГц, 20 ºC to 30 ºC) <1.5 дБ |
|
Гармонические искажения 2-го порядка | SHI : +35 дБм |
Интермодуляционные искажения 3-го порядка | TOI: +7 дБм (центральная частота>30 МГц) |
Комбинационные искажения | <-60 дБн |
Собственные комбинационные помехи | <-85 дБм, типично |
Развертка | |
Диапазон | 10 мс… 3000 с (нулевой обзор) |
20 мкс ….3000 s (100 Гц ≤ полоса обзора ≤ 3 ГГц) | |
Вход | |
ВЧ вход | Соединитель N-типа (female) ; 50 Ом; |

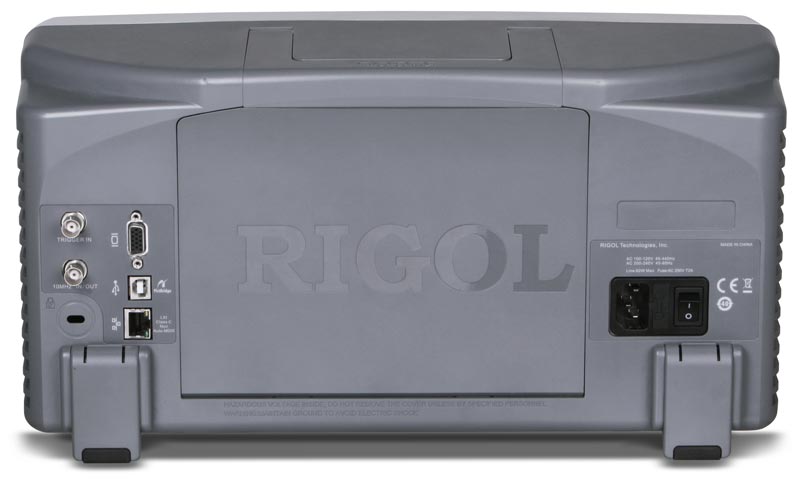

Другие входы/выходы |
Выход источника сигнала Импеданс 50 Ом Соединитель типа N (female) |
Вход для питания пробника Напряжение/ток: +15 В, <10% при 150 mA -12.6 В, <10% при 150 mA |
|
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска Соединитель типа BNC (female) Вход 10 МГц: уровень 0 дБм…10 дБм Вход 10 МГц: уровень 0 дБм…10 дБм Уровень запуска: 5 В TTL уровень |
|
USB Host 2.0 USB Device 2.0 |
|
VGA Коннектор VGA, 15-pin mini D-SUB Разрешение 800 * 600 @ 60Hz |
|
Запуск | |
Источник запуска | свободный, видео, внешний |
Внешний запуск | 5 В TTL уровень |
Трекинг-генератор | |
Диапазон | 9 кГц...3 ГГц |
Выходной уровень | -20 дБм...0 дБм |
Общие данные | |
Дисплей | Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов |
Поддержка принтера | Протокол PictBridge |
Удаленное управление |
USB TMC LAN интерфейс 10/100 Base-T, RJ-45 IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2 |
Демодулятор | АМ/ЧМ модуляция |
Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ 45 Гц… 440 Гц Батарейное питание: DC 10 В…18 В Время бесперебойной работы от батареи - 3часа : |
Потребляемая мощность |
35 Вт, типично; 60 Вт, масимально |
Габаритные размеры | 399 x 223 х 159 мм |
Масса | 6,2 кг (без батарей); 7,4 кг (с батареей) |
Внутренняя память данных |
Mass Memory Flash Disk (встроенный) Data Storage Space Flash Disk (встроенный) 1 Гбайт |
Рабочая температура | 5 ºC …40 ºC |
