Артикул:
m-100469
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Количество каналов
—
4
Полоса пропускания
—
500 МГц
Частота дискретизации
—
5 Гвыб/c
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

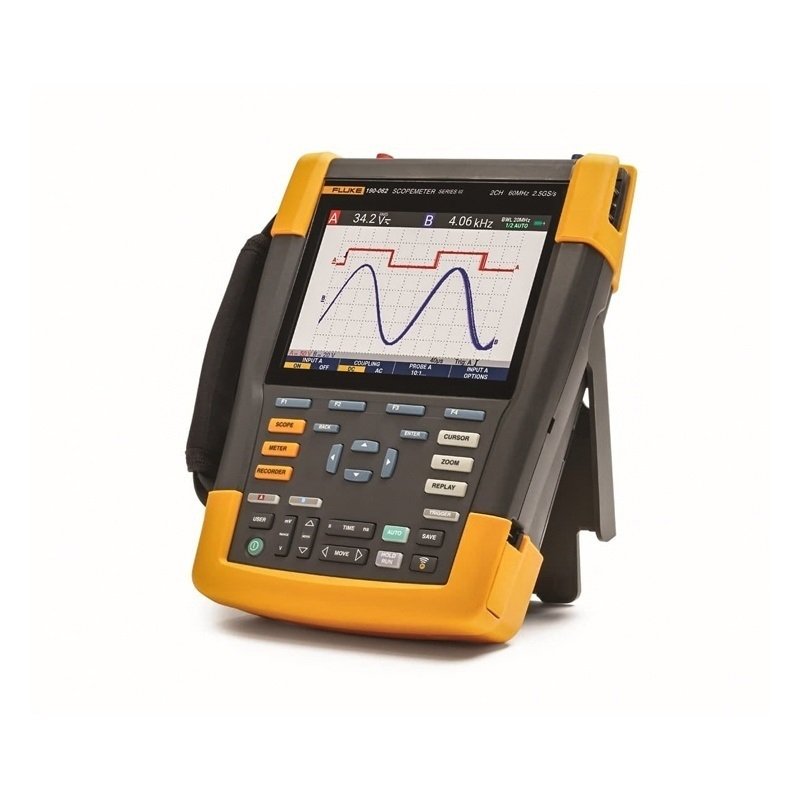

Инструменты для тестирования Fluke 190 серии III ScopeMeter® разработаны для того, чтобы идти туда, куда вы идете, и решать практически любые задачи по устранению неполадок на этом пути.
Эти тестовые инструменты CAT III мощностью 1000 В/CAT IV мощностью 600 В сочетают в себе надежную переносимость с высокой производительностью настольных осциллографов, что позволяет с легкостью решать задачи установки, ввода в эксплуатацию и технического обслуживания промышленного оборудования, автоматизации и управления технологическими процессами, а также электроники преобразования мощности - от постоянного тока до 500 МГц.
Отличительные особенности Fluke 190-504-III:
- До четырех независимых плавающих изолированных входов, до 1000 В;
- Дискретизация в реальном времени до 5 ГС/с (в зависимости от модели и используемых каналов);
- Глубокая память: 10 000 точек на запись формы сигнала трассировки (режим области видимости);
- CAT III 1000 В/CAT IV 600 В прибор с рейтингом безопасности для промышленных сред;
- До семи часов работы от батареи с помощью BP291;
- Большой, яркий цветной дисплей легко просматривать практически в любой среде;
- Легко хранить и просматривать исторические данные и передавать их на ПК через USB или Wi-Fi;
- Удобная дверца для доступа к батарее для быстрой замены батареи в полевых условиях;
- Класс защиты IP51, защита от пыли и капель;
- Запуск подключения и просмотра для интеллектуального автоматического запуска быстрых, медленных и даже сложных сигналов;
- Частотный спектр с использованием БПФ-анализа;
- Автоматический захват и воспроизведение 100 экранов;
- Режим ScopeRecord дает 30 000 точек на входной канал для анализа низкочастотных сигналов;
- Режим безбумажного самописца TrendPlot с глубокой памятью для долгосрочных автоматических измерений;
- количество DMM 5000, включенных в 2-канальные модели.
Программное обеспечение FlukeView™ 2 ScopeMeter для документирования, архивирования и анализа
Получите больше информации о своем инструменте тестирования ScopeMeter с помощью программного обеспечения FlukeView 2 ScopeMeter для Windows.
- Документация—передача сигналов, экранов и данных на ваш компьютер для печати или импорта данных в отчет
- Добавьте текст в настройки инструмента тестирования ScopeMeter—дайте операторам рекомендации при вызове настроек
- Архив—создайте библиотеку осциллограмм для удобства использования или сравнения осциллограмм
- Анализ—используйте курсоры или экспортируйте данные в другую программу анализа
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
6,3" |
|
Интерфейс
|
USB, Wi-Fi |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1120 x 765 |
|
Гарантия, (мес)
|
12 |
|
Дополнительные функции
|
Мультиметр |
| № | Наименование | Fluke 190-504-III/S |
|---|---|---|
| 1 | Осциллограф-мультиметр цифровой четырехканальный 500 МГц Fluke 190-504-III | 1 |
| 2 | Адаптер питания BC190/830 | 1 |
| 3 | Шнур питания | 1 |
| 4 | Литий-ионный аккумулятор BP291 | 1 |
| 5 | Зонд VPS410-II | 4 |
| 6 | Ремешок для рук | 1 |
| 7 | Подвесной ремень | 1 |
| 8 | USB-кабель | 1 |
| 9 | Кабельный терминатор TRM5 | 4 |
| 10 | Чехол для переноски CXT293 | 1 |
| 11 | WiFi-ключ DWA-131 | 1 |
| 12 | Инструкции по активации FlukeView (Бумага) | 1 |
| 13 | Печатные инструкции | 1 |
| Характеристики | Значения |
|---|---|
| Вертикальное отклонение | |
| Количество каналов | 4 |
| Пропускная способность | 500 МГц |
| Время подъема | 0,7 нс |
| Количество вводимых параметров области | >4 входных канала |
| Архитектура канала | Все входы полностью изолированы друг от друга и от земли. Входы могут быть активированы в любой комбинации. |
| Входная муфта | Переменный или постоянный ток, с индикатором уровня земли |
| Чувствительность входного сигнала | С зондом 10:1, от 20 мВ до 1000 В/дел С зондом 100:1, от 200 мВ до 10 кВ/дел Прямой (1:1), от 2 мВ до 100 В/дел |
| Ограничитель полосы пропускания | 20 МГц и 10 кГц |
| Полярность | Нормальный, Перевернутый, Переменный |
| Входное напряжение | Номинальное напряжение CAT III 1000 В/CAT IV 600 В, дополнительные сведения см. в Общих спецификациях |
| Вертикальное разрешение | 8 бит |
| Точность от 4 с до 10 мкс/дел | От 5 мВ/дел до 100 В/дел, ±(1,5 % + 6 отсчетов) 2 мВ/дел, ±(1,5 % + 10 отсчетов) |
| Входное сопротивление | 1 МОМ (± 1 %) // 15 пФ (± 2,25 пФ) |
| Горизонтальный | |
| Максимальная частота дискретизации в реальном времени (одновременная выборка) | 5 ГС/с (один канал) или 2,5 ГС/с (2 канала) или 1,25 ГС/с (4 канала) |
| Рекордная длина | До 10 000 выборок на канал |
| Диапазон временной базы | от 1 нс/дел до 4 с/дел |
| База времени в более медленных настройках времени/деления в последовательности 1-2-4 с использованием режима прокрутки ScopeRecord™ (см. ‘Режим записи") | |
| Максимальная длина записи | 10 000 выборок на канал в режиме области видимости 30 000 точек на канал в режиме прокрутки ScopeRecord™ (см. "Режим записи") |
| Точность синхронизации | ± (0,01 % от показаний + 1 пиксель) |
| Захват сбоя | 8 нс (от 10 мкс/дел до 2 мин/дел) |
| Отображение и получение | |
| Дисплей | 133 мм x 90 мм (5,3 дюйма x 3,5 дюйма) полноцветный ЖК-дисплей высокой яркости |
| Режимы отображения | Любая комбинация каналов; среднее включение/выключение; воспроизведение. |
| Видимая ширина экрана | 12 делений по горизонтали в режиме обзора |
| Режимы цифровой персистентности | Выключенный, короткий, средний, длинный, бесконечный и огибающий режим |
| Математика формы волны | Одна (190-xx2) или две (190-x04) математические операции на 2 входных каналах (A и B, C и D): сложение, вычитание, умножение; Режим X-Y; Частотный спектр с использованием FFT |
| Режимы сбора | Нормальный, Усредненный, Автоматический, Одиночный снимок, рулон ScopeRecord™, захват сбоя, сравнение формы сигнала с автоматическим “тестированием на прохождение/сбой”; Повтор |
Компания Fluke занимает первое или второе место на всех сегментах рынка, на которых она присутствует. Продукция торговой марки Fluke имеет репутацию компактного, надежного, безопасного, простого в эксплуатации и высококачественного оборудования.
