ГОСРЕЕСТР
Артикул:
m-122099
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Спец. формы
Номер записи в ГосРеестре СИ
—
94383-25
Количество каналов
—
4
Мин. частота (кГц)
—
0,000000001
Все характеристики
427 980 руб./шт
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

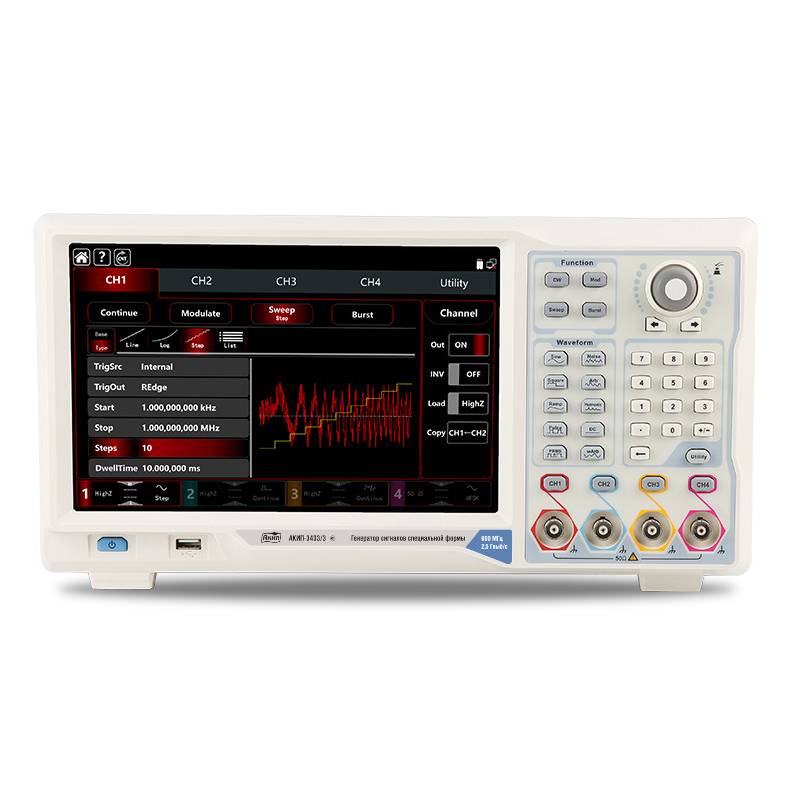

Генератор сигналов АКИП-3433/1 представляет собой современное многофункциональное устройство, предназначенное для генерации аналоговых и цифровых сигналов с высокой точностью и стабильностью. Этот прибор востребован в различных областях, включая телекоммуникации, радиотехнику, автоматизированные испытательные системы и научные исследования.
Одной из ключевых особенностей АКИП-3433/1 является его широкий частотный диапазон, достигающий 350 МГц, что позволяет генерировать высокочастотные сигналы для тестирования сложного оборудования. Погрешность установки частоты не превышает ±0,5×10⁻⁶, обеспечивая высокую стабильность выходного сигнала. Максимальный выходной уровень достигает 10 В пик-пик, что делает устройство подходящим для работы с различными нагрузками.
Генератор оснащен 16-битным ЦАП, обеспечивающим высокое вертикальное разрешение и точность воспроизведения сигналов. Частота дискретизации составляет 2,5 Гвыб/с, что позволяет формировать сложные импульсные и аналоговые сигналы с минимальными искажениями. Длина памяти сигналов в формате СПФ достигает 64 миллионов точек, что дает возможность работать с длинными и сложными последовательностями.
АКИП-3433/1 поддерживает генерацию сигналов цифровых протоколов, включая SPI, IIC и UART, что расширяет его применение в цифровой электронике и микропроцессорной технике. Удобство управления обеспечивается благодаря интерфейсам USB и LAN, позволяющим интегрировать устройство в автоматизированные измерительные системы.
Жидкокристаллический экран с диагональю 26 см и разрешением 1280×800 пикселей обеспечивает удобную визуализацию параметров сигналов и настроек прибора. Встроенная память объемом 64 МБ позволяет сохранять пользовательские настройки и загруженные сигналы для последующего использования.
Благодаря сочетанию высокой точности, широких функциональных возможностей и удобства управления, генератор сигналов АКИП-3433/1 является надежным инструментом для профессионалов, работающих в области электроники, связи и автоматизированных испытательных комплексов.
Документы
Расширенные характеристики АКИП-3433
163,6 кб
Госреестр 94383-25
174,5 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Спец. формы |
|
Номер записи в ГосРеестре СИ
|
94383-25 |
|
Количество каналов
|
4 |
|
Мин. частота (кГц)
|
0,000000001 |
|
Макс. частота (ГГц)
|
0,35 |
|
Фазовый шум
|
-125 дБн/Гц |
|
Опорный генератор
|
±5×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
ГКЧ
|
Да |
|
Интерфейс
|
USB, LAN |
|
Выходной уровень
|
1 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Гарантия, (мес)
|
12 |
- Генератор сигналов АКИП-3433/1
- Кабель питания
- USB кабель
- BNC-BNC кабель
| Параметр | АКИП-3433/1 | АКИП-3433/2 | АКИП-3433/3 | |||
| КАН 1,2 | КАН 3,4 | КАН 1,2 | КАН 3,4 | КАН 1,2 | КАН 3,4 | |
| Выходные параметры | ||||||
| Максимальная частота (синусоидальная форма) | 350 МГц | 160МГц | 500 МГц | 200 МГц | 600 МГц | 200 МГц |
| Вертикальное разрешение ЦАП | 14 бит | 16 бит | 14 бит | 16 бит | 16 бит | 16 бит |
| Относительная погрешность опорной частоты / температурная стабильность | ±0,5*10-6 , в диапазоне 0 °С -40 °С | |||||
| Скорость старения | ±1*10-6 , за первый год | |||||
| Параметр | КАН 1,2 | КАН 3,4 | ||||
| АКИП-3433/1 | АКИП-3433/2 | АКИП-3433/3 | АКИП-3433/1 | АКИП-3433/2 | АКИП-3433/3 | |
| Выходной уровень на высокоомном выходе |
≤40 МГц: 2 мВпик-пик … 20 Впик-пик ≤120 МГц: 2 мВпик-пик … 10 Впик-пик ≤160 МГц: 2 мВпик-пик … 5 Впик-пик ≤300 МГц: 2 мВпик-пик …4 Впик-пик ≤400 МГц: 2 мВпик-пик … 2,5 Впик-пик ≤500 МГц: 2 мВпик-пик … 1,5 Впик-пик ≤600 МГц: 2 мВпик-пик … 1,0 Впик-пик |
≤20 МГц: 2 мВпик-пик … 20 Впик-пик ≤80 МГц: 2 мВпик-пик …10 Впик-пик ≤120 МГц: 2 мВпик-пик … 5 Впик-пик ≤200 МГц: 2 мВпик-пик … 3 Впик-пик |
||||
| Выходной уровень на нагрузке 50 Ом |
≤40 МГц: 1 мВпик-пик … 10 Впик-пик ≤120 МГц: 1 мВпик-пик … 5 Впик-пик ≤160 МГц: 1 мВпик-пик … 2,5 Впик-пик ≤300 МГц: 1 мВпик-пик … 2 Впик-пик ≤400 МГц: 1 мВпик-пик … 1,25 Впик-пик ≤500 МГц: 1 мВпик-пик …0,75 Впик-пик ≤600 МГц: 1 мВпик-пик … 0,5 Впик-пик |
≤20 МГц: 1 мВпик-пик … 10 Впик-пик ≤80 МГц: 1 мВпик-пик … 5 Впик-пик ≤120 МГц:1 мВпик-пик … 2,5 Впик-пик ≤200 МГц: 1 мВпик-пик … 2 Впик-пик |
||||
| Погрешность установки уровня сигнала (синусоидальная форма, 0 В, 1 кГц, отклонение >10 мВпик-пик) | ± (1% от установленного значения + 1 мВпик-пик) | |||||
| Диапазон установки уровня смещения постоянного напряжения |
±5 В (50 Ом) ±10 В (высокоомный выход) |
|||||
| Погрешность установки уровня смещения постоянного напряжения | ±(1 % от установленного значения ±1 мВ уровня сигнала) | |||||
| Стандартные формы сигналов | ||||||
| Синусоидальная форма | ||||||
| Диапазон частот | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | 1 мкГц … 200 МГц |
| Гармонические искажения (для уровня 0 дБм) |
≤10 МГц @ <-65 дБн ≤60 МГц @ <-60 дБн ≤150 МГц @ <-50 дБн ≤200 МГц @ <-40 дБн ≤600 МГц @ <-28 дБн |
≤10 МГц @ <-65 дБн ≤80 МГц @ <-60 дБн ≤100 МГц @ <-55 дБн ≤200 МГц @ <-40 дБн |
||||
| Негармонические составляющие | ≤10 МГц @ <-70 дБн (при уровне не более 0 дБм) >10 МГц @ <-70 дБн + 6дБ на октаву | |||||
| Коэффициент гармонических искажений | 0,075 % (0 дБм/10 Гц-20кГц) | |||||
| Неравномерность АЧХ (относительно 1 кГц, при выходном напряжении 0,5 Вп-п, на нагрузке 50 Ом) |
≤10 МГц, 0,1 дБ ≤160 МГц, 0,2 дБ ≤350 МГц, 0,4 дБ ≤600 МГц, 0,8 дБ |
|||||
| Наложение амплитуды шума | уровень шума ≤1 Вскз | |||||
| Плотность фазовых шумов (для уровня 0 дБм) | ≤-125 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц | |||||
| Прямоугольная форма | ||||||
| Диапазон частот | 1 мкГц … 120 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | 1 мкГц … 50 MГц | 1 мкГц … 50 МГц | 1 мкГц … 60 МГц |
| Минимальная длительность фронта / среза импульса (1Впик пик, 50 Ом, 1 кГц) | <2 нс | <2 нс | <1 нс | <6 нс | <6 нс | <5 нс |
| Выброс на вершине и паузе импульса (1 МГц, 1 В, 50 Ом) | < 2 % | |||||
| Диапазон изменения скважности | 0,000001 % … 99,99999 % | |||||
| Минимальная длительность импульса (типичная) | 2,4 нс | 8,0 нс | ||||
| Джиттер (1 МГц, 1 В, 50 Ом) | 100 пс | |||||
| Пилообразная, треугольная формы | ||||||
| Диапазон частот | 1 мкГц … 20 МГц | 1 мкГц . 30 МГц | 1 мкГц … 30 МГц | 1 мкГц … 8 МГц | 1 мкГц … 10 МГц | 1 мкГц … 10 МГц |
| Симметрия | 0,00 … 100,00 % | |||||
| Нелинейность (максимум) | < 1 % (1 кГц, 1 Впик пик, симметрия 50 %) | |||||
| Импульсная форма | ||||||
| Диапазон частот | 1 мкГц … 120 МГц | 1 мкГц 160 МГц | 1 мкГц … 200 МГц | 1 мкГц… 50 МГц | 1 мкГц … 60 МГц | 1 мкГц … 60 МГц |
| Диапазон установки длительности фронта / среза импульса | 1,5 нс … 10 кс | 1,5 нс … 10 кс | 1,5 нс … 10 кс | 6,0 нс … 2 кс | 5,0 нс … 2 кс | 2,0 нс … 10 кс |
| Выброс на вершине и паузе импульса (1 МГц, 1 В, 50 Ом) | < 2 % | |||||
| Диапазон изменения скважности | 0,000001 % … 99,99999 % | 0,000001 % … 99,99999 % | ||||
| Минимальная длительность импульса | 2,4 нс | 8,0 нс | ||||
| Джиттер (1 МГц, 1 В, 50 Ом) | 100 пс | |||||
| Белый шум | ||||||
| Диапазон частот | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мГц … 160 МГц | 1 мкГц … 200 МГц | 1 мкГц … 400 МГц |
| Произвольная форма | ||||||
| Частота дискретизации (режим DDS | 2,5 Гвыб/с | 625 Мвыб/с | ||||
| Частота дискретизации (режим Point by point) | 1 мквыб/с … 350 Мвыб/с 1мквыб/с … 500 Мвыб/с 1 мквыб/с … 600 Мвыб/с | - | ||||
| Диапазон частот (DDS) | 1 мкГц … 80 МГц | 1 мкГц … 100 МГц | 1 мкГц … 50 МГц | 1 мкГц … 60 МГц | ||
| Длина памяти | 8 … 64 Мточек | 8000 точек (фиксированное значение) | ||||
| Вертикальное разрешение | 14 бит | 16 бит | ||||
| Минимальная длительность фронта/ среза импульса | <4 нс | |||||
| Джиттер | <150 пс | |||||
| Энергонезависимая память | >200 ячеек форм сигнала | |||||
| ПСДП /PRBS форма | ||||||
| Максимальная скорость передачи данных | 1 мкб/с 80 Мб/с | 1 мкб/с … 120 Мб/с | 1 мкб/с … 40 Мб/с | 1 мкб/с … 60 Мб/с | ||
| Диапазон установки длительности фронта/среза импульса | 2,6 нс … 1000 с | 4,2 нс … 1000 с | ||||
| Виды последовательностей | PN3,PN5,PN7,PN9,PN11,PN13,PN15,PN17,PN19,PN21,PN23,PN25,PN27,P N29,PN31,PN33 | |||||
| Выходной сигнал с частотными компонентами | ||||||
| Диапазон частот | 1 мкГц … 175 МГц | 1 мкГц … 250 МГц | 1 мкГц … 300 МГц | 1 мкГц … 80 МГц | 1 мкГц … 100 МГц | |
| Диапазон установки числа гармоник | от 1 до 16 гармоник | |||||
| Тип | нечетные, четные, все, пользовательские | |||||
| Уровень сигнала |
1 мВ … 10 Впипк-пик установка уровня для выбранного частотного компонента (гармоники) |
|||||
| Диапазон установки фазы |
от 0° до 360° установка фазы для выбранного частотного компонента (гармоники) |
|||||
| Модуляции | ||||||
| AM | ||||||
| Формы несущей | cинусоида, прямоугольник, импульс, пила, произвольная (кроме DC) | |||||
| Источник модуляции | внутренний/внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, нарастающая пила, нисходящая пила, шум, произвольная | |||||
| Глубина модуляции АМ | 0 … 120 % | |||||
| Частота модуляции | 1мкГц … 2 МГц | |||||
| ЧМ | ||||||
| Формы несущей | синусоида, прямоугольник, импульс, пила, произвольная (кроме DC) | |||||
| Источник модуляции | внутренний, внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, нарастающая пила, нисходящая пила , шум, произвольная | |||||
| Девиация частоты | 0…175 МГц | 0…250 МГц | 0...300 МГц | 0…80 Мгц | 0...100 МГц | 0...100 МГц |
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| ФМ | ||||||
| Формы несущей | синусоида, прямоугольник, импульс, пила, произвольная (кроме DC) | |||||
| Источник модуляции | внутренний, внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, нарастающая пила, нисходящая пила , шум, произвольная | |||||
| Диапазон установки фазы | 0 … 360 ° | |||||
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| АМН | ||||||
| Формы несущей | cинусоида, прямоугольник, пила, произвольная, импульс | |||||
| Источник модуляции | внутренний (меандр, скважность 50 %) / внешний (TTLуровень) | |||||
| Частота модуляции | 1мкГц … 2 МГц | |||||
| ЧМН | ||||||
| Формы несущей | cинусоида, прямоугольник,, пила, произвольная, импульс | |||||
| Источник модуляции | внутренний (меандр, скважность 50%) / внешний (TTL уровень) | |||||
| Частота скачка 1 | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| ФМН | ||||||
| Формы несущей | cинусоида, прямоугольник, пила, произвольная, импульс | |||||
| Источник модуляции | внутренний (меандр, скважность 50%)/внешний(TTLуровень) | |||||
| Частота модуляции | 1мкГц … 2 МГц | |||||
| Скачок фазы | 0 ° … 360 ° | |||||
| АМ модуляция с двумя боковыми полосами (DSB-AM) | ||||||
| Формы несущей | синусоида, прямоугольник, пила, произвольная, импульс | |||||
| Источник модуляции | внутренний/внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, пила, шум, произвольная | |||||
| Коэффициент модуляции | 0 % … 100 % | |||||
| Частота модуляции | 1 мкГц …2 МГц | |||||
| Трехпозиционная ЧМН (3FSK) и четырехпозиционная ЧМН (4FSK) | ||||||
| Формы несущей | cинусоида, прямоугольник, пила, произвольная, импульc | |||||
| Источник модуляцииИсточник модуляции | внутренний (меандр, скважность 50%) | |||||
| ЧМН (4FSK) | ||||||
| Частота модуляции | 1мкГц … 2 МГц | |||||
| Частота скачка1 | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Частота скачка2 | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Частота скачка3 (для 4FSK) | 1 мкГц … 350 МГц | 1 мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Двоичная фазовая манипуляция (BPSK) и квадратурная фазовая манипуляция (QPSK) | ||||||
| Формы несущей | синусоида, прямоугольник, пила, произвольная | |||||
| Источник модуляции | внутренний | |||||
| Виды последовательностей | PN3,PN5,PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31, PN33 | |||||
| Максимальная скорость передачи данных | 1 мкб/с … 2 Мб/с | |||||
| Скачок фазы 1 | 0° … 360° | |||||
| Скачок фазы 2 | 0° … 360° | |||||
| Скачок фазы 3 (для QPSK) | 0° … 360° | |||||
| Скачок фазы 4 (для QPSK) | 0° … 360° | |||||
| Осцилляцинная манипуляция (OSK) | ||||||
| Формы несущей | cинусоида | |||||
| Источник модуляции | внутренний/внешний | |||||
| Время колебания | 1 нс … 500 кс | |||||
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| Суммирующая модуляция (SUM) | ||||||
| Формы несущей | cинусоида, прямоугольник, пила, произвольная, шум, импульс, гармоники | |||||
| Источник модуляции | внутренний/внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, пила, шум, произвольная | |||||
| Коэффициент АМ | 0,00 … 100,00 % | |||||
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| Квадратурная амплитудная модуляция (QAM) | ||||||
| Формы несущей | синусоида | |||||
| Виды IQ | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | |||||
| Виды последовательностей | PN3,PN5,PN7,PN9,PN11,PN13,PN15,PN17,PN19,PN21,PN23,PN25,PN27,P N29,PN31,PN33 | |||||
| Максимальная скорость передачи данных | 1 мкб/с … 2 Мб/с | |||||
| ШИМ (PWM) | ||||||
| Формы несущей | импульс | |||||
| Источник модуляции | внутренний/внешний | |||||
| Модулирующее колебание | синусоида, прямоугольник, пила, шум, произвольная | |||||
| Диапазон ШИМ | 0,000000 % … 49,999999 % от длительности импульса | |||||
| Частота модуляции | 1 мкГц … 2 МГц | |||||
| ГКЧ (SWEEP) | ||||||
| Источник запуска | внутренний, внешний нарастающий фронт, внешний спадающий фронт, ручной | |||||
| Выход сигнала запуска | выключен, нарастающий фронт, спадающий фронт | |||||
| Закон качания | линейный, логарифмический, ступенчатый, по списку | |||||
| Начальная частота | 1 мкГц … 350 МГц | 1мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Конечная частота | 1 мкГц … 350 МГц | 1мкГц … 500 МГц | 1 мкГц … 600 МГц | 1 мкГц … 160 МГц | 1 мкГц … 200 МГц | |
| Диапазон установки времени качания | 1 мс … 500 с | |||||
| Диапазон установки времени задержки запуска | 1 мс … 500 с | |||||
| Диапазон установки количества точек качания ( для ступенчатого) | 2 … 2048 | |||||
| Диапазон установки количества точек качания (по списку) | максимум 2048 частотных точек | |||||
| Пакетный режим | ||||||
| Режимы импульсной последовательности | N-цикл, стробирующий , бесконечный | |||||
| Формы несущей | синусоида, прямоугольник, импульс, пила, произвольная, шум (для стробирующего режима) | |||||
| Источник запуска | внутренний, внешний нарастающий фронт, внешний спадающий фронт, ручной | |||||
| Выход сигнала запуска | выключен, нарастающий фронт, спадающий фронт | |||||
| Полярность | положительная, отрицательная (уровень TTL) | |||||
| Период пакета | 1 мкс … 500 с | |||||
| Число импульсов в пакете | 1 … 50000 | |||||
| Частотомер | ||||||
| Измеряемые параметры | частота, период, коэффициент заполнения, длительность положительного импульса, длительность отрицательного импульса | |||||
| Частотный диапазон | 100 мГц … 800 МГц | |||||
| Погрешность измерения частоты | ±5*10-6 | |||||
| Разрешение | 8 бит | |||||
| Связь по входу | AC, DC, HF отклонение | |||||
| Уровень запуска | -2,5 В … 2,5 В | |||||
| Цифровые протоколы | ||||||
| Тип протокольных условий |
I2C ( CH3-SCL,CH4-SDA), SPI (CH2-SCLK, CH3-nCS, CH4-MOSI) UART (CH4-TX) |
|||||
| Амплитуда | 10 мВ-10 В | |||||
| Отправить способ | авто, ручной | |||||
| Интервальное время | 20ns-1000s в автоматическом режиме передачи данных | |||||
| Формат данных | шестнадцатеричный, символьный | |||||
| Длина данных | максимум 2048 байт | |||||
| Формат данных | шестнадцатеричный, символьный | |||||
| Сопряжение и объединение каналов | ||||||
| Сопряжение по частоте | ||||||
| Диапазон установки отклонения | -350МГц -350МГц | -500МГц -500МГц | -600МГц -600МГц | -160МГц -160МГц | -200МГц | -200МГц |
| Соотношение | 0,0001-10000 | |||||
| Сопряжение по амплитуде | ||||||
| Диапазон установки отклонения | -9,999 Вп-п - 9,999 Вп-п | |||||
| Соотношение | 0,0001-10000 | |||||
| Порядок объединения каналов | КАН1 объединяется с КАН2, КАН3 объединяется с КАН4 | |||||
| Сопряжение по фазе | ||||||
| Диапазон установки отклонения | -720°- 720° | |||||
| Соотношение | 0,0001-10000 | |||||

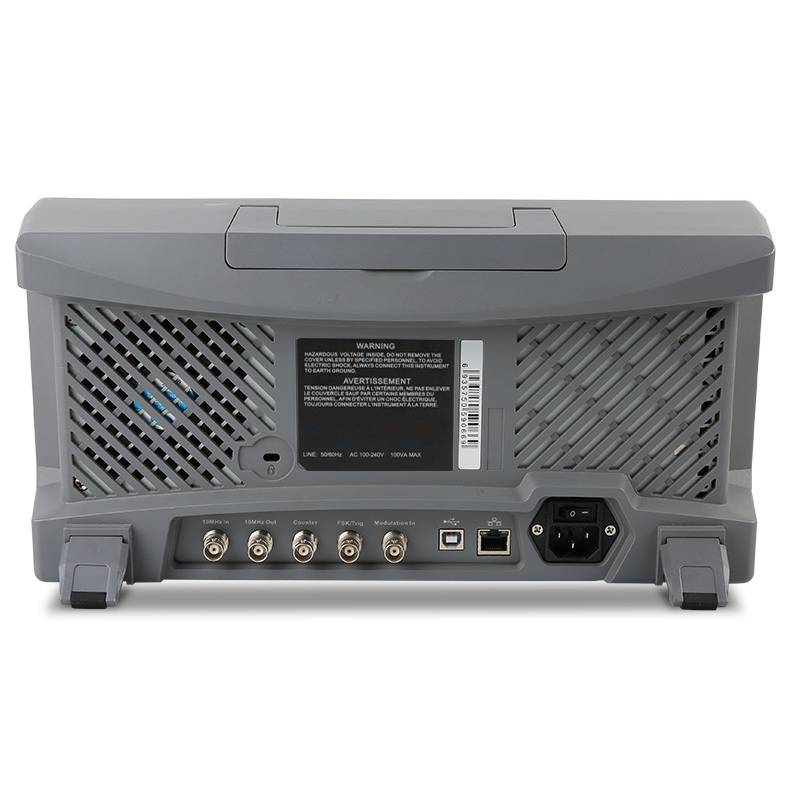

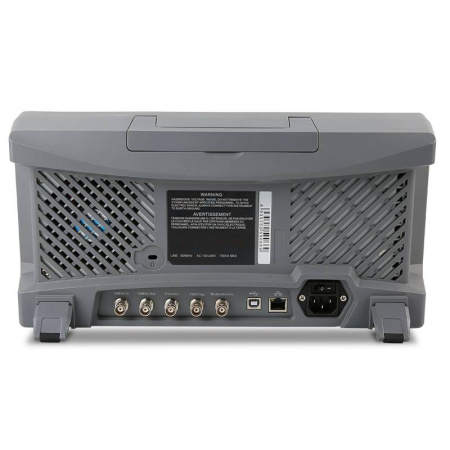

| Параметры дополнительных входов / выходов | ||||||
| Вход сигнала внешней модуляции |
частота < 50кГц, входной уровень ±5 В пик ( глубина модуляции 100%), сопротивление 5 кОм |
|||||
| Вход внешнего сигнала опорной частоты |
частота 10 МГц±50 Гц; входной уровень TTL, сопротивление 10 кОм, развязка по постоянному току, время блокировки <1 c |
|||||
| Выход внешнего сигнала опорной частоты |
частота 10 МГц ± 50 Гц; выходной уровень TTL, сопротивление 50 Ом |
|||||
| Вход пускового сигнала внешней синхронизации (TR IN) |
входной уровень TTL наклон пускового фронта нарастающий/убывающий, время отклика <1 мкс ширина импульса > 100 нс входное сопротивление: >10 кОм развязка по постоянному току |
|||||
| Выход пускового сигнала синхронизации (TR OUT) |
частота 1МГц, выходной уровеньTTL, ширина импульса > 400 нс, выходное сопротивление 50 Ом |
|||||
| Выход синхронизированного сигнала в режиме сопряжения каналов |
частота ≤60 MГц CH3 синхронизируется CH1， CH4 синхронизируется CH2, (CH3 не синхронизируется с CH4) выходной уровень: TTL; выходное сопротивление: 50 Ом |
|||||
| Общие характеристики | ||||||
| Интерфейсы | USB-хост, USB-устройство, LAN | |||||
| ЖК-дисплей | цветной графический TFT, сенсорный, диагональ 25,65 см, разрешение: WVGA 1280 х 800 пикс | |||||
| Потребляемая мощность | не более 50 Вт | |||||
| Условия эксплуатации | 10 °C ...+40 °C, относительная влажность ≤90 % ( при +35 °C) | |||||
| Условия хранения | -20 °C... +60 °C, относительная влажность ≤ 60 % ( при +35 °C) | |||||
| Габаритные размеры | 370 × 115 × 185 мм | |||||
| Масса | 4,04 кг | |||||
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
Нужна консультация?
Наши специалисты ответят на любой интересующий Вас вопрос
Задать вопрос
