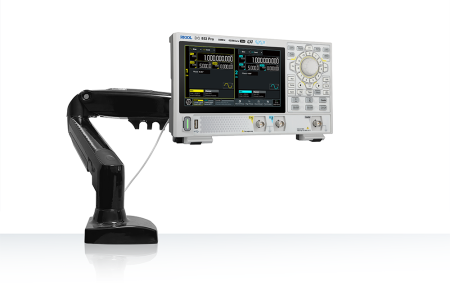

Генератор сигналов Rigol DG821 Pro

Генератор сигналов Rigol DG821 Pro представляет собой высокоточное и многофункциональное устройство, предназначенное для широкого спектра задач в области разработки, тестирования и диагностики электронных систем. Внесённый в Государственный реестр средств измерений под номером 95940-25, прибор соответствует строгим метрологическим требованиям и может использоваться в лабораторных и промышленных условиях, где важна достоверность и воспроизводимость результатов. Устройство оснащено одним каналом генерации, что обеспечивает чёткое и стабильное формирование сигнала без взаимных помех, характерных для многоканальных систем. Диапазон рабочих частот охватывает огромный интервал — от сверхнизких 1 нГц (0,000000001 кГц) до 25 МГц (0,025 ГГц), что делает генератор универсальным инструментом как для низкочастотных, так и для высокочастотных приложений. Разрешение по частоте составляет 1 мкГц, что позволяет точно настраивать выходной сигнал с высокой детализацией, обеспечивая плавное изменение параметров в пределах всего диапазона.

Особое внимание уделено качеству формируемых сигналов: максимальная частота дискретизации для сигналов произвольной формы достигает 625 мегавыборок в секунду, что гарантирует высокую точность воспроизведения сложных и быстро изменяющихся форм сигналов. Вертикальное разрешение 16 бит позволяет детально отображать амплитудные изменения и минимизировать искажения, обеспечивая чистоту и стабильность выходного сигнала. Фазовый шум на уровне -110 дБн/Гц при смещении 10 кГц указывает на высокую спектральную чистоту генерируемого сигнала, что критически важно при тестировании чувствительных радиочастотных и измерительных цепей. В качестве опорного генератора используется высокостабильный источник с погрешностью ±1×10⁻⁶, обеспечивающий долговременную стабильность частоты и надёжность измерений даже в условиях длительной эксплуатации.

Выходной импеданс генератора составляет стандартные 50 Ом, что позволяет легко интегрировать устройство в типовые измерительные схемы и согласовывать с большинством тестируемых устройств. Диапазон выходного напряжения варьируется от 1 мВ до 10 В пик-пик, что делает прибор пригодным как для чувствительных аналоговых схем, так и для проверки усилителей и цифровых систем. Максимальная длина записи для сигналов произвольной формы составляет 2 миллиона точек, что даёт возможность создавать и воспроизводить сложные последовательности с высокой детализацией.

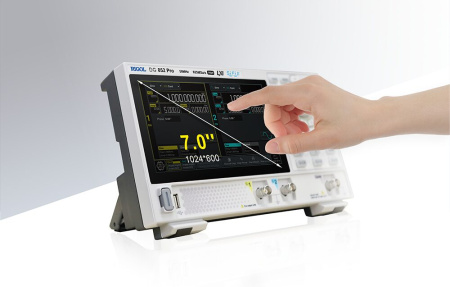

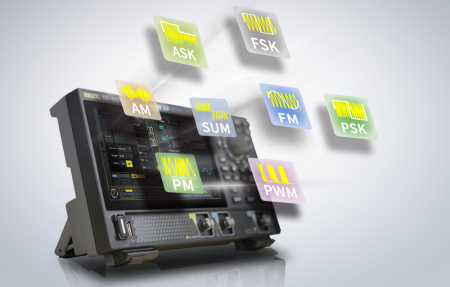

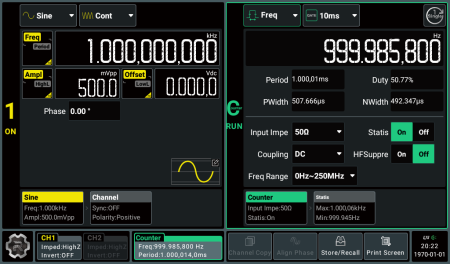

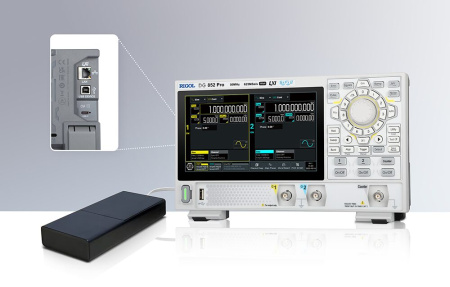

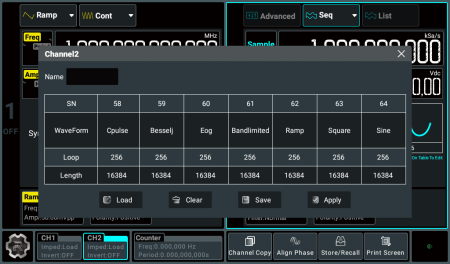

Генератор поддерживает широкий набор стандартных форм сигнала: синусоидальный, прямоугольный, пилообразный, импульсный, шумовой, а также возможность генерации гармоник. Кроме того, реализованы различные виды модуляции — AM, FM, PM, а также цифровые виды: ASK, FSK, PSK и PWM, а также возможность суммирования сигналов (SUM), что расширяет его применение в телекоммуникационных и цифровых системах. Встроенный частотомер с максимальной измеряемой частотой 240 МГц позволяет использовать прибор не только как источник, но и как измерительное устройство, повышая функциональность. Управление осуществляется через цветной сенсорный 7-дюймовый ЖК-дисплей с разрешением 1024×600, обеспечивающий интуитивно понятный интерфейс и быстрый доступ к настройкам. Для подключения к компьютеру и интеграции в автоматизированные системы предусмотрены интерфейсы USB и LAN.
