Артикул:
m-100654
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Портативный
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Пять в одном: осциллограф, регистратор, цифровой мультиметр, анализатор спектра (БПФ), частотомер. Защита IP-51 (защита от пыли, капель, вибрации). Стандартная батарея 18650. Крепеж для защиты от кражи, крепеж для подвешивания, резьбовое отверстие для установки на трипод, фонарь. Заменяемые BNC соединения.
Особенности:
- Полоса пропускания приборов в серии от 70 до 200 МГц, частота дискретизации 1ГГц, буфер 2М.
- Цифровой мультиметр на 6000 замеров, измеряющий постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, сопротивление, тестирующий диоды и с функцией проверки контакта (прозвонка).
- Анализ спектра с помощью БПФ, Математические функции над сигналами: сложение, вычитание, умножение, деление. Режим X-Y, более 20 автоматических измерений.
- Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
- Запись и воспроизведение более 1000 сигналов
- Большой 5.6 дюймовый TFT ЖК экран высокого разрешения (640*480)
- Режим USB HOST
- Сохранение в WORD, EXCEL, BMP, JPG
Документы
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Портативный |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,6" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
Li-Ion аккумулятор 18650 |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
24 |

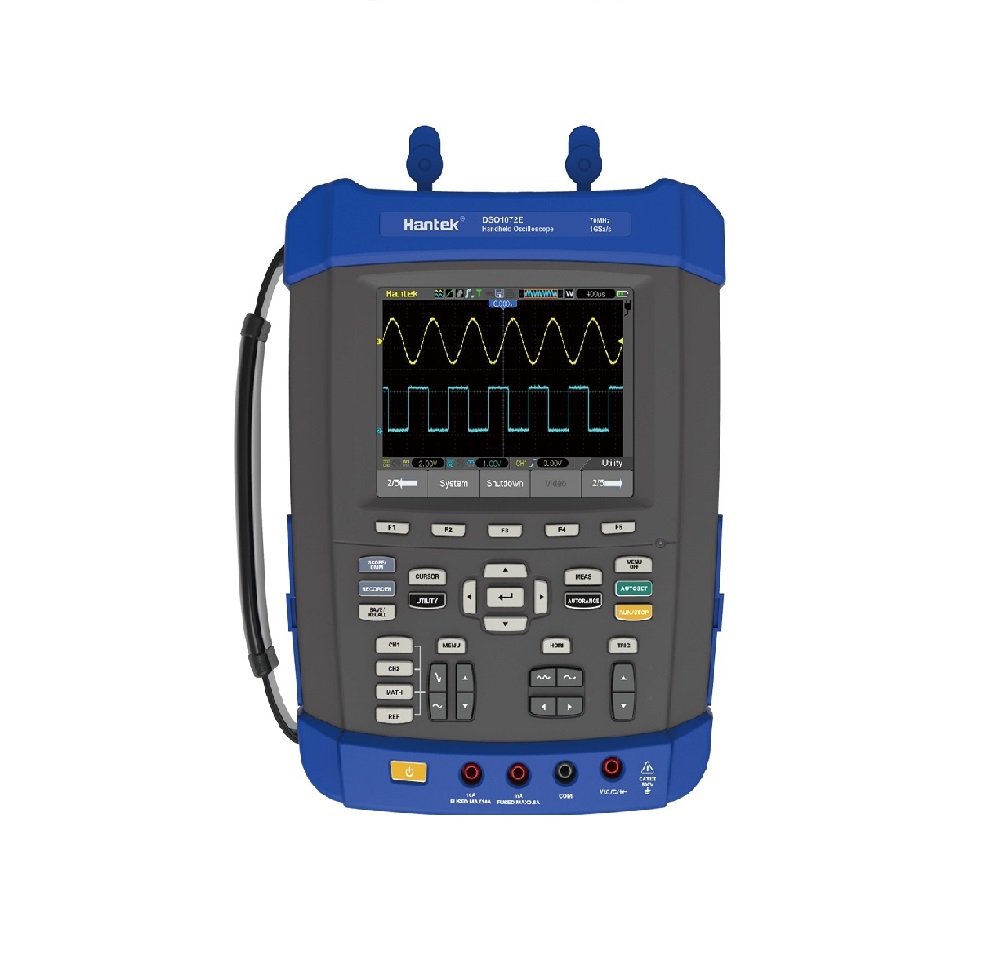

- Портативный осциллограф Hantek DSO-1202E
- Коробка
- Сумка
- Блок питания
- Щупы для ЦММ 2 шт
- Щупы для осциллографа 2 шт
- USB кабель
- Ремень
- Программное обеспечение
| Каналов | 2 |
| Аналоговая полоса пропускания | 200 МГц |
| Время нарастания (Rise Time) | 1.8 нс |
| Входной импеданс | 1M 20pF±3pF |
| Входная чувствительность | 2мВ/деление до 100В/деление |
| Режим входа | открытый (DC), закрытый (AC) |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение (с щупом 1:1) | CAT I,II: 30В, CAT III: 15В |
| Дискретизация реального времени | 1 ГГц при 1 канале, 500МГц при 2-х каналах |
| Диапазоны времени | 2 нс/деление до 400 с/деление |
| Память | 2М замеров при одном канале, 1М на канал в двухканальном режиме |
| Режимы захвата | обычный, пиковый детектор, усреднение (4,8,16,32,64,128) |
| Точность временной задержки | 50ppm |
| Точность измерения dT при полной полосе | разово, нормальный режим: +- (1 интервал захвата +100ppm * значение + 0.6ns); усреднение >16: +- (1 интервал + 100ppm * значение + 0.4ns); Интервал захвата = сек./деление * 200 |
| Точность усиления по DC | +/-3% для диапазона, 100V/ to 10mV/ +/-4% для диапазона, 5mV/ to 2mV/ |
| Точность измерения DC в режиме усреднения | Усреднение по >=16 сигналам с вертикальной позицией в нуле: Точность: +-(3% * значение + 0.1дел + 1mV) когда установлено 10mV/ или больше Усреднение по >=16 при вертикальной позиции не в нуле Точность: ± [3% * (значение + вертикальная позиция) + 1% от вертикальной позиции + 0.2]. |
| Режимы синхронизации | Фронт, По скорости нарастания (спада), Пульс, Альтернативный, Отложенный, Видео (NTSC,PAL,SECAM) |
| Параметры | Время задержки: 100нс-10с Чувствительность триггера (по фронту): 1дел от DC до 10MHz; 1.5дел от 10Мгц до 100Мгц; 2дел от 100МГц до полной полосы; AC: Ослабляет сигналы ниже 10Hz HF Reject: ослабляет сигнал выше 80kHz LF Reject: ослабляет сигнал ниже 150kHz Noise Reject: уменьшает чувствительность триггера Диапазон уровня триггера CH1,CH2: +-8 делений от центра экрана Точность уровня триггера типично (для сигнала в фронтом около 20нс) CH1,CH2: +-(0.2 * V/) (в пределах 4 делений от центра) Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону Время установки: 20нс–10с Условия по импульсу: >,<,=,не =, позитивный или негативный Ширина импульса: 20нс-10с Условия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM), начало поля |
| Частотомер по триггеру | Знаков: 5 Точность: +-30ppm (включает все частотные ошибки и +-1% ошибки подсчета) Частота: закрытый вход, от 4Гц до полной полосы Источник: режимы триггера пульс и фронт - все доступные источники Частотомер работает во всех режимах, даже когда захват остановлен. В режиме синхронизации по пульсу частотомер считает пульсы значительной величины в окне продолжительностью 1с, которые подходят для запуска. В режиме синхронизации по фронту частотомер считает все фронты установленной полярности и времени. |
| Автоматические измерения | Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, |
| Курсорные измерения | Ручные: разность напряжений, разность времени, частота. Трассировка: напряжение и время по точкам сигнала. |
| TrendPlot (длительный график измерений) | 1.2M точек |
| Обработка сигнала | CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail |
| Режим мультиметра | |
| Максимальное разрешение | 6000 отсчетов |
| Режимы | Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи |
| Максимальное напряжение на входе | AC: 600В, DC: 800В |
| Максимальный ток на входе | AC: 10A, DC: 10A |
| Входной импеданс | 10 Мом |
| TrendPlot для ЦММ (длительный график измерений) | 1.2M точек |
| Экран | TFT ЖК 5.6 дюймов 640 x 480 точек |
| Интерфейс USB | USB 2.0 Full Speed |
| Питание от сети | AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 9В,2A |
| Питание от встроенной батареи | Li-ion аккумулятор |
| Размеры | 260 x 220 x 75 (мм) |
| Вес | 2.5 Кг (без упаковки) |
Hantek - китайский производитель измерительного оборудования расположенный к городе Циндао.
