Прибор позволяет проводить измерения магнитной индукции постоянного магнитного поля, амплитудных показателей магнитной индукции переменного и импульсного магнитного поля, а также среднего квадрата значений магнитной индукции переменного магнитного поля любой формы.
Области применения:
- промышленная сфера;
- машиностроение, техника, транспорт;
- металлургия;
- материаловедение;
- наука и научные исследования.
Принцип работы
Ш1-15У-01 измеряет магнитную индукцию при помощи первичного измерительного преобразователя Холла.
Конструкция и устройство

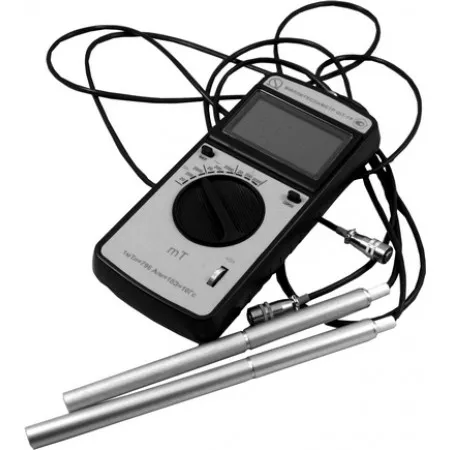

В состав миллитесламетра входит электронный блок, блок питания и измерительные зонды двух видов. Все детали присоединяются к электронному блоку специальными разъемами. Назначение электронного блока заключается в формировании управляющего тока преобразователя Холла, обработке сигналов и отображения итогов измерений на дисплее. Его аналоговый выход обеспечивает подключение внешнего прибора и наблюдение формы импульсного или переменного магнитного поля. Отличия между измерительными зондами заключается в расположении преобразователей Холла в конструкции рабочей зоны измерительного зонда.
С лицевой стороны электронного блока устройства находятся основные управляющие органы, а именно кнопка включения и выключения питания, переключатель измерительных режимов с установленными положениями, клавиша сброса, регулятор установки нуля, цифровой индикатор для вывода итогов измерений и сопутствующей информации. С боковой стороны имеются разъемы, при помощи которых осуществляется подключение измерительного зонда, блока питания, а также подключение внешнего прибора к аналоговому выходу.
Особенности эксплуатации
Перед началом работы следует присоединить нужный измерительный зонд к разъему, находящемуся на боковой поверхности электронного блока Ш1-15У-01. Подсоединение зонда должно происходить только при отключенном питании. Используйте только те зонды, которые входят в комплект. Не забудьте удалить защитный кожух с измерительного зонда. При необходимости можно подключить блок питания. После этого осуществляется включение прибора. Напряжение питания должно соответствовать норме. Важно обеспечить неподвижность измерительного зонда и установить нулевой показатель миллитесламетра. В ходе проведения измерений также следует контролировать нулевые показания устройства. Важно принять во внимание тот факт, что на результаты измерений влияет выбор положения рабочее области измерительного зонда по отношению к направлению вектора магнитной индукции.
Характеристики
Наименование | Количество |
---|---|
Блок электронный АВНР.411175.001 |
1 шт. |
Зонд измерительный «С» АВНР.411511.001 | 1 шт. |
Зонд измерительный «М» АВНР.411511.002 | 1 шт. |
Футляр АВНР.411915.001 | 1 шт. |
Блок питания БПС 9-0,35 | 1 шт. |
Руководство по эксплуатации АВНР.411175.001 РЭ |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Параметр | Значение |
---|---|
Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения переменного, амплитудного значения импульсного магнитного поля на пределах измерений 2, 20 и 200 мТл, мТл | от 0,01 до 199,9 |
Рабочий диапазон частот переменного магнитного поля, Гц | при измерении амплитудного значения магнитной индукции, от 0,2 до 10000; при измерении среднеквадратичного значения магнитной индукции от 20 до 10000 |
Длительность фронта импульса при измерении амплитудного значения магнитной индукции импульсного магнитного поля по уровню 0,1– 0,9; мс | от 0,2 до 2000 |
Пределы допускаемой относительной погрешности измерений магнитной индукции постоянного магнитного поля, % | Δо = ±[2,0 + 0,1•(Вп/Ви - 1)] |
Пределы допускаемой относительной погрешности измерений среднеквадратичного значения магнитной индукции переменного магнитного поля, % | в диапазоне частот от 20 до 1000 Δоср.кв = ±[2,5 + 0,2•(Вп/Ви - 1)]; в диапазоне частот от 1000 до 10000 Гц Δоср.кв = ± [Δоср.кв + 5,0•(f – 1)] |
Пределы допускаемой относительной погрешности измерений амплитудного значения магнитной индукции переменного или импульсного магнитного поля, % | в диапазоне частот от 0,2 до 1000, Δоа = ±[5,0 + 0,5•(Вп/Ви – 1)]; в диапазоне частот от 1000 до 10000 Гц Δоа = ± [Δоа + 5,0•(f – 1)] |
Напряжение на аналоговом выходе при верхних значениях показаний миллитесламетра на каждом пределе измерений, В | не менее 1,0 и не более 1,4 |
Напряжение питания, В | от встроенного источника питания от 7,8 до 10,0; от сети переменного тока частотой (50 ± 1) Гц (выходное напряжение блока питания (9 ± 1) В) от 198 до 242 |
Ток, потребляемый от встроенного источника питания, мА, не более | 20 |
Мощность, потребляемая от сети, В•А, не более | 1 |
Время установления рабочего режима миллитесламетра, с, не более | 5 |
Продолжительность непрерывной работы, ч, не менее | от встроенного источника питания (полностью заряженной батареи) 8, от сети переменного тока 8 |
Габаритные размеры, мм, не более | электронного блока (длина х ширина х высота)186 х 86 х 35; измерительного зонда «С» (диаметр х длина) 12 х 175; измерительного зонда «М» (диаметр х длина) 12 х 200; измерительного зонда «С1» (диаметр х длина) 12 х 175; измерительного зонда «М1» (диаметр х длина) 12 х 200; измерительного зонда «С2» (диаметр х длина) 11 х 30; блока питания (длина х ширина х высота) 110 х 90 х 60 |
Длина кабеля для подсоединения измерительного зонда к электронному блоку миллитесламетра, м, не менее | 1,5 |
Размеры рабочей части, мм, не более | измерительного зонда «С» (диаметр х длина) 5 х 80; измерительного зонда «М» (ширина х толщина х длина) 6,0 х 1,5 х 110; измерительного зонда «С1» (диаметр х длина) 5 х 85; измерительного зонда «М1» (ширина х толщина х длина) 8 х 3 х 110; измерительного зонда «С2» (диаметр х длина) 11 х 25 |
Масса миллитесламетра, кг, не более, в том числе | блока электронного, 0,4; каждого измерительного зонда, 0,08; блока питания, 0,4 |
Средняя наработка на отказ, ч, не менее | 12500 |
Среднее время восстановления работоспособности, ч, не более | 4 |
Средний срок службы, лет, не менее | 5 |
