ГОСРЕЕСТР
Артикул:
m-106810
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
72320-18
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Все характеристики
73 435 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
- Количество каналов: 2 (+ вход внеш. синхр EXT);
- Полосы пропускания: 100;
- Объем памяти 40 М (на канал);
- Макс. частота дискретизации: 500 МГц
- Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
- Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
- Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
- Цифровые фильтры (ФВЧ, ФНЧ);
- Режимы растяжки окна (ZOOM), самописец X-Y, "по-кадровой" регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
- Память: 100 осциллограмм, 8 профилей настроек;

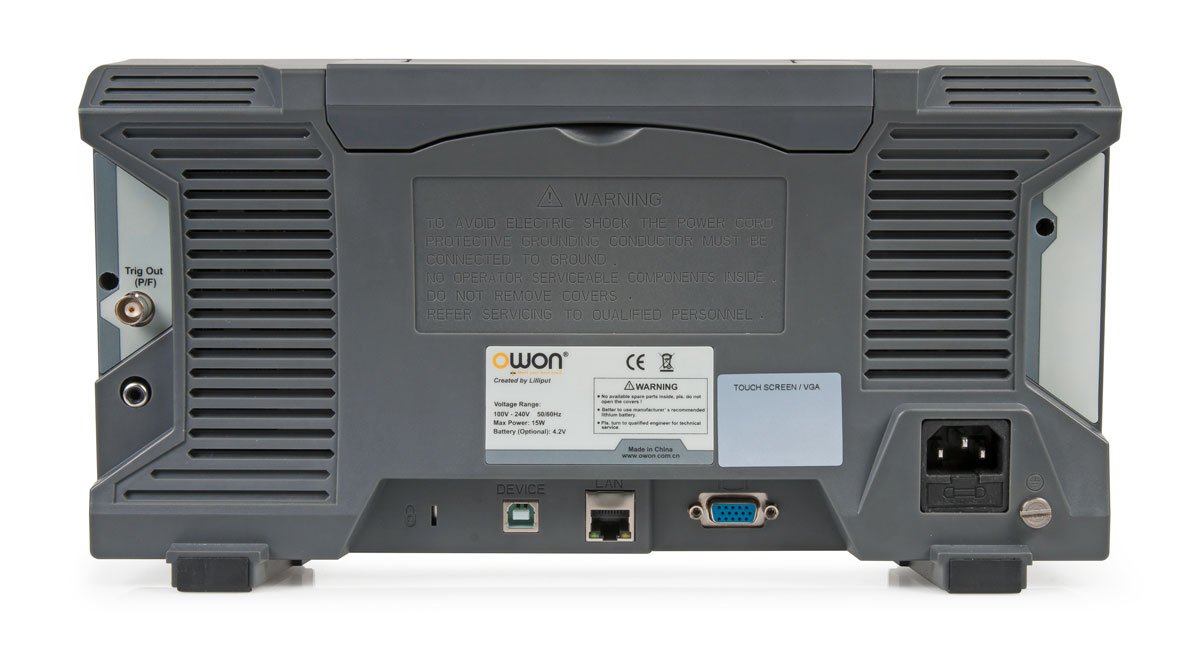

- Интерфейс: USB 2.0, LAN для управления и сохранения данных;
- Выход для внешнего монитора (VGA);
- Цветной TFT-дисплей (20 см) с регулируемой яркостью.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
72320-18 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Интерфейс
|
USB, LAN, RS-232 |
|
Питание
|
90-264 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
36 |

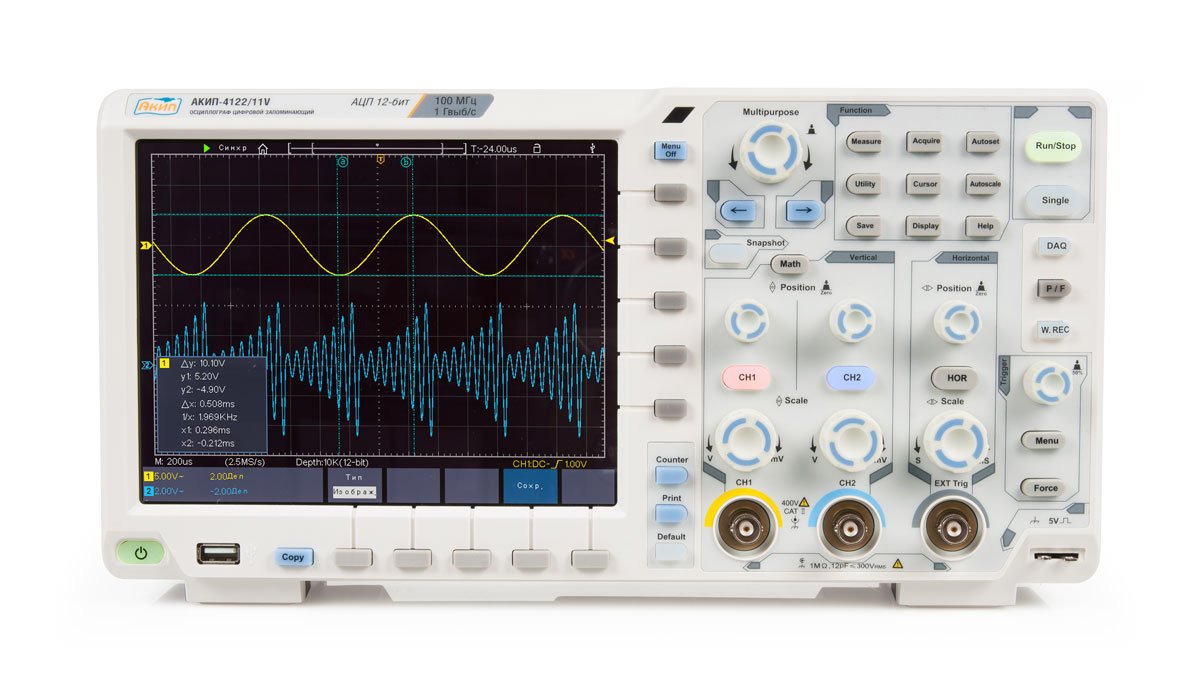

- Осциллограф АКИП-4122/11
- Шнур питания
- Пробник 2 шт
- Кабель USB
- CD с ПО
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0...100 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Связь по входу | Открытый, закрытый, земля |
| Полоса пропускания (-3 дБ) | ≤ 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) |
| Математика | +, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) |
2 нс/дел...1000 с/дел (шаг 1-2-5) |
| Погрешность установки Кразв. | ± 0,0001 % |
| Режимы работы |
Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1, канал 2, сеть, внешний (Ext, Ext /5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Чувствительность | ~ 0,3 деления (в зав. от Коткл.) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 12 бит |
| Максимальная частота дискретизации | 1 ГГц |
| Частота дискретизации (на канал) | 500 МГц |
| Длина записи | 20 МБ/канала (40 МБ при объединении) |
| Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
| Функции по горизонтали | f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) |
| Измерение t задержки | Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
| Интерфейсы | USB (максимальный объем USB диска – 8 ГБ), LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X - Y | Х – канал 1; Y – кананал 2 , разность фаз < 3° до 100 кГц |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). |
| Мультиметр (опция) | |
| Режим измерений |
Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (пределы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (пределы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В |
| Индикатор | 3½ разряда, макс. индицируемое число 4.000 |
| Генератор сигналов (опция) | |
| Формы сигналов | синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. |
| Частотный диапазон | 25 МГц |
| Частота дискретизации | 125 МГц |
| Число каналов | 1 или 2 |
| Разрядность ЦАП | 14 бит |
| Длина памяти | 8000 точек для произвольной формы |
| Выходной уровень | 10 мВпик-пик … 6 Впик-пик |
| Общие данные | |
| ЖК - дисплей | Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) |
| Напряжение питания | 100...240 В, 47...63 Гц (автовыбор) |
| Потребляемая мощность | 18 Вт |
| Габаритные размеры | 340 х 177 х 90 мм |
| Масса | 2,6 кг |
| * - Джиттер схемы ТВ синхронизации ≤ 200 пс. | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
