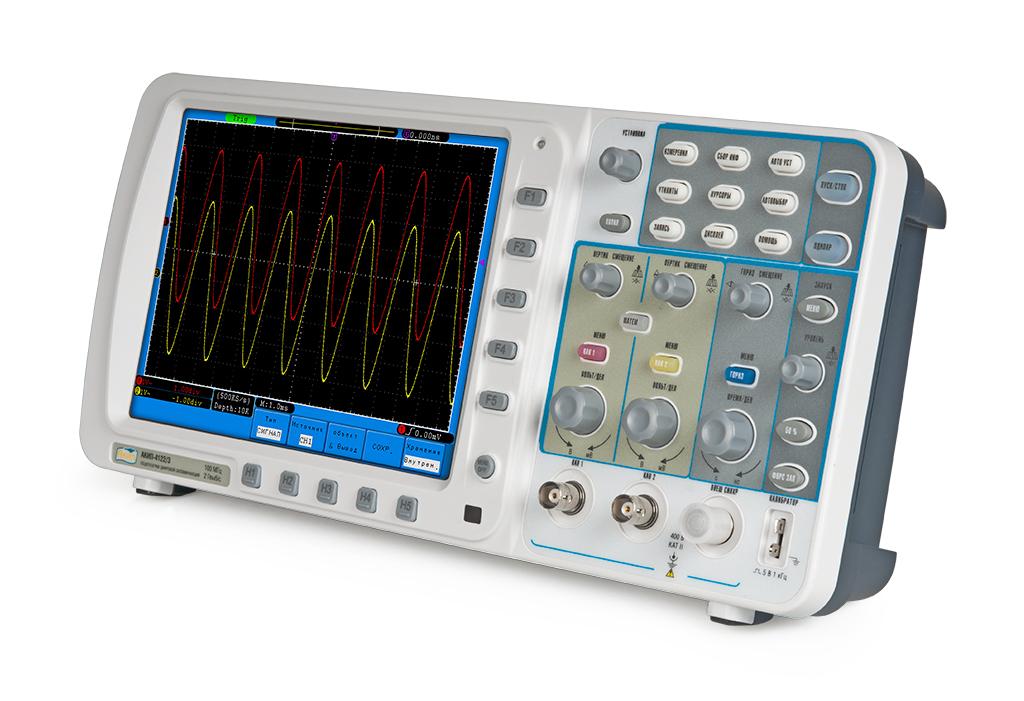

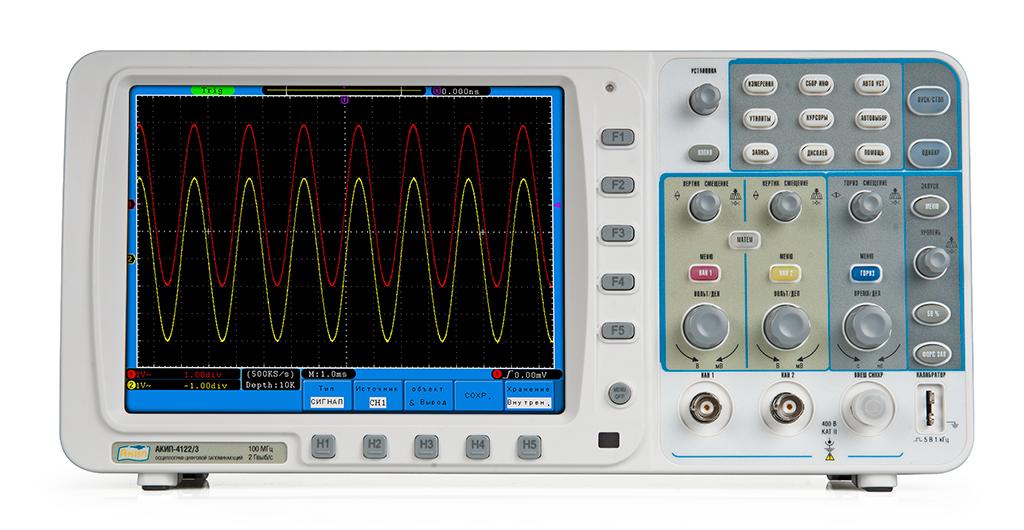

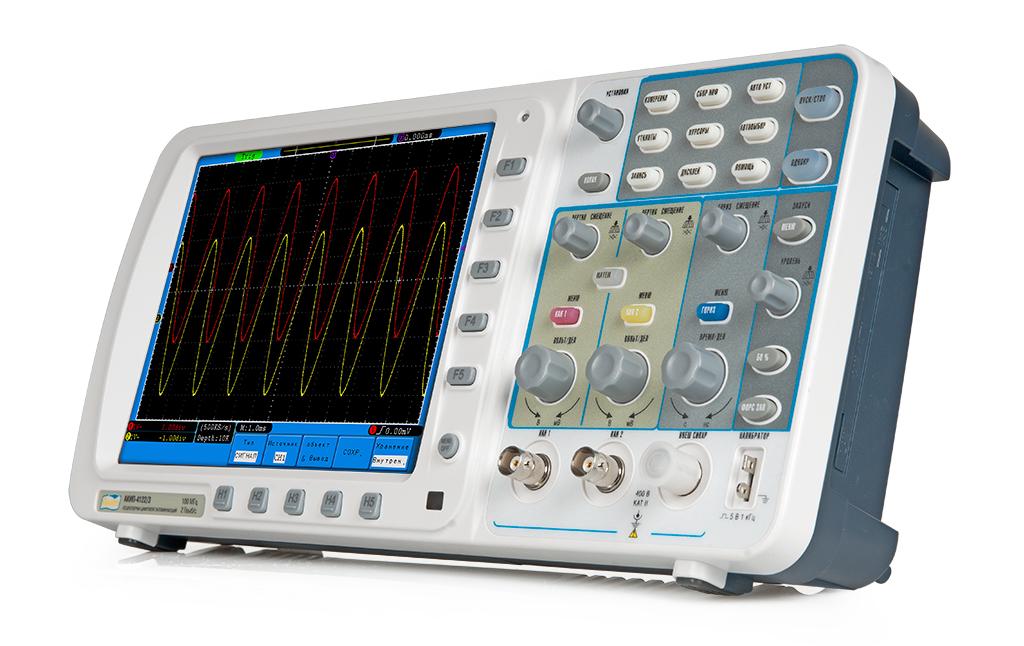

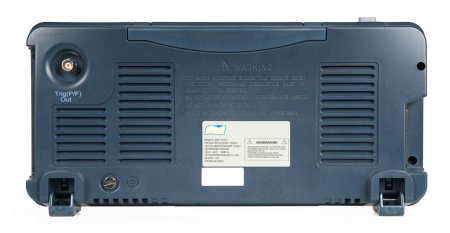

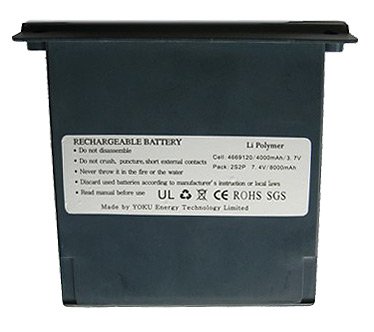

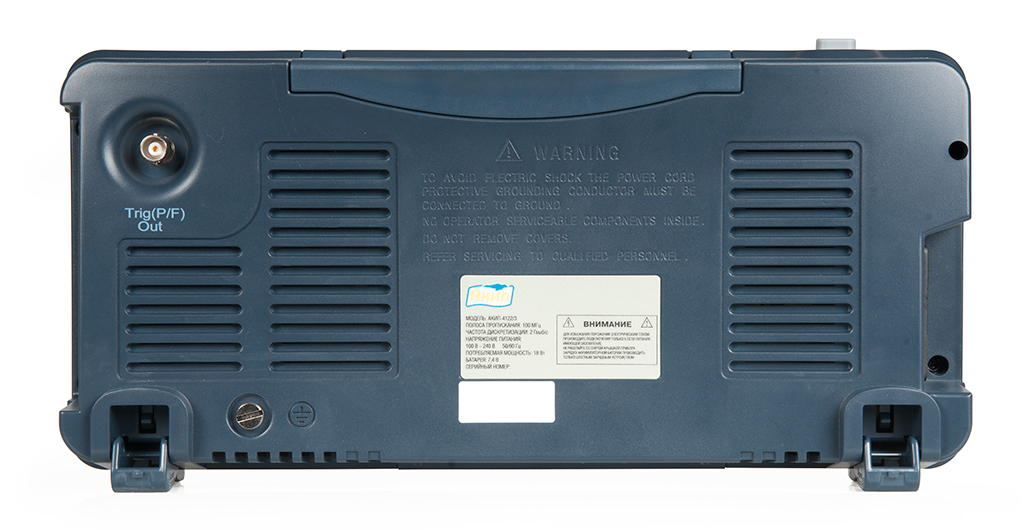

Осциллограф АКИП-4122/5V имеет два канала для подключения тестируемых устройств и отдельный вход для подключения внешнего источника синхронизации, например, анализатора спектра. Полоса пропускания - от 0 до 300 МГц.
Осциллограф имеет большой набор возможностей для упрощения исследований. Предусмотрены 20 видов автоматических измерений различных характеристик, что упрощает процесс эксплуатации прибора при тестовых измерениях на производстве. Кроме того, поддерживаются математические функции для разных типов сигналов, а также есть возможность выполнения маркерных измерений.
Предусмотрена возможность хранения осциллограмм. Имеется 15 ячеек, а также возможность подключения внешних накопителей через порт USB для хранения и переноса осциллограмм.
Для визуализации формы сигнала и отображения результатов измерений используется жидкокристаллический дисплей с возможностью регулировки яркости изображения. Также на корпусе осциллографа АКИП-4122/5V имеется порт VGA для подключения внешнего монитора. Это позволяет создать удобный измерительный центр в лаборатории или сервисном центре по обслуживанию РЭА.
Прибор предоставляет инструменты для тщательного анализа данных. Зафиксированный сигнал можно растянуть на экране, а также включить режим покадровой регистрации осциллограмм, когда каждый фиксируемый сигнал записывается и воспроизводится в количестве 1000 кадров.
Особенности:
- Максимальная частота дискретизации 2,5 ГГц.
- Полоса пропускания от 0 до 300 МГц.
- Возможность управления с передней панели или компьютера.
- Память для сохранения профилей настроек.
- Память объемом 10 М для фиксации длительных электрических сигналов.
- Возможность проведения частотного анализа.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
53946-13 |
Количество каналов
|
2 |
Полоса пропускания
|
300 МГц |
Частота дискретизации
|
2,5 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
7,9" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|

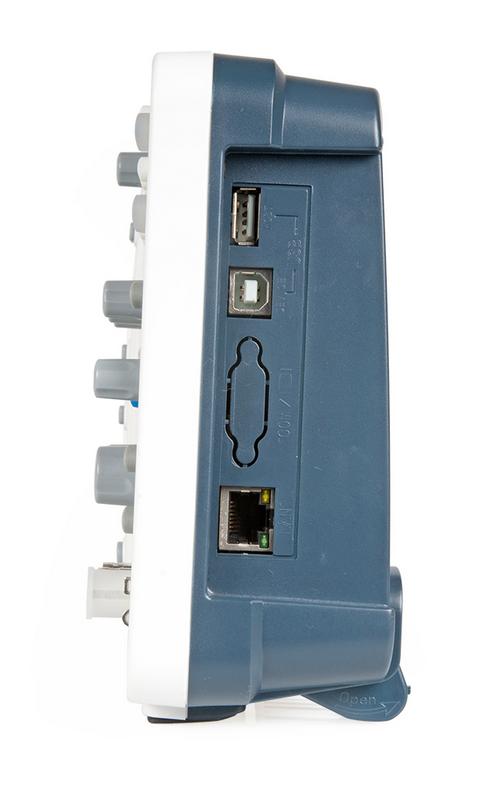

USB, LAN, VGA |

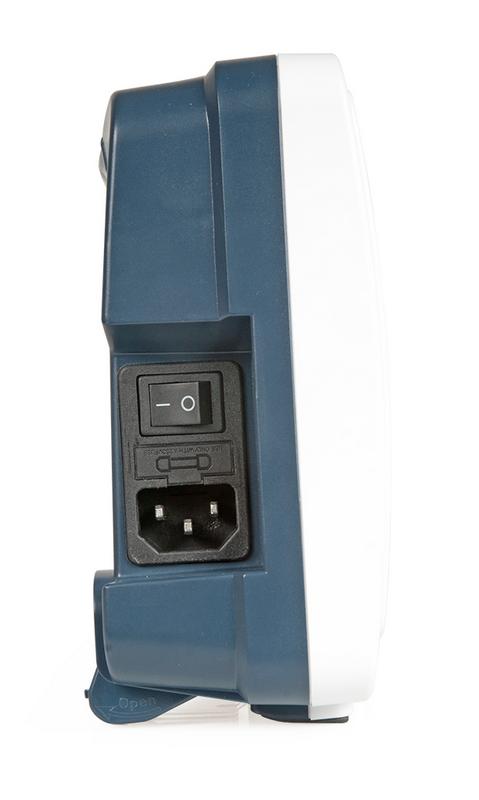

Питание
|
90-264 В |
Разрешение дисплея
|
800 x 600 |
Гарантия, (мес)
|
36 |
- Осциллограф АКИП-4122/5V
- Шнур питания
- Пробник 2 шт
- Кабель USB
- CD с ПО для связи с ПК
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3 дБ) | 0…300 МГц |
Ограничение полосы | 20 МГц |
Коэффициент отклонения (Коткл.) |
2 мВ/дел…10 В/дел (шаг 1-2-5) |
Погрешность установки Коткл. | ± 3% |
Связь по входе | Открытый, закрытый, земля |
Время нарастания | ≤ 1,17 нс |
Входной импеданс | 1 МОм (± 2 %) / 10 пФ ± 5 пФ |
Максимальное входное напряжение | 400 В (DC+AС пик, до 1 кГц) |
Математика | +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5) |
Погрешность установки Кразв. | ± 0,01 % |
Режимы работы | Основной, задержанный (100 нс…10 с), ZOOM окна, самописец (100 мс/дел – 100 с/дел), X-Y |
Синхронизация | |
Источники синхросигнала | Кан 1, кан 2, сеть, внешний (Ext, Ext/5) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT) |
Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
Чувствительность | ~0,3 деления (в зав. от Коткл.) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Максимальная частота дискретизации | 2,5 ГГц |
Частота дискретизизации (на кан.) | 1,25 ГГц |
Длина записи | 10 МБ (на канал) |
Режимы работы | Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
Курсорные измерения | |
Функции | ΔU; ΔT; 1/ΔT |
Автоматические измерения | |
Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
Функции по горизонтали | f; T; t нараст.; t среза; +τ; -τ; коэф. заполнения (%) |
Измерение t задержки | Кан1-Кан2 (фронт), Кан1-Кан2 (срез) |
Дополнительные возможности | |
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 1 мс – 1000с) |
Интерфейсы | USB, LAN, VGA, оптоизолированный «годен/ негоден» |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц |
Внутренняя память | 15 осциллограмм, 8 профилей настроек (запись/ воспроизв.) |
Общие данные | |
ЖК-дисплей | Цветной (TFT), диагональ 20см, 10 x 14 дел (разрешение 800 х 600) |
Напряжение питания | 100…240 В, 47…63 Гц (автовыбор) |
Потребл. мощность | 18 Вт |
Габаритные размеры | 340 х 155 х 70 мм |
Масса | 1,82 кг |
