ГОСРЕЕСТР
Артикул:
m-106836
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
69417-17
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Количество каналов: 2
- Полоса пропускания: 100 МГц (АКИП-4127/1, АКИП-4127/1A) и 200 МГц (АКИП-4127/2, АКИП-4127/2A)
- Максимальная частота дискретизации: 1 ГГц
- Объем памяти на канал: 7 МБ (14 МБ – при объединении)
- Высокая скорость обновления экрана до 60.000 осц./сек
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
- Интерполяция: Sin X/х, линейная
- 36 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
- Режим сегментированной памяти (до 1000 сегментов)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ)
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция)

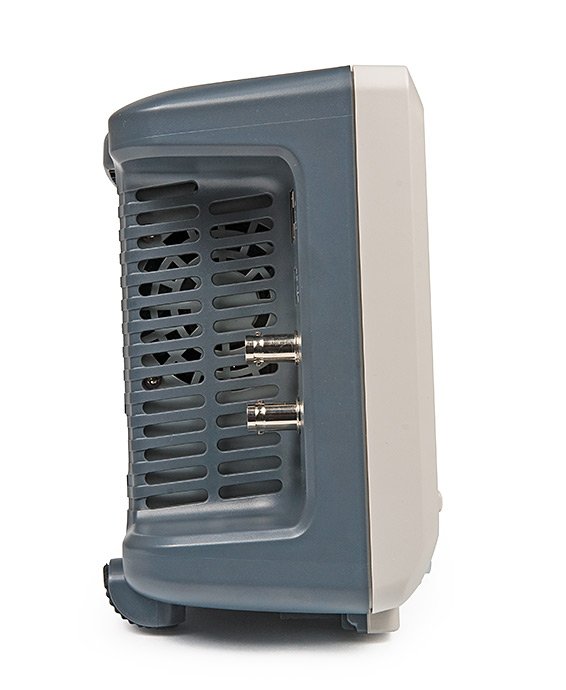

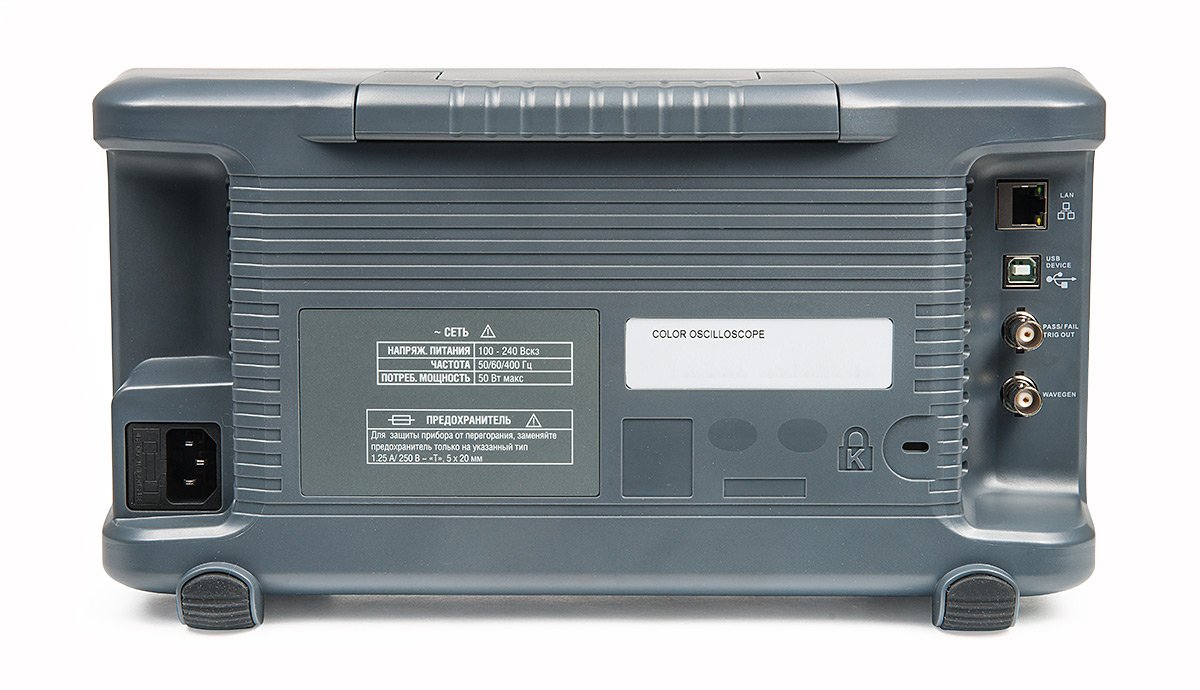

- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (АКИП-4127/1A, АКИП-4127/2A). Выход генератора расположен на задней панели прибора
- Логический анализатор – 16 каналов (АКИП-4127/1A, АКИП-4127/2A)
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
- Русифицированное меню
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
69417-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |

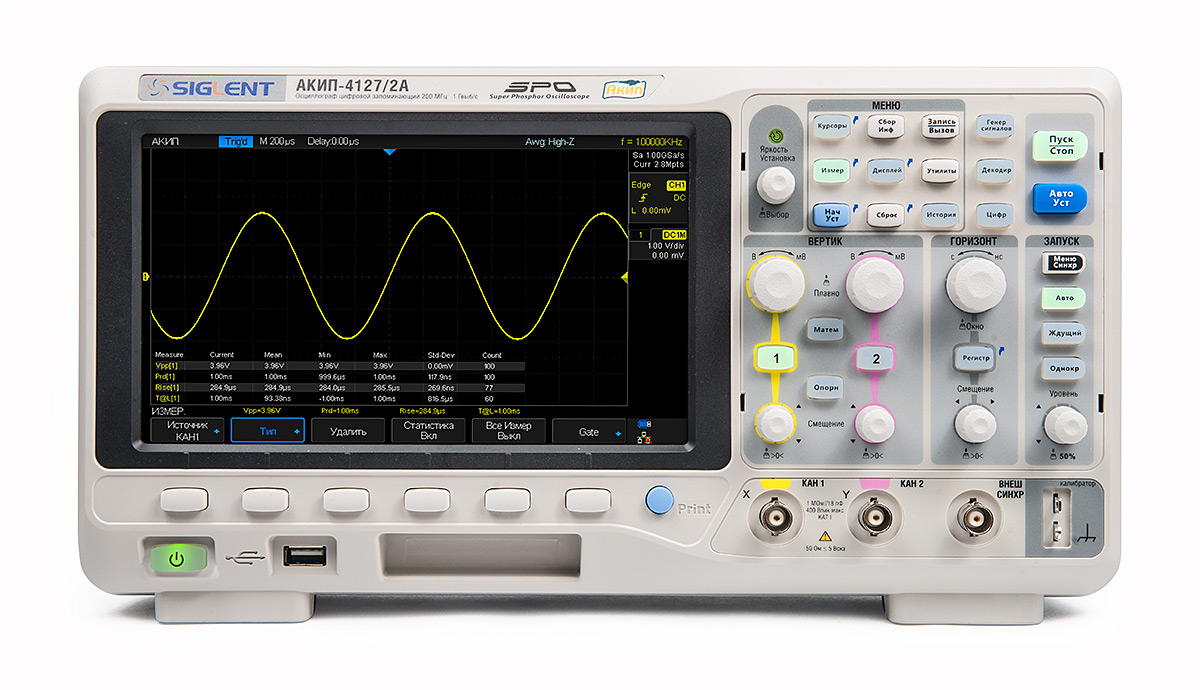

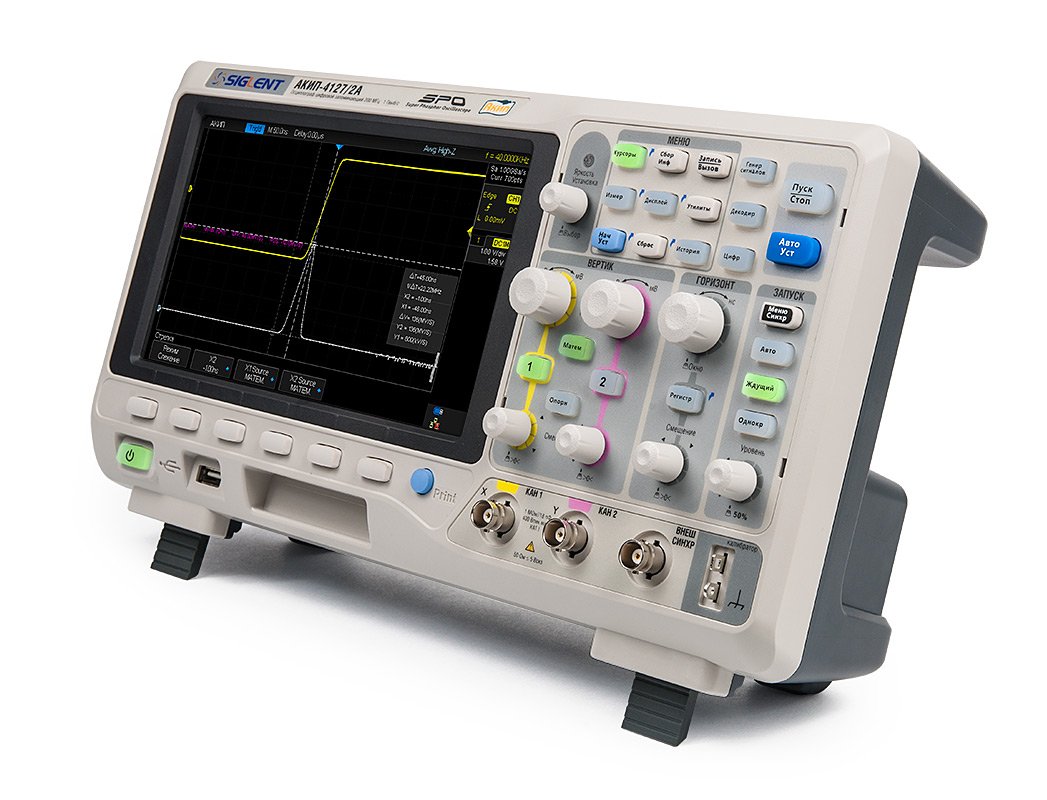

- Осциллограф АКИП-4127/2
- Шнур питания
- Пробник 2 шт
- Кабель USB
- CD с ПО
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания ( - 3 дБ) | 0...100 МГц |
| Время нарастания | ≤1,8 нс |
| Ограничение ПП | 20 МГц |
| Коэф. отклонения (К откл. ) | 500 мкВ/дел...10 В/дел |
| Погрешность установки К откл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 1 В; 152 мВ ~ 1,5 В: ± 10 В; 1,52 В ~ 10 В: ± 100 В |
| Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 18 ± 2 пФ |
| Макс. входное напряжение | 1 МОм: 400 В пик ( DC + A С пик , ≤ 10 кГц ), 50 Ом: ≤ 5 Вскз |
| Математика | +, - , х; / ; БПФ, d/dt, ∫ dt, √ |
| Канал горизонтального отклонения | |
| Коэф. развертки (К разв. ) | 2 нс/дел...50 с/дел (шаг 1 - 2 - 5), самописец 50 мс/дел – 50 с/дел |
| Погрешность установки К разв. | ± 0,002 5 % |
| Режимы работы | Основной, ZOOM окна, самописец, X - Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний ( Ext , Ext /5 ) , сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | П о фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблон у, опционально по НЧ протоколам I2C, SPI, UART/ RS 232, CAN , LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0... 1 0 000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0, 6 деления шкалы; Ext : 200 мВпик - пик (0...10 МГц); 300 мВпик - пик (10 МГц... 2 00 МГц); Ext /5: 1 Впик - пик (0...10 МГц); 1,5 Впик - пик (10 МГц... 2 00 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 ГГц на канал ( 1 ГГц при объединении каналов) |
| Интерполяция | SinX/x , линейная |
| Длина записи | 7 МБ ( 14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократ н . |
| Курсорные | |
| Функции | △ U; △ T; 1/ △ T |
| Автоматические измерения | |
| Функции по вертикали | U пик; U макс; U мин; U ампл; U верх; U база; U ср.кв.; - U ; + U ; U сред; выбросы на вершине и в паузе |
| Функции по горизонтали | f ; T ; t нарастания; t среза; + t ; - t ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными мет ками до 80000 осциллограмм |
| Сегментир. память | До 1000 сегментов |
| Интерфейс | USB , LAN , опционально - GPIB (адаптер USB - GPIB ) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X - Y | Х – кан 1, Y – кан 2 ; разность фаз < 3°до 100 кГц |
| Общие данные | |
| ЖК - дисплей | Цветной ( TFT ) SVGA , диагональ 20 см, 8 x 14 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В, 45...400 Гц (автовыбор); 50 ВА; кат. 2 |
| Рабочая температура | +10...+40°С; влажность ≤ 85% |
| Габариты | 3 40 х 123 х 1 84 мм |
| Масса | 3,26 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
