ГОСРЕЕСТР
Артикул:
m-106845
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
69417-17
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

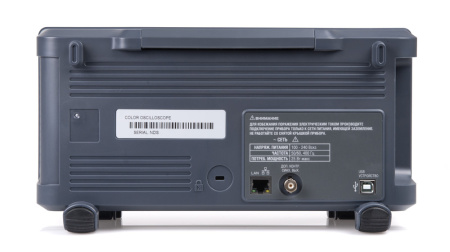

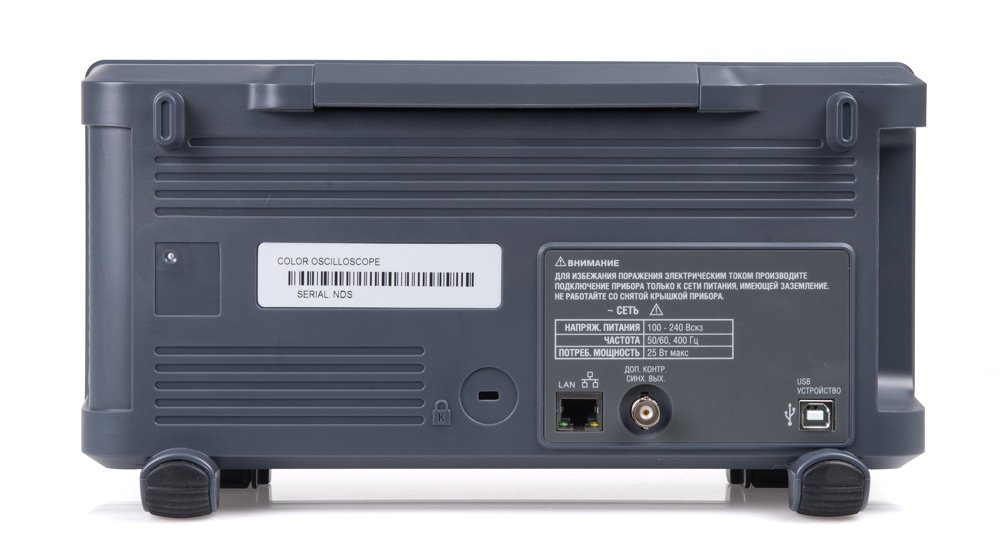

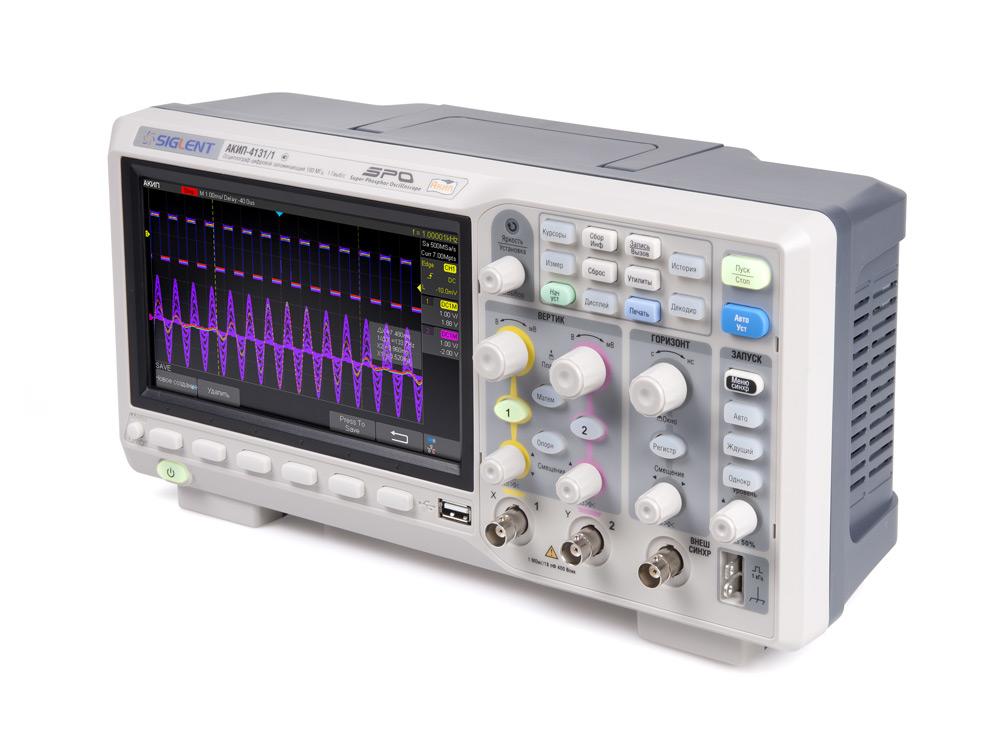

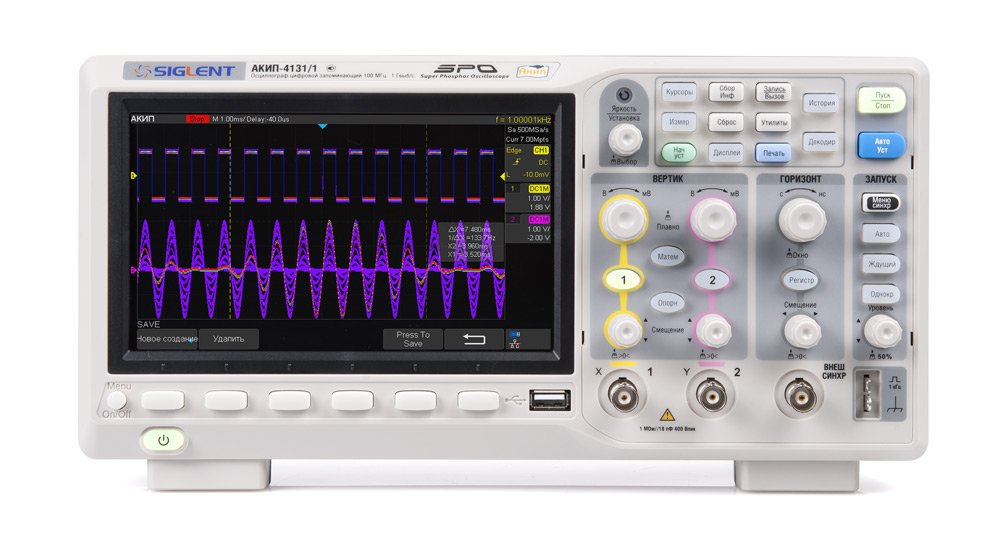

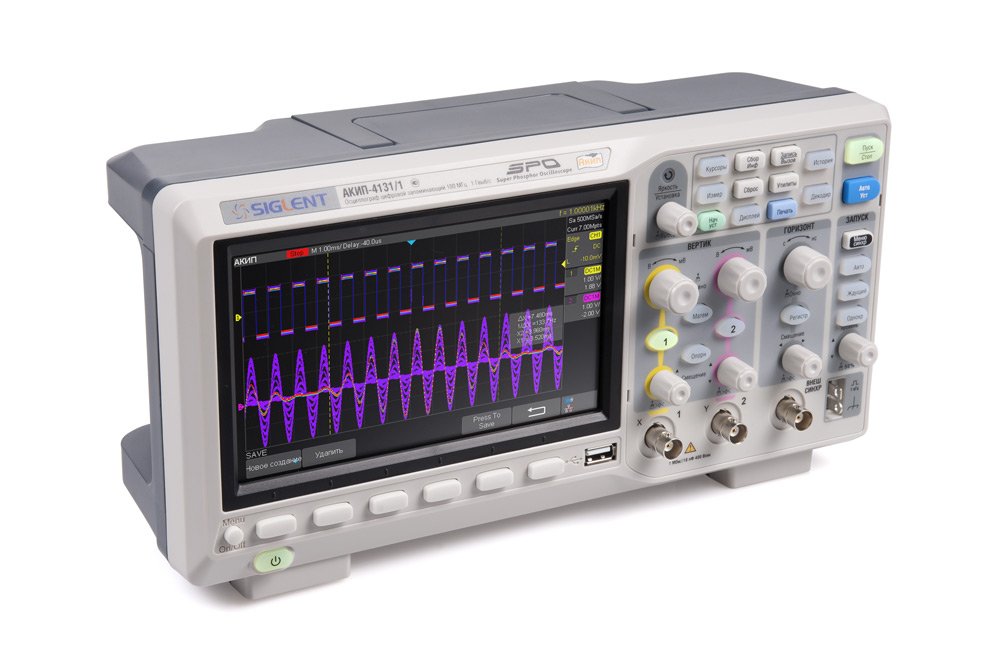

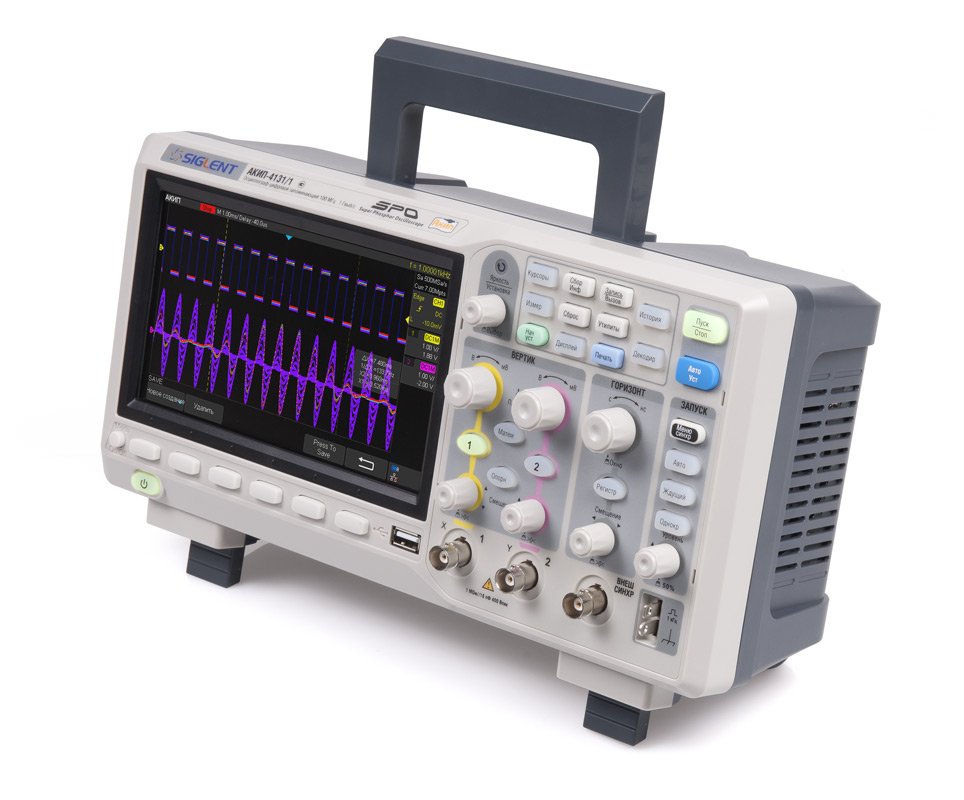

АКИП-4131/2 — это портативный двухканальный цифровой запоминающий осциллограф. Он применяется для визуального исследования частотно-амплитудных и временных характеристик электрических сигналов. Осциллограф используется в производственных и научно-исследовательских сферах, при разработке и наладке радиоэлектронного оборудования, в техникумах и университетах, а также для ремонта мобильной электроники.
Прибор способен производить 38 автоматических и 3 курсорных измерения, а также разные математические операции. Осциллограф оснащён сегментированной памятью на 80 тысяч сегментов с возможностью записи и воспроизведения (режим History).
Прибор способен производить 38 автоматических и 3 курсорных измерения, а также разные математические операции. Осциллограф оснащён сегментированной памятью на 80 тысяч сегментов с возможностью записи и воспроизведения (режим History).
Особенности:
- корпус из качественных комплектующих;
- небольшие габариты и малый вес;
- расширенная синхронизация;
- интуитивно понятные органы управления;
- надёжность и простота эксплуатации.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
69417-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Осциллограф АКИП-4131/2
- Шнур питания
- Делитель 2 шт
- Кабель USB
- CD с ПО
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Время нарастания | ≤ 1,8 нс |
| Ограничение ПП | 20 МГц |
| Коэффициент отклонения (Коткл.) | 500 мкВ/дел…10 В/дел |
| Погрешность установки Коткл. | ≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
| Диапазон установки смещения | 500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
| Входной импеданс | 1 МОм (± 2 %) / 18 ± 2 пФ |
| Максимальное входное напряжение | 400 Впик (DC+AС пик, ≤ 10 кГц) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,0025 % |
| Режимы работы | Основной, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0…10000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
| Частота дискретизации | 500 МГц на канал (1 ГГц при объединении каналов) |
| Интерполяция | SinX/x, линейная |
| Длина записи | 7 МБ (14 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT |
| Автоматические измерения | |
| Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Математика | |
| Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | Любой аналоговый канал |
| Декодирование | |
| Формат данных | I2C, SPI, UART/RS232, CAN, LIN |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метками до 80000 осциллограмм |
| Сегментир. память | До 80.000 сегментов |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, Y – кан 2; разность фаз < 3° до 100 кГц |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
| Рабочая температура | +10…+40°С; влажность ≤ 85% |
| Габариты | 312 х 134 х 150 мм |
| Масса | 2,5 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
