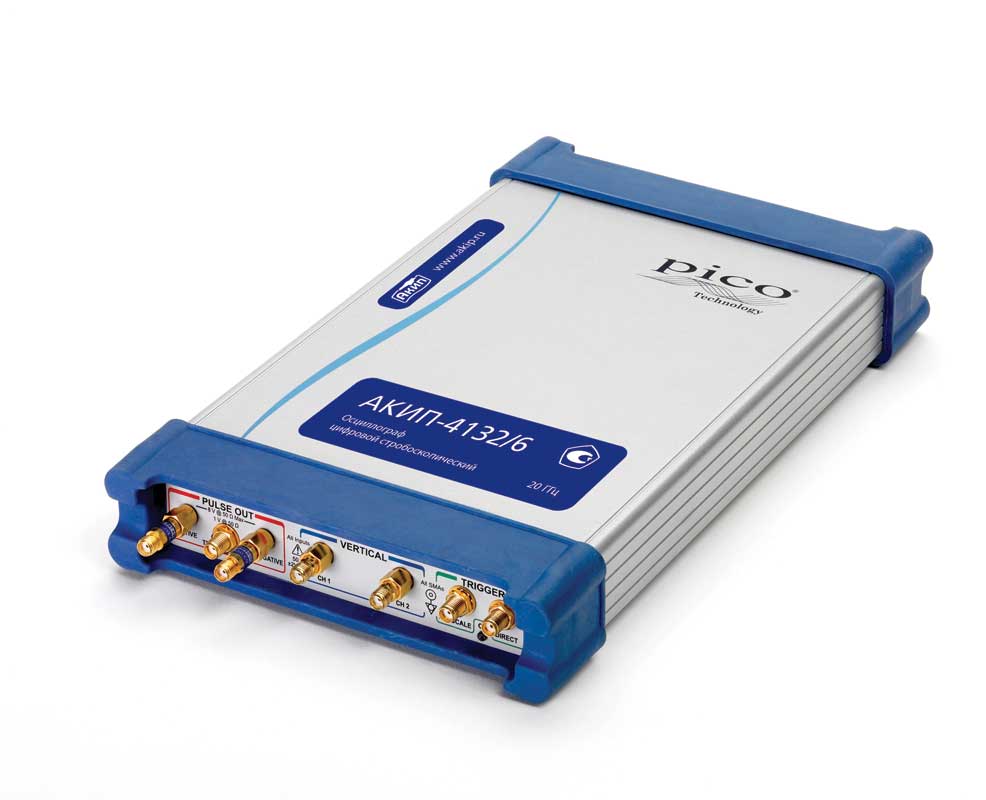

Осциллограф АКИП-4132/6 представляет собой высокотехнологичное устройство, предназначенное для измерения и анализа электрических сигналов. Этот прибор относится к типу USB-осциллографов, что позволяет ему легко подключаться к компьютеру и передавать данные для дальнейшего анализа.
Одной из ключевых характеристик осциллографа АКИП-4132/6 является его двухканальный режим работы. Это означает, что прибор может одновременно измерять и отображать два различных электрических сигнала, что особенно полезно при сравнительном анализе или измерении взаимосвязи между сигналами.
Полоса пропускания осциллографа составляет 20 ГГц, что позволяет ему измерять сигналы с очень высокой частотой. Это особенно важно в современных областях, таких как радиоэлектроника, телекоммуникации и компьютерные технологии, где высокочастотные сигналы играют решающую роль.
Максимальный объем памяти осциллографа составляет 32 кБ, что позволяет ему хранить и обрабатывать значительные объемы данных. Это особенно полезно при длительных измерениях или при необходимости анализа сигналов в режиме реального времени.
АЦП (аналогово-цифровой преобразователь) осциллографа имеет разрешение 16 бит, что обеспечивает высокую точность измерений. Это позволяет прибору точно измерять амплитуду и форму сигналов, что особенно важно в таких областях, как измерение параметров электронных устройств или анализ сигналов в системах управления.
Сопротивление входа осциллографа составляет 50 Ом, что является стандартным значением для многих электронных устройств. Это позволяет прибору легко подключаться к различным источникам сигналов и измерять их без значительных потерь или искажений.
Осциллограф АКИП-4132/6 имеет два интерфейса: USB и LAN. Это позволяет прибору легко подключаться к компьютеру или к локальной сети и передавать данные для дальнейшего анализа. Это особенно полезно при необходимости измерений в удаленных местах или при необходимости совместного доступа к данным.
Одной из уникальных особенностей осциллографа АКИП-4132/6 является встроенный генератор импульсов с длительностью 60 пс и двухканальным режимом работы (TDR/TDT). Это позволяет прибору генерировать высокочастотные импульсы и измерять их отражение или прохождение через различные устройства или системы.
Максимальная частота стробирования осциллографа составляет до 1 МГц, что позволяет прибору измерять сигналы с высокой частотой повторения. Это особенно важно в таких областях, как измерение параметров электронных устройств или анализ сигналов в системах управления.
Внешняя синхронизация осциллографа позволяет ему синхронизировать измерения с внешним сигналом до 2,5 ГГц, а с делителем частоты - до 15 ГГц. Это позволяет прибору измерять сигналы с высокой точностью и синхронизировать измерения с другими устройствами или системами.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Цифровой, Стробоскопический |
Номер записи в ГосРеестре СИ
|
75634-19 |
Количество каналов
|
2 |
Полоса пропускания
|
20 ГГц |
Срок гарантии (лет)
|
1 |
Интерфейс
|
USB, LAN |
Питание
|
12 В |
Гарантия, (мес)
|
12 |
- Осциллограф АКИП-4132/6
- ПО на диске
- Адаптер питания
- Кабель USB
- Ключ пластиковый SMA/PC3.5
- Кабель 30см SMA–SMA (m-m) 2 шт.
- Кабель LAN
- Кейс для переноски 2 шт.
Тип осциллографа | USB |
Число каналов | 2 |
Полоса пропускания | 20 ГГц |
Максимальный объем памяти | 32 кБ |
АЦП (бит) | 16 |
Сопротивление входа | 50 Ом |
Особенности | Цифровой стробоскопический USB-осциллограф. Встроенный генератор импульсов 60 пс, 2 канала (TDR/TDT). Максимальная частота стробирования до 1 МГц. Внешняя синхронизация до 2,5 ГГц, с делителем частоты до 15 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (ΔU, ΔT, ΔU/ΔT, F). Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах. Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение. Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов). |
Интерфейс | USB, LAN |
Питание | 12 В ± 5%, (универсальный AC/DC адаптер) |
Масса (кг) | 1,3 |
