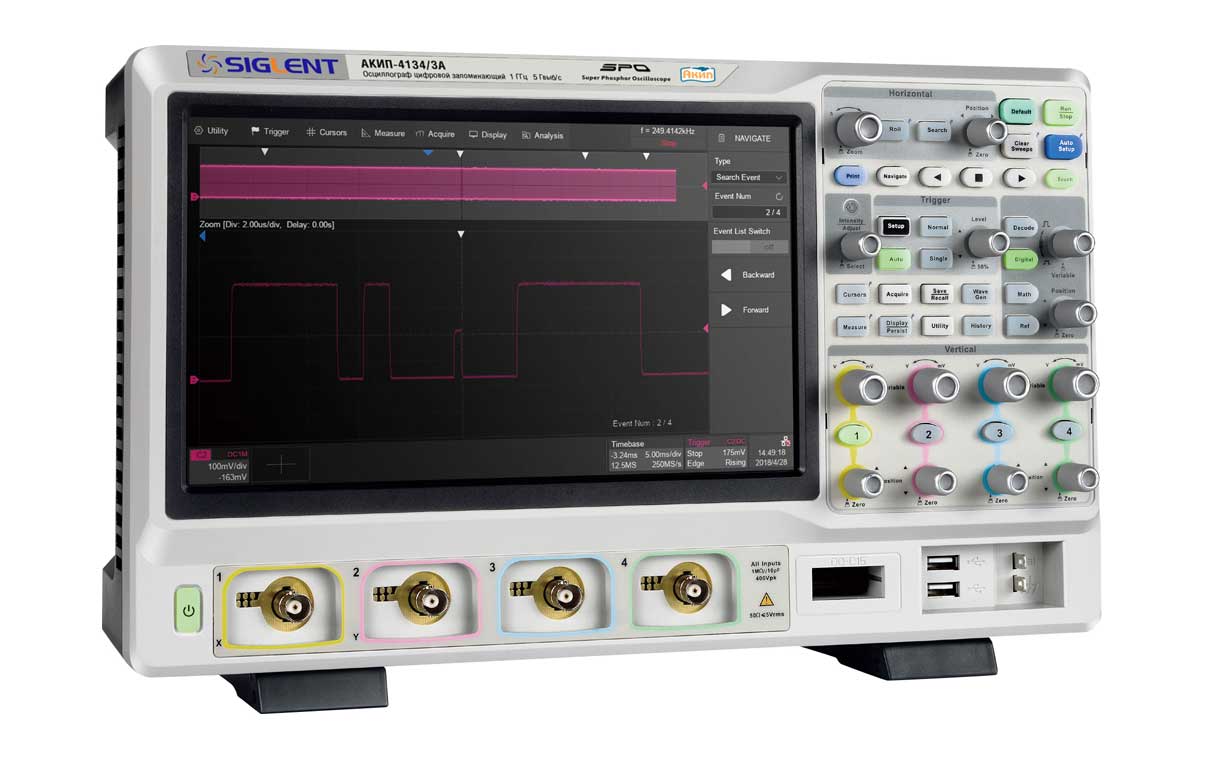

Осциллограф АКИП-4134/2А

Осциллограф АКИП-4134/2А — это высокопроизводительный цифровой прибор, предназначенный для точного анализа и визуализации электрических сигналов в научных, промышленных и образовательных целях. Внесен в Государственный реестр средств измерений под номером 75674-19, что подтверждает его соответствие метрологическим требованиям и допускает использование в качестве контрольно-измерительного оборудования в различных сферах деятельности. Прибор относится к классу цифровых осциллографов и оснащен четырьмя аналоговыми каналами, что делает его особенно востребованным при одновременном анализе нескольких сигналов, например, в системах связи, цифровой обработке сигналов или диагностике сложных электронных устройств. Полоса пропускания осциллографа составляет 500 МГц, что позволяет с высокой точностью отображать высокочастотные сигналы, включая импульсные и радиочастотные, без потери информативности формы и амплитуды. Максимальная частота дискретизации достигает 5 ГГц, обеспечивая детализированное представление быстротекущих процессов и позволяя корректно воссоздавать даже самые короткие фронты импульсов. Такая высокая частота оцифровки особенно важна при анализе сигналов с резкими переходами, например, в цифровых интерфейсах или в импульсных источниках питания.

Осциллограф оснащен встроенной памятью объемом до 250 мегабайт, что позволяет фиксировать длительные участки сигнала с высоким разрешением по времени и проводить глубокий постобработку данных. Это особенно полезно при поиске редких или случайных событий, таких как сбои или помехи, которые сложно поймать в режиме реального времени. Аналогово-цифровой преобразователь (АЦП) имеет разрядность 8 бит, что является стандартом для большинства современных цифровых осциллографов и обеспечивает достаточную точность измерений при хорошем соотношении скорости и разрешения. Входное сопротивление каждого канала может быть установлено на 50 Ом или 1 МОм, что позволяет гибко подключать прибор к различным типам схем — от высокочастотных коаксиальных линий до низкочастотных аналоговых цепей. Такая возможность переключения повышает универсальность устройства и снижает риск искажений сигнала из-за несоответствия импедансов.

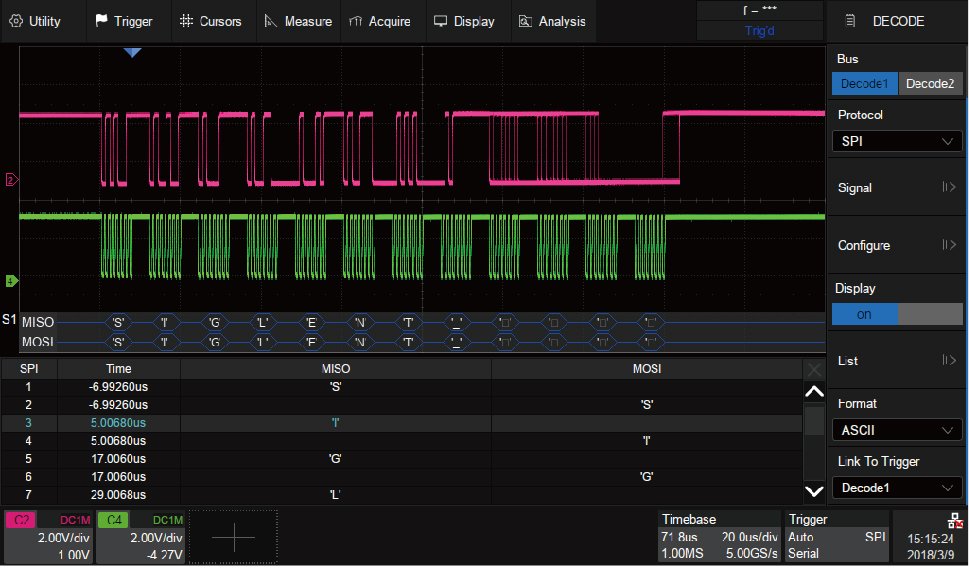

Дополнительно осциллограф может быть укомплектован опциональным модулем логического анализа, который добавляет 16 логических каналов, превращая прибор в мощный инструмент для отладки цифровых систем. Это позволяет одновременно анализировать аналоговые и цифровые сигналы, например, при работе с микроконтроллерами, шинами SPI, I2C, UART и другими протоколами. Управление прибором осуществляется через современный TFT-дисплей с диагональю 25,65 см (10,1 дюйма) и разрешением 1024×600 пикселей. Экран выполнен по технологии емкостного сенсорного управления, что обеспечивает интуитивно понятный и быстрый доступ к настройкам, меню и функциям. Интерфейсная часть включает порты USB и LAN, что позволяет легко подключать осциллограф к персональному компьютеру, передавать данные, управлять прибором удаленно и интегрировать его в автоматизированные измерительные системы. Благодаря сочетанию высоких технических характеристик, расширенной функциональности и удобству интерфейса, АКИП-4134/2А является надежным решением для специалистов в области электроники, телекоммуникаций и научных исследований.
