Осциллограф АКИП-4134/3А

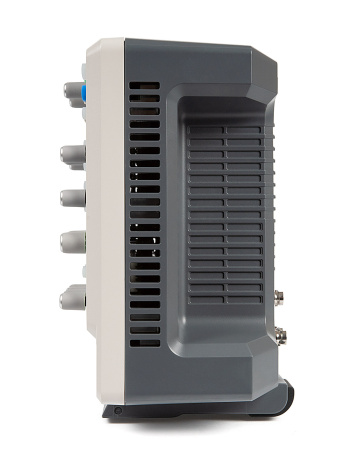

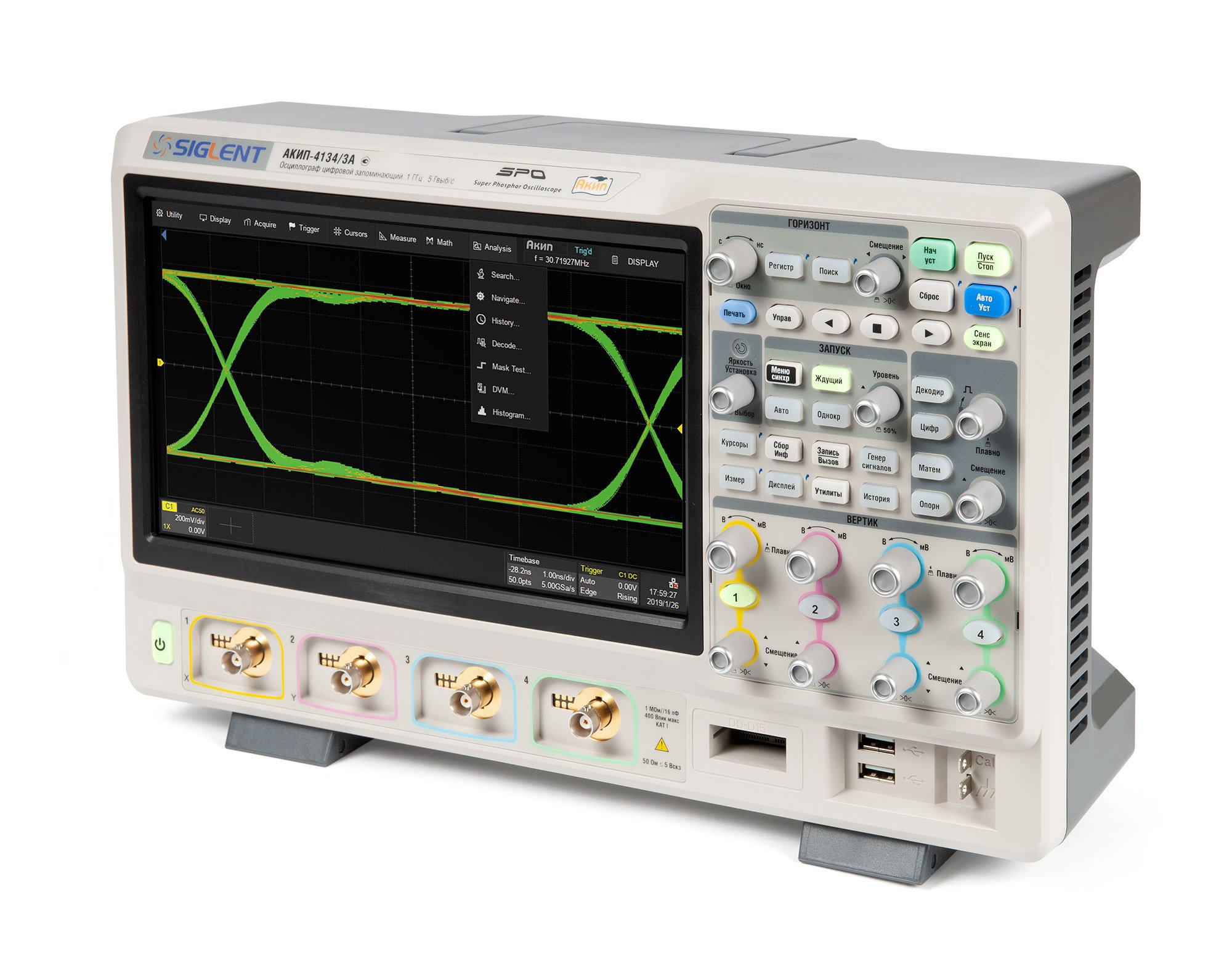

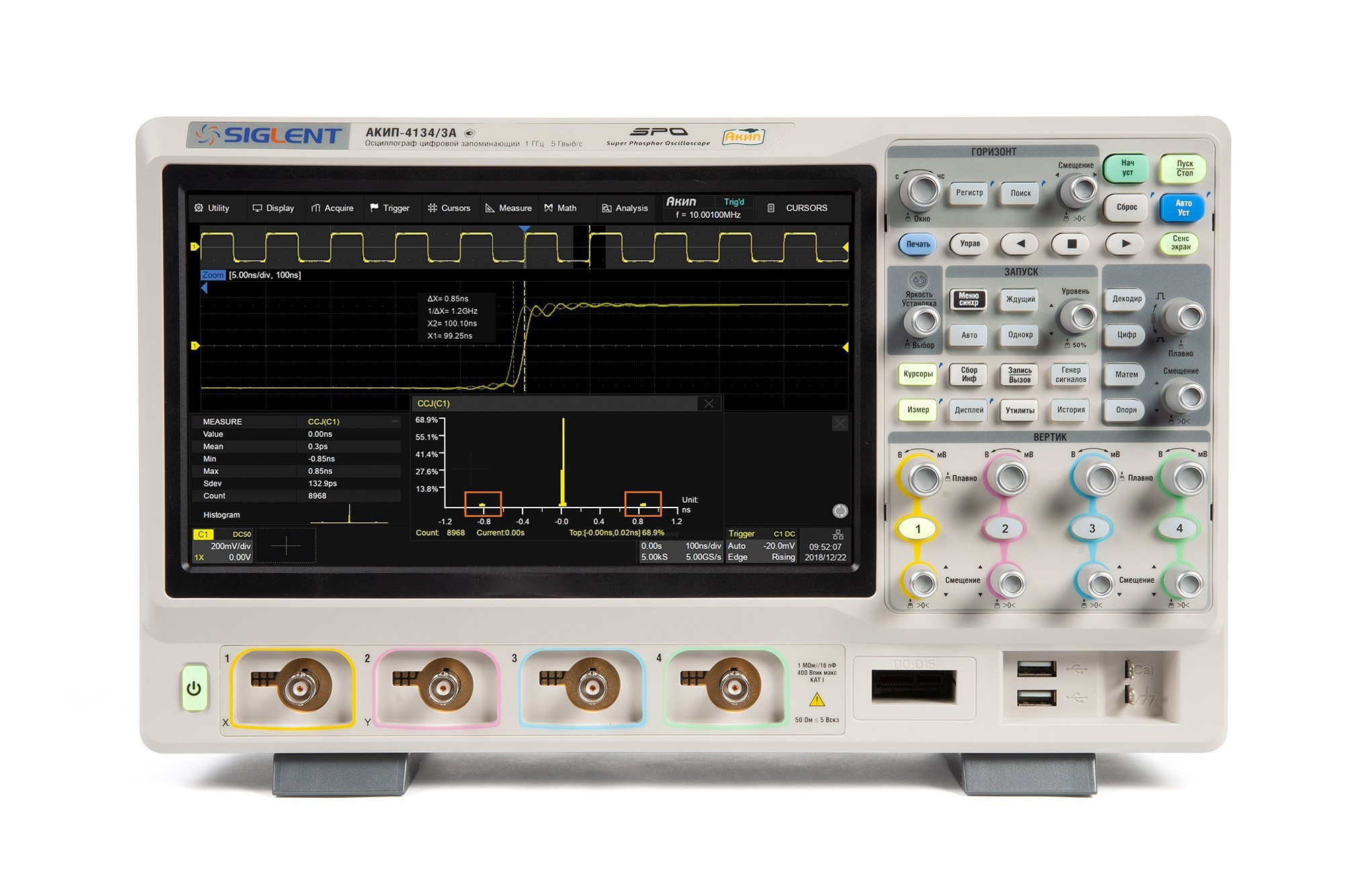

Осциллограф АКИП-4134/3А — это высокопроизводительный цифровой прибор, предназначенный для точного анализа и визуализации электрических сигналов в самых различных областях промышленности, научных исследований и сервисного обслуживания сложной электронной техники. Занесённый в Государственный реестр средств измерений под номером 75674-19, данный осциллограф соответствует строгим требованиям метрологической точности и надёжности, что делает его пригодным для использования в контролируемых процессах, где важна достоверность получаемых данных. Устройство оснащено четырьмя независимыми аналоговыми каналами, что позволяет одновременно отслеживать и анализировать несколько сигналов, обеспечивая комплексную картину работы электронных систем.

Полоса пропускания прибора составляет 1 ГГц, что даёт возможность работать с высокочастотными сигналами, включая импульсные и радиочастотные, сохраняя высокую точность передачи формы и амплитуды. Частота дискретизации достигает 5 ГГц на каждый канал, а при объединённой выборке — также 5 ГГц, что обеспечивает детализированную оцифровку быстротекущих процессов и минимизирует вероятность пропуска критически важных фронтов сигнала. Объём памяти составляет 125 МБ на канал, а при объединённом режиме — до 250 МБ, что позволяет фиксировать длительные временные интервалы с высоким разрешением, сохраняя полную информацию о сигнале. Осциллограф поддерживает различные режимы сбора данных: выборку, пиковый детектор с разрешением 400 пикосекунд, усреднение с числом выборок от 4 до 512, а также режим ERES, повышающий разрешение АЦП за счёт цифровой фильтрации, что особенно полезно при анализе слабых сигналов на фоне шумов. Экранная градация реализована с возможностью отображения 256 уровней интенсивности свечения луча, что имитирует поведение аналоговых осциллографов и позволяет визуально оценивать частоту повторения событий по степени яркости следа.

Высокая скорость обновления экрана — до 500 тысяч осциллограмм в секунду — обеспечивает оперативное выявление редких и случайных аномалий в сигнале. Прибор поддерживает режим сегментированной памяти, что позволяет эффективно записывать редкие события без переполнения буфера, а также функцию HISTORY, позволяющую просматривать ранее зафиксированные осциллограммы. Интерполяция сигнала выполняется с использованием алгоритмов Sin(x)/x и линейной интерполяции, что улучшает визуальное представление формы волны. Автоматические измерения охватывают до 38 параметров, включая амплитудные, временные и статистические характеристики, а курсорные измерения обеспечивают точный ручной анализ. Дополнительно доступны математические функции, включая Быстрое преобразование Фурье (БПФ), что позволяет проводить спектральный анализ. Режим «Поисковая машина» позволяет автоматически находить события по заданным пользователем условиям, например, по амплитуде, длительности или типу нарушения формы сигнала.

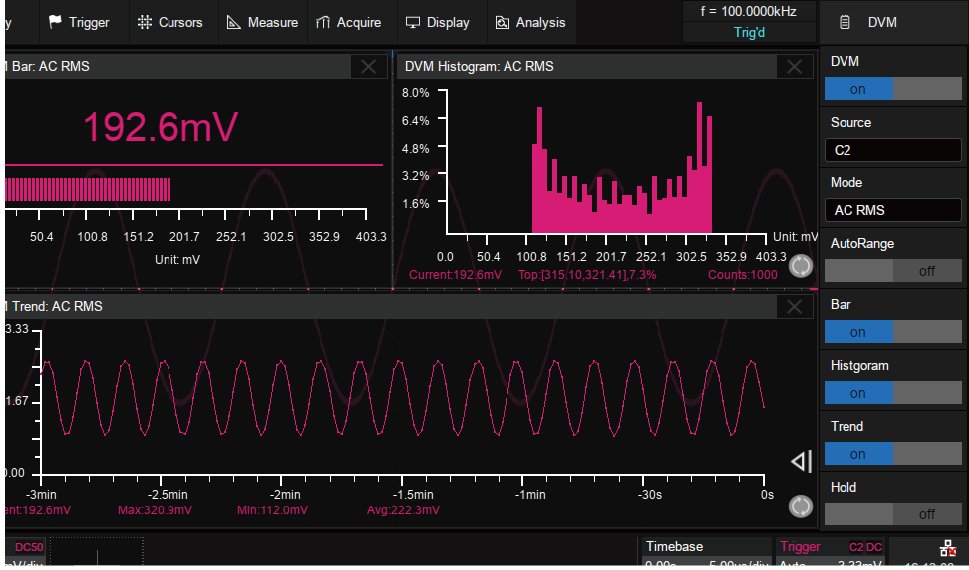

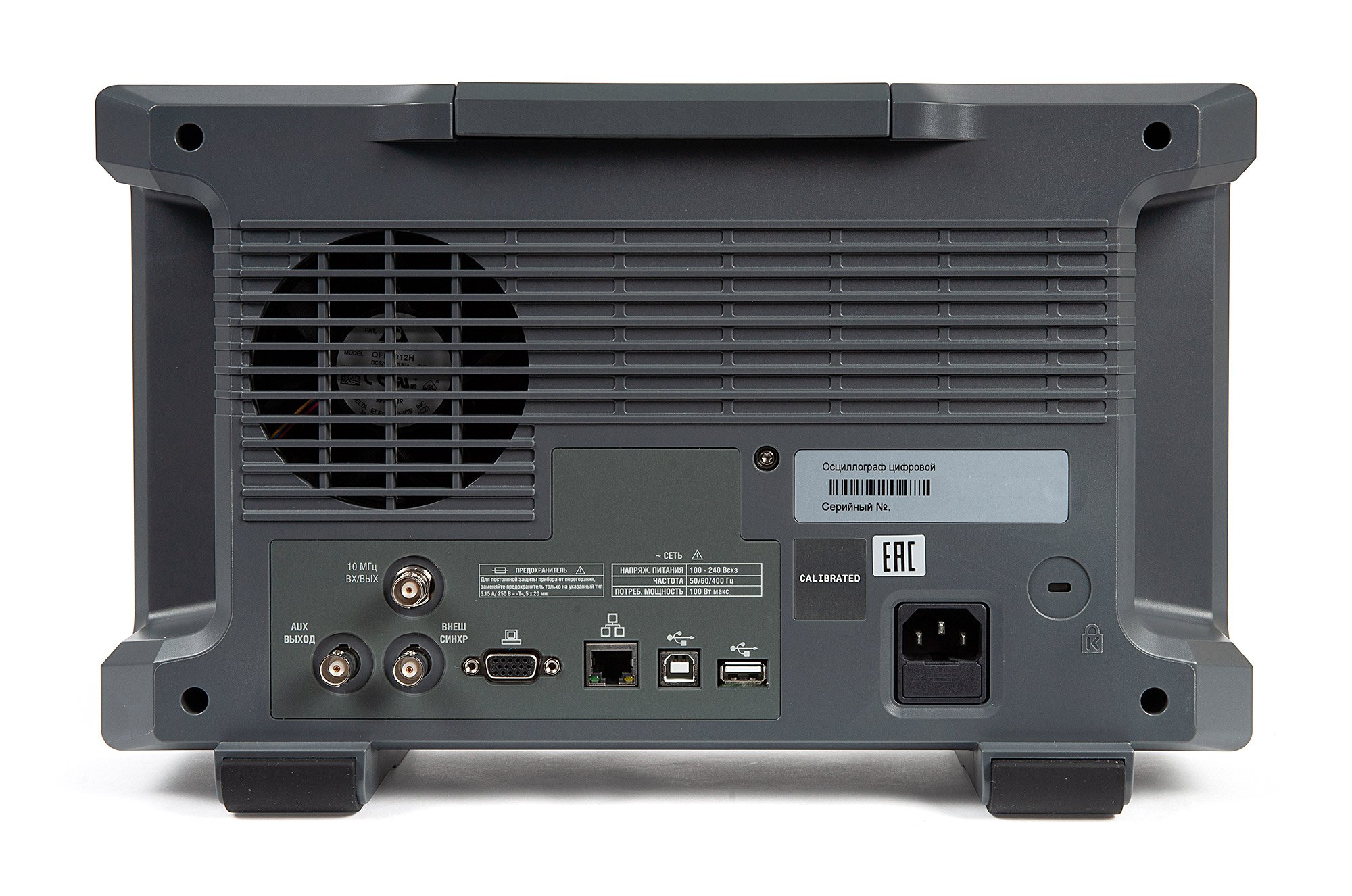

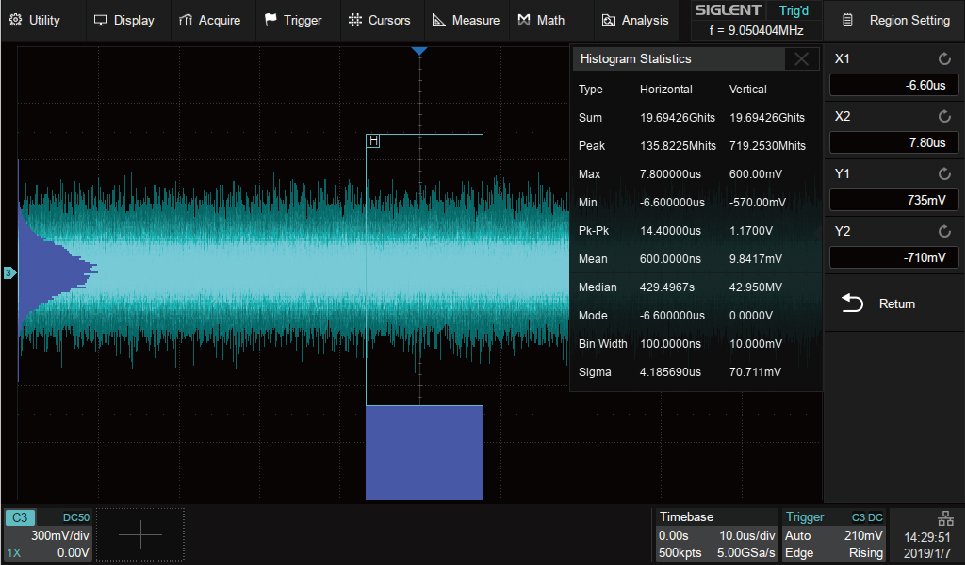

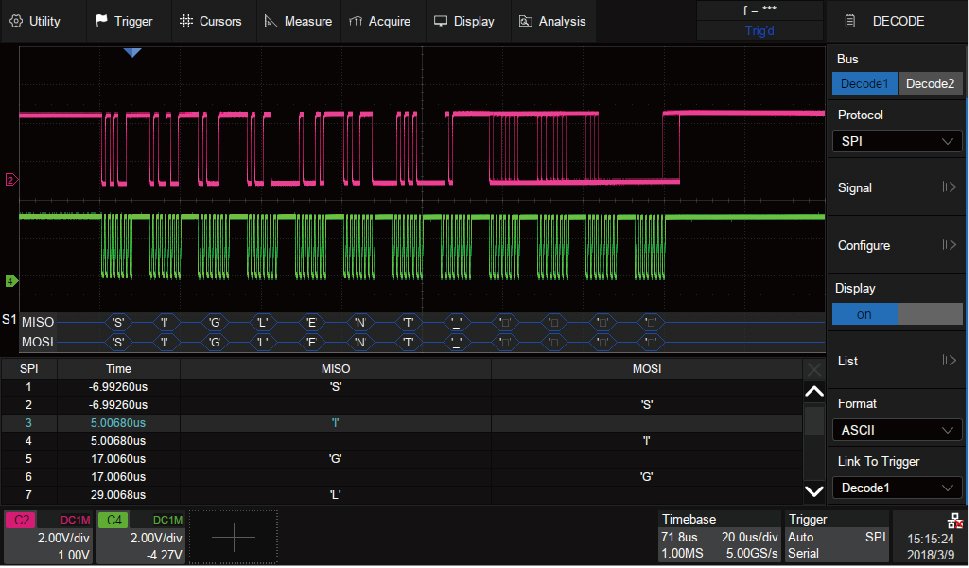

Осциллограф поддерживает синхронизацию и декодирование последовательных интерфейсов: стандартно — I2C, SPI, UART/RS232, CAN, LIN, а опционально — I2S, MIL-1553, FlexRay. Доступны опции: 16-канальный логический анализатор и встроенный функциональный генератор с частотой до 25 МГц. Управление осуществляется через 25,65-сантиметровый TFT-дисплей с емкостным сенсорным экраном и разрешением 1024×600, обеспечивая удобный и интуитивно понятный интерфейс. Подключение к внешним устройствам и передача данных возможны через USB и LAN.
