ГОСРЕЕСТР
Артикул:
m-106862
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
85334-22
Количество каналов
—
4
Полоса пропускания
—
500 МГц
Все характеристики
1 066 945 руб.
/шт Много
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
85334-22 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |

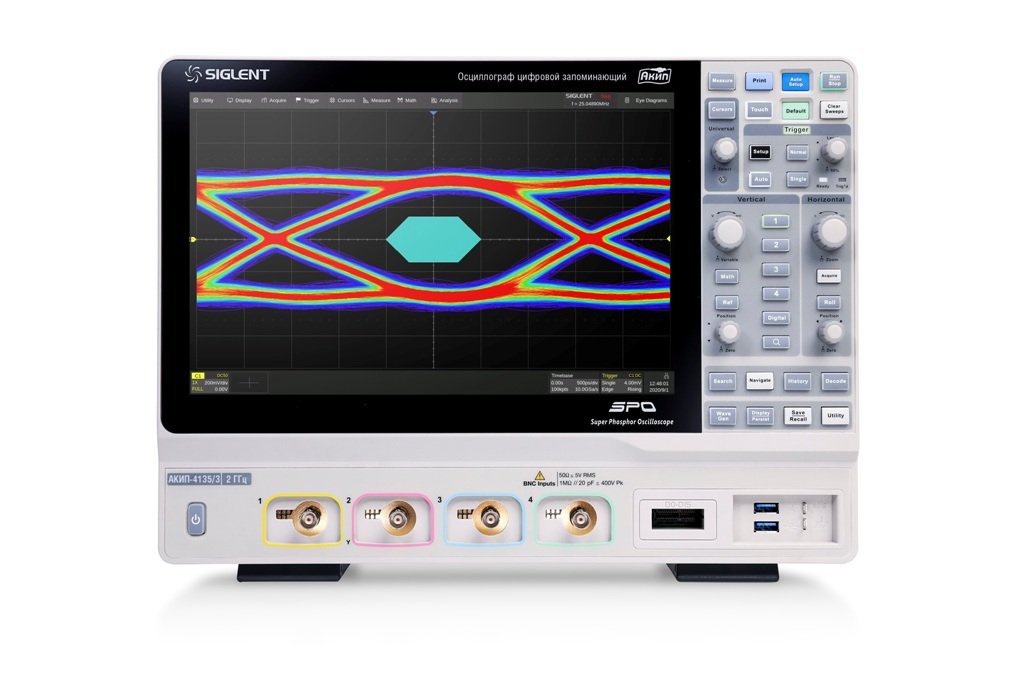

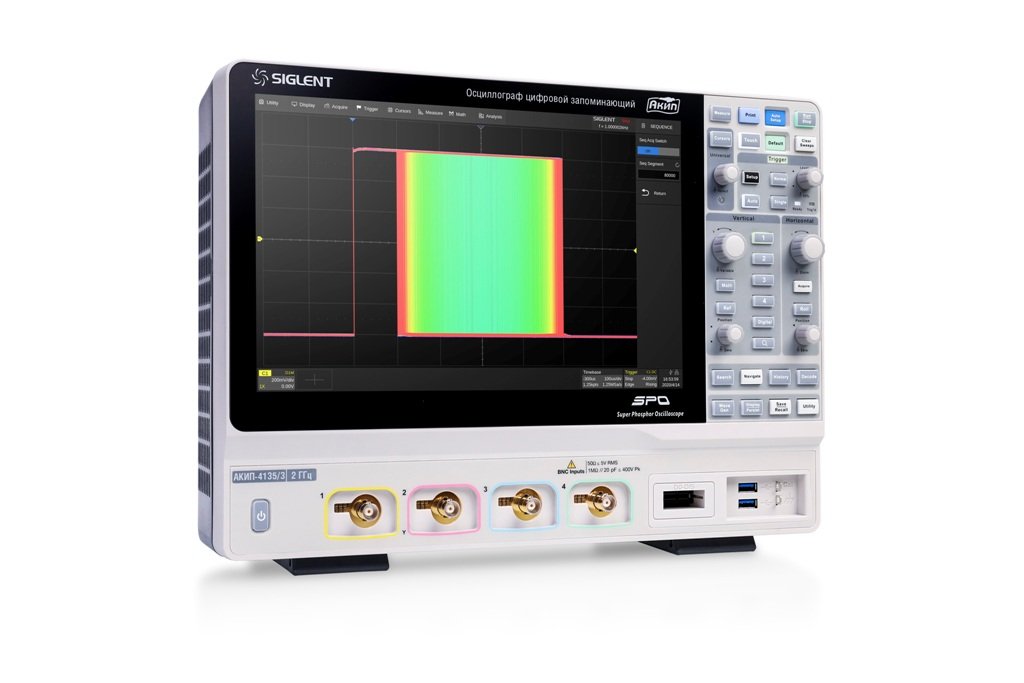

- Осциллограф АКИП-4135/1
- Шнур питания
- Делитель 4 шт.
- Кабель USB
- Мышь беспроводная
- Руководство по эксплуатации
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ, 50 Ом) | 0 - 500 МГц |
| Время нарастания (50 Ом) | ≤ 550 пс |
| Ограничение ПП | 20 МГц, 200 МГц |
| Коэффициент отклонения (Коткл.) |
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
| Погрешность установки Коткл. | ± 3 % |
| Погрешность измерения напряжения |
±(0,015·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ. |
| Диапазон установки смещения |
50 Ом: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…1 В/дел: ± 10 В 1 МОм: 500 мкВ/дел…5 мВ/дел: ± 1,6 В; 5,1 мВ/дел…10 мВ/дел: ± 4 В; 10,2 мВ/дел…20 мВ/дел: ± 8 В; 20,5 мВ/дел…100 мВ/дел: ± 16 В 102 мВ/дел…200 мВ/дел: ± 80 В; 205 мВ/дел…1 В/дел: ± 160 В; 1,02 В/дел…10 В/дел: ± 400 В |
| Погрешности установки уровня постоянного смещения |
±(0,01·|Uсм|+0,0002·|Uпр|+0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел; Uсм – установленное значение напряжения смещения, мВ; Uпр – конечное значение диапазона установки напряжения смещения, мВ |
| Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 20 пФ ± 3 пФ |
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC…10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) |
500 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел…1000 с/дел |
| Погрешность опорного генератора | ±2,5*10-6 |
| Погрешность измерения временных интервалов |
±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора; Tизм – измеренный временной интервал, с; Fд – частота дискретизации, Гц |
| Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
| Режимы запуска развертки | автоматический, ждущий, однократный |
| Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN, опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Предзапуск | 0…100% памяти |
| Послезапуск | 0…5000 делений |
| Синхронизация по зоне | две зоны, каналы: КАН1…КАН4, условия: пересекает, не пересекает |
| Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
внутренняя: 0,26…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит (до 16 бит с шагом 0,5 бита в режиме эквив. разрешения (Hi-Res)) |
| Частота дискретизации | 5 ГГц на канал (10 ГГц в режиме ESR)2 |
| Полоса пропускания в режиме Hi-Res |
9 бит: 0,25*дискретизации, до аналоговой полосы пропускания 10 бит: 0,115*дискретизации, до 1,15 ГГц (ограничение полосы пропускания) 11 бит: 0,055*дискретизации, до 550 МГц (ограничение полосы пропускания) 12 бит: 0,028*дискретизации, до 280 МГц (ограничение полосы пропускания) 13 бит: 0,014*дискретизации, до 140 МГц (ограничение полосы пропускания) 14 бит: 0,007*дискретизации, до 70 МГц (ограничение полосы пропускания) 15 бит: 0,0035*дискретизации, до 35 МГц (ограничение полосы пропускания) 16 бит: 0,0017*дискретизации, до 17 МГц (ограничение полосы пропускания) |
| Интерполяция | SinX/X, X |
| Длина записи (1/2/4 канала)3 | 500 МБ/ 250 МБ/ 125 МБ на канал |
| Пиковый детектор | 200 пс |
| Режимы работы | выборка, пиковый детектор, усреднение, накопление, Hi-Res |
| Курсовое измерение | |
| Источник курсоров | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА |
| Функции |
ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) режим отслеживания: время - X1, X2, (X1-X2) |
| Автоматические измерения | |
| Источник измерений | КАН1…КАН4, логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ, ZOOM |
| Диапазон измерений | весь экран или ограниченно (определяется курсорами) |
| Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе |
| Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза Period, Frequency, Time@max, Time@min, +Width, -Width, 10-90%Rise time, 90- 10%Fall time, Rise time, Fall time, +Burst Width, -Burst Width, +Duty Cycle, -Duty Cycle, Delay, Time@Middle, Cycle-Cycle jitter Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер |
| Дополнительные измерения | площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов |
| Измерение задержки | фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение |
| Статистика | текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание |
| Математика | |
| Математические каналы | F1, F2, F3, F4 |
| Источник математики | КАН1…КАН4, F1…F4 |
| Функции |
+, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, редактор формул БПФ – частотный анализ при длине памяти 8 МБ |
| АЧХ анализ диаграмма боде | |
| Измерительный канал | любой из аналоговых каналов |
| Поддерживаемый источник сигнала |
SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
| Тип развертки | прямая, многоуровневая |
| Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) |
| Виды измерений | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза |
| Дополнительные возможности | |
| Режим HISTORY | сохранение с временными метками последних 80.000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) |
| Диаграммы Боде |
анализ частотных характеристик по КАН1…КАН4 требуется опция генератора сигналов SAG1021I или генераторы серии АКИП-3409, АКИП-3418, АКИП-3422 подключенный по интерфейсу USB диапазон частот: 10 Гц … 120 МГц режим работы: линейный, логарифмический |
| Измерение мощности (опция) | качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность |
| Глазковые диаграммы (опция) |
источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) измерения: Высота глаза, уровень "1", уровень "0", амплитуда глаза, ширина глаза, пересечение глаз, средняя мощность, коэффициент добротности, TIE поддержка тестирования сигналов по маске |

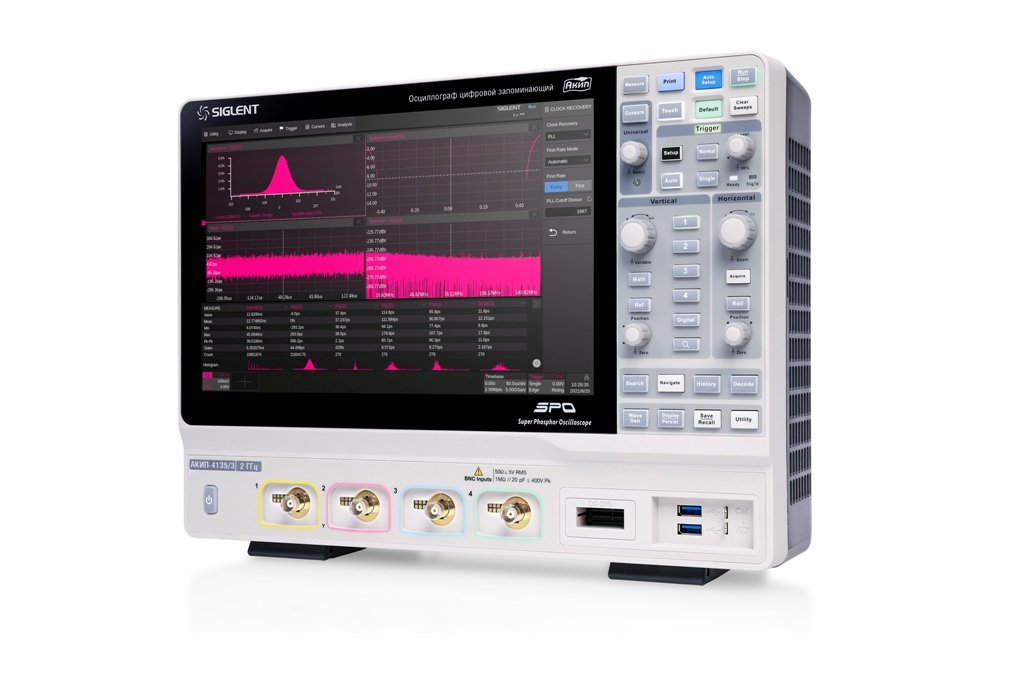

| Анализ джиттера (опция) |
источник: КАН1…КАН4 восстановление тактовой частоты: Постоянная частота, ФАПЧ (PLL) период, Частота, +Длительность, -Длительность, Цикл джиттер, +Коэф. Заполнения, -Коэф. Заполнения, скорость передачи данных разложение джиттера: TIE, RJ, DJ, DCD, DDJ, PJ, TJ@BER |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 до 100 кГц |
| Декодирование | |
| Формат данных |
стандартно - I2C, SPI, UART/RS232, CAN, LIN опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| Логический анализатор (опция) | |
| Число каналов | 16 |
| Частота дискретизации | 1 ГГц максимум |
| Длительность импульса | от 3,3 нс |
| Синхронизация |
по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN опция: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
| Генератор функциональный (опция) | |
| Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон |
1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) щум, полоса частот > 25 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки | ±5*10-5 |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрядность АЦП | 14 бит |
| Выходной уровень | 3 Впик-пик(50 Ом); 6 Впик-пик (1 МОм) |
| Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) |
| Ограничение уровня |
|Voffset|<=Vmax - Vpp/2 , где Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| Напряжение изоляции | ± 42 Впик |
| Общие данные | |
| ЖК-дисплей | цветной емкостный сенсорный, диагональ 30,7 см, разрешение 1280 x 800, 8 x 10 делений |
| Входы выходы |

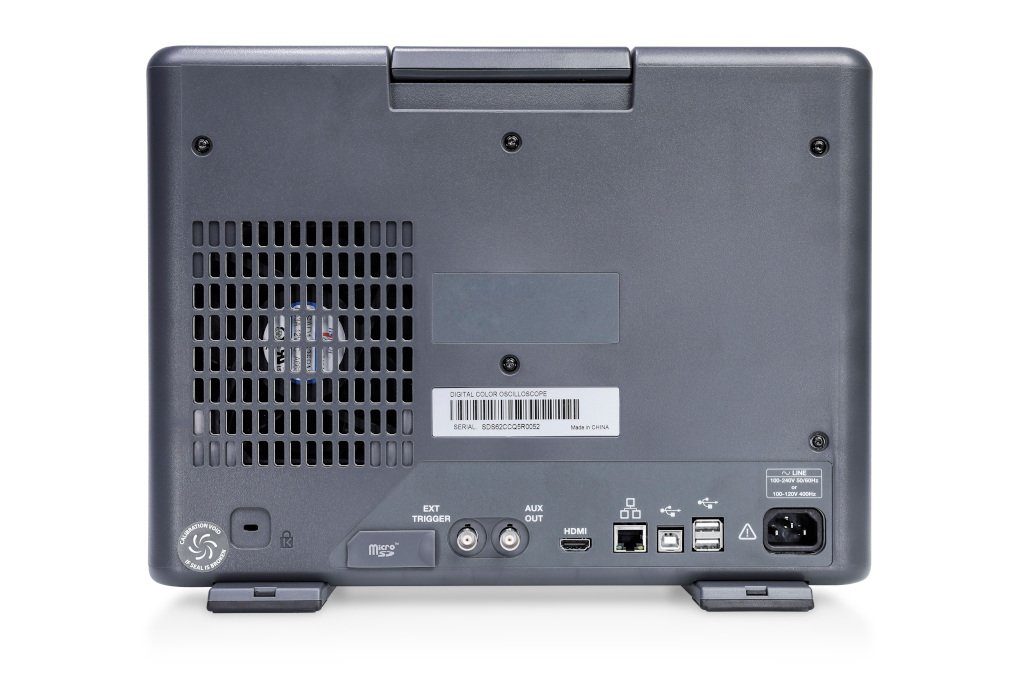

передняя панель: USB 3.0 Host (2), Выход калибратора 1 кГц, 3 В меандр задняя панель: USB 2.0 Host (2), USB 2.0 Device, LAN 10/100MbaseT (RJ45), слот Micro SD Card, External Trigger: ВНЕШ: ≤1,5 Вскз, ВНЕШ/5: ≤ 7,5 Вскз Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) HDMI |
| Напряжение питания | 100 - 240 В (50/ 60 Гц), 100 - 120 В (400 Гц); 193 Вт максимум |
| Габариты | 379 х 159 х 288 мм |
| Масса | 5,5 кг |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
