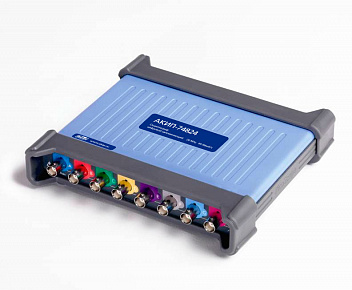

Осциллограф АКИП-74824

Осциллограф АКИП-74824 представляет собой современный многоканальный прибор, выполненный в формате USB-осциллографа и ориентированный на широкий круг инженерных и исследовательских задач. Его главным преимуществом является сочетание высокой функциональности и компактности, что делает устройство удобным решением как для лабораторных условий, так и для эксплуатации в полевых условиях. Подключение осуществляется через интерфейс USB, что позволяет легко интегрировать прибор в рабочее пространство и использовать возможности персонального компьютера для обработки, анализа и хранения данных.

Устройство оснащено восемью независимыми каналами, что значительно расширяет его аналитический потенциал по сравнению с традиционными двух- или четырёхканальными моделями. Полоса пропускания составляет 20 МГц, что обеспечивает уверенный захват и анализ сигналов низкой и средней частоты. При этом максимальная частота дискретизации достигает 80 МГц, что позволяет детально исследовать временные процессы с высокой точностью. Применение 12-битного АЦП гарантирует хорошее соотношение между точностью измерений и динамическим диапазоном, что особенно важно при работе с малосигнальными цепями.

Объём встроенной памяти до 256 МБ даёт возможность записывать и хранить большие объёмы информации, а сегментированная память поддерживает сохранение до 10 000 осциллограмм, что облегчает анализ повторяющихся процессов. Дополнительно реализован режим потоковой передачи данных (streaming mode), позволяющий регистрировать сигналы непосредственно на компьютер без ограничений объёма встроенной памяти.

Особенностью АКИП-74824 является его концепция «5 в 1»: прибор совмещает в себе функции осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы и анализатора последовательных данных. Такой набор делает устройство универсальным инструментом, способным заменить целый комплекс измерительной техники. В режиме спектроанализатора доступна полоса частот до максимально возможного диапазона прибора, причём данная функция может работать параллельно с осциллографическим режимом.

Для удобства пользователя предусмотрены автоматические и курсорные измерения параметров сигналов, а также встроенный редактор формул для выполнения математических операций. Поддерживается декодирование большого числа цифровых протоколов, включая популярные интерфейсы I²C, SPI, UART, CAN, Ethernet, USB 1.0 и многие другие, что делает прибор незаменимым при разработке и отладке цифровой техники и систем передачи данных.

Таким образом, осциллограф АКИП-74824 сочетает в себе мощный набор функций, многоканальную архитектуру и высокую точность измерений. Это решение для специалистов, которым важно получать максимально полную картину процессов в электрических цепях и одновременно иметь возможность анализа аналоговых и цифровых сигналов в одном универсальном приборе.
