ГОСРЕЕСТР
Артикул:
m-106512
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
52080-12
Количество каналов
—
2
Полоса пропускания
—
200 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

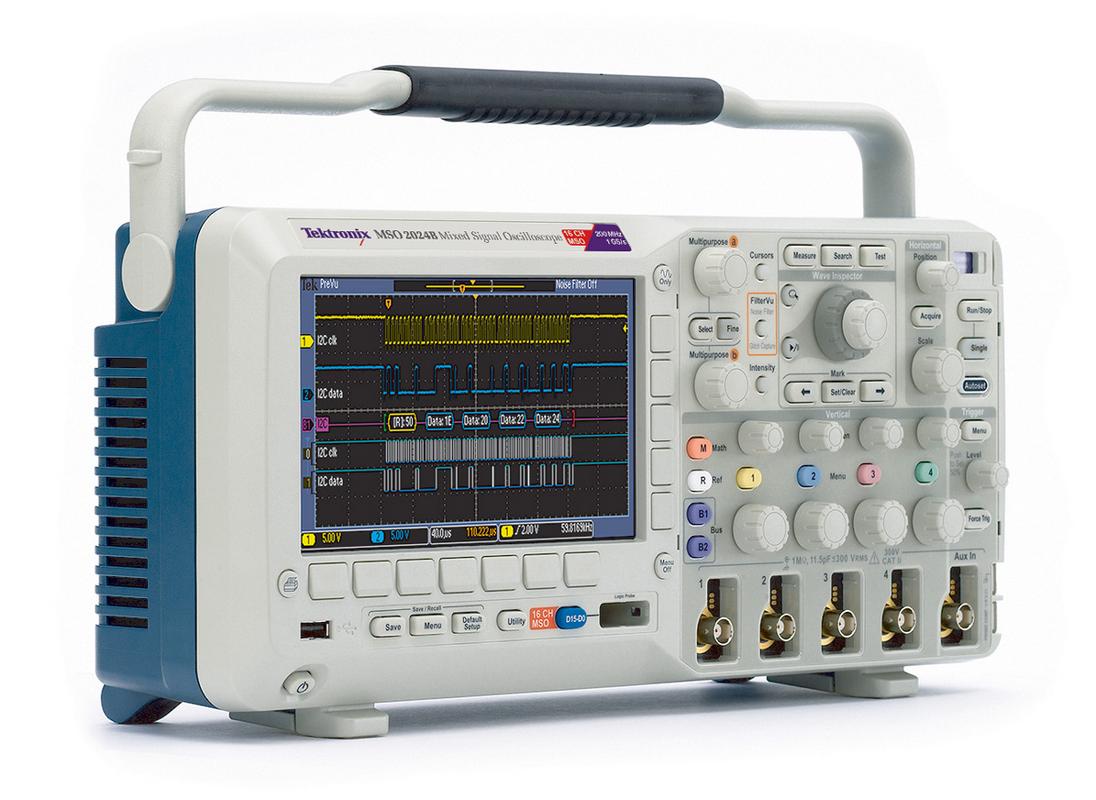

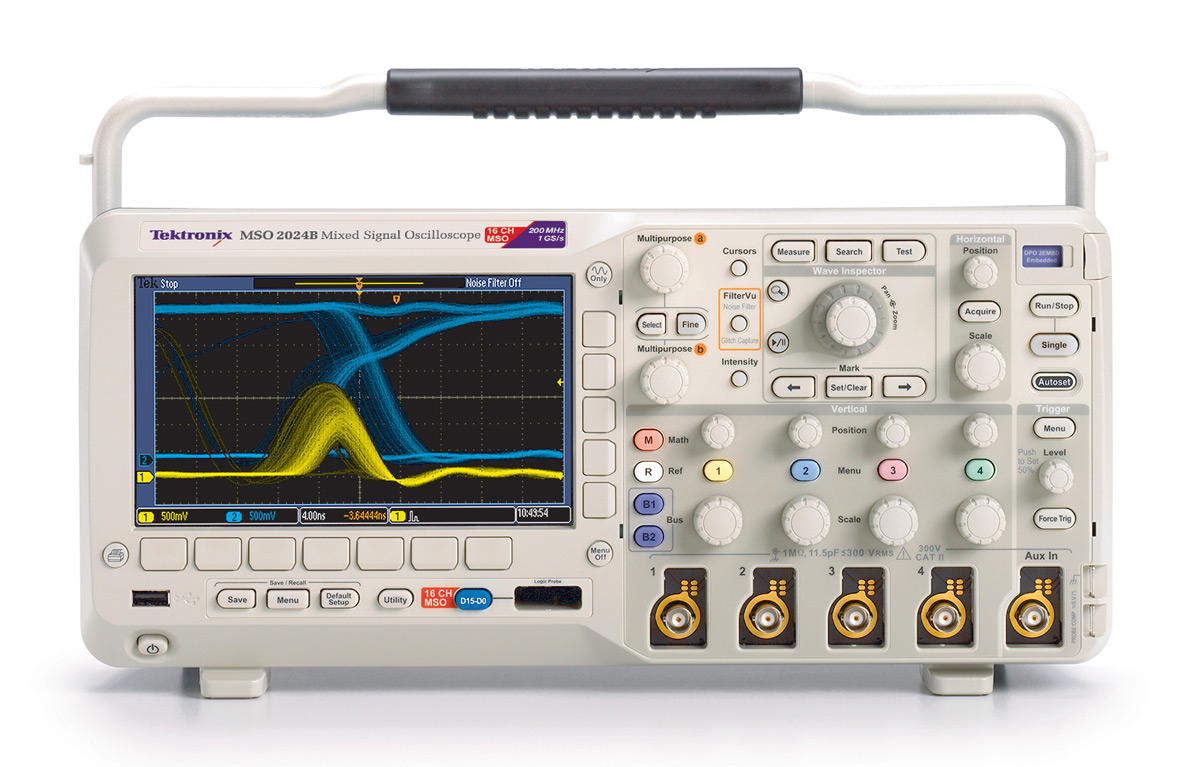

Осциллографы серии MSO 2000В имеют полосу пропускания до 200 МГц и частоту дискретизации 1 Гвыб./с, а также обеспечивают широкие функциональные возможности по отладке. Осциллограф обеспечивает улучшенную отладки функций на начального уровня цен. До 20 каналов для анализа аналоговых и цифровых сигналов, вы можете быстро найти и диагностировать проблемы в сложных конструкций. Благодаря Wave Inspector® управления для быстрой навигации и сигнала автоматизированной последовательной и параллельной шины анализа. Осциллограф Tektronix серии MSO 2000В предоставляет многофункциональные инструменты, необходимые для упрощения и ускорения отладки вашей сложной конструкции.
Возможности:
- Модели с полосой пропускания 100 МГц и 200 МГц;
- 2 или 4 аналоговых канала;
- Частота дискретизации до 1 Гвыб./с по всем каналам;
- Длина записи 1 млн. отсчетов по всем каналам;
- Максимальная скорость захвата 5000 осциллограмм в секунду;
- Расширенные функции системы запуска Запуск по последовательным интерфейсам и декодирование.
Простота использования:
- Панель управления Wave Inspector® облегчает навигацию и обеспечивает автоматизацию поиска данных в сигнале;
- Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы;
- 29 видов автоматических измерений и быстрое преобразование Фурье для упрощения анализа сигналов;
- Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматический выбор коэффициента ослабления и единиц измерения;
- 7-дюймовый (180 мм) цветной широкоформатный жидкокристаллический TFT дисплей;
- Малые габаритные размеры и небольшой вес — всего 134 мм в глубину при массе 3,6 кг.

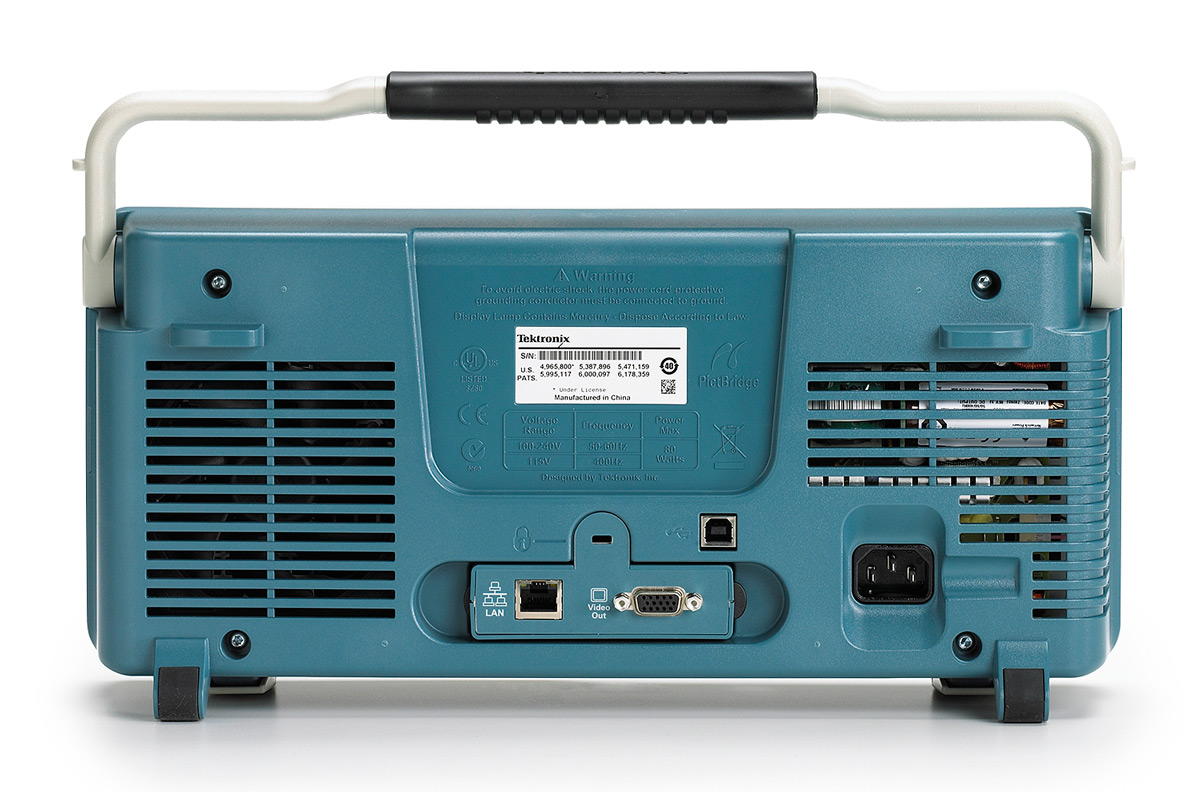

Возможности подключения:
- Порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных;
- Порт USB 2.0 на задней панели упрощает подключение к ПК и обеспечивает прямую распечатку на принтере, совместимом с технологией PictBridge®;
- Порт Ethernet 10/100 Base-T для подключения к локальным сетям и видеовыход для вывода изображения с экрана осциллографа на монитор или проектор (опции).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
52080-12 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
5 |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
480 x 234 |
|
Гарантия, (мес)
|
12 |
- Осциллограф DPO2022B
- Пятилетняя гарантия на все детали и работу, за исключением пробников
- Компакт-диск с документацией
- Шнур питания
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Расчетное время нарастания фронта | 2,1 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | AC, DC, GND |
| Входное сопротивление | 1 MΩ ±2%, 11.5 пФ ±2 пФ |
| Диапазон чувствительности | 2 мВ/дел to 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Погрешность усиления постоянного напряжения (с установленным смещением 0 В) | ±3% для чувствительности 10 мВ/дел to 5 В/дел ±4% для чувствительности 2 мВ/дел to 5 В/дел |
| Развязка каналов (любые два канала с одинаковой вертикальной чувствительностью) | ≥100:1 на частоте ≤200 МГц |
| Габаритные размеры | 180 x 377 x 134 мм |
| Масса | 3.6 кг |
Tektronix, Inc. - американская корпорация, один из мировых лидеров в производстве измерительной техники: осциллографов, логических анализаторов, генераторов, анализаторов и мониторов сигнала (спектра).
