ГОСРЕЕСТР
Артикул:
m-106519
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
48470-11
Количество каналов
—
4
Полоса пропускания
—
20 ГГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Скорость выборки в реальном времени до 50 Гвыб/с;
- Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
- Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
- Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
- Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
- Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
- Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
- Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним
- Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
- Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
- Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
- Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
48470-11 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
20 ГГц |
|
Частота дискретизации
|
100 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, RS-232, GPIB, DVI |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
12 |

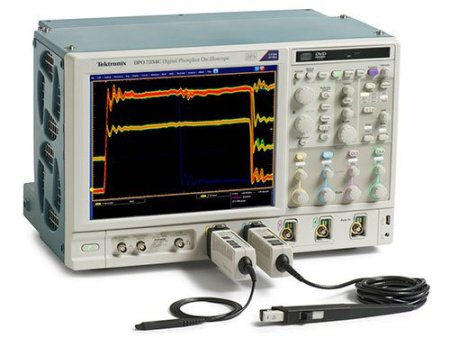

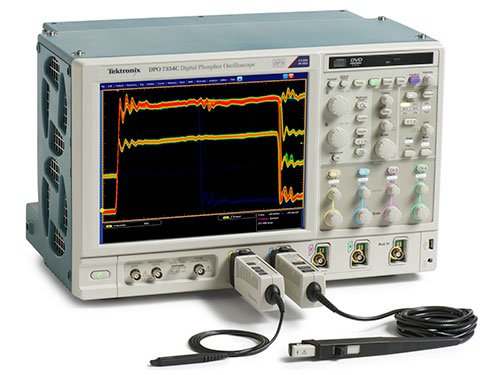

- Цифровой осциллограф DPO72004C
- Диск с дополнительным программным обеспечением
- Диск с программным обеспечением
- Кабель питания
- Клавиатура
- Краткое руководство пользователя
- Мышь
- Отсек для принадлежностей
- Передняя крышка
- Переходник с TekConnect® на BNC
- Переходник с TekConnect® на разъем 2,92 мм 4шт
- Свидетельство о калибровке
- Справочник по программированию GPIB (на диске)
- Файл PDF с описанием процедуры проверки характеристик
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 20 ГГц |
| Сопротивление входа | 50 Ом |
| Сопротивление 2 входа | Опция - 1 мОм |
| Максимальная частота дискретизации | 100 ГГц |
| Максимальный объем памяти | 31 | Опция - |
| АЦП (бит) | 8 |
| Особенности | Скорость обновления экрана до 300.000 осц./сек. Расширенная синхронизация (включая ТВ-синхронизацию). Автоматические (до 53-x параметров), курсорные измерения и гистограммы. Измерение джиттера и анализа характеристик глазковых диаграмм. Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска. Поддержка опциональных приложений - векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR. Интерфейс подключения пробников TekConnect. Вывод данных на печать. Выход для внешнего монитора. |
| Интерфейс | USB | LAN | GPIB | RS-237 |
| Дисплей | TFT, 30,7, 1024х768, 10х10, сенсорный |
| Масса (кг) | 24 |
Tektronix, Inc. - американская корпорация, один из мировых лидеров в производстве измерительной техники: осциллографов, логических анализаторов, генераторов, анализаторов и мониторов сигнала (спектра).
