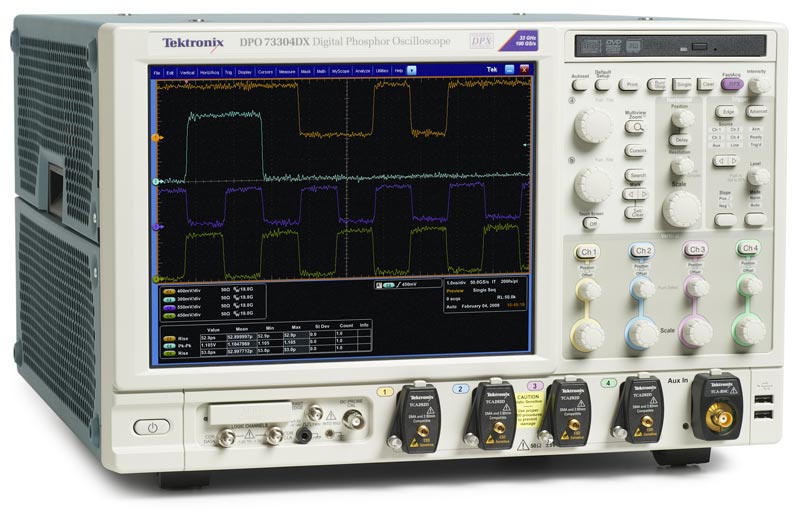

Уникальные возможности осциллографа DPO72304DX в сочетании с исключительными характеристиками захвата и анализа сигналов позволяют ускорить решение измерительных задач.
Возможности:
- Аналоговая полоса пропускания до 23 ГГц и время нарастания 17 пс предоставляют возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
- По всем четырем каналам одновременно:
- Полоса пропускания до 23 ГГц;
- Частота дискретизации в режиме реального времени до 50 Гвыб./с;
- Длина записи до 250 Мвыб. с функцией MultiView Zoom™ для быстрой навигации;
- Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал;
- Уникальная технология iCapture® позволяет просматривать аналоговые характеристики цифровых сигналов без переключения пробника;
- Система запуска по сигналам последовательных интерфейсов со скоростями до 6,25 Гбит/с обеспечивает запуск по определенной кодовой последовательности протокола NRZ или 8b/10b для локализации событий, зависящих от комбинации данных;
- Специализированное программное обеспечение для тестирования на соответствие различным стандартам, автоматизации измерений и простоты использования.
Особенности:
- Превосходная целостность сигнала и отличное соотношение сигнал-шум предоставляют самое точное отображение осциллограмм;
- Система запуска Pinpoint – минимальное время выявления аномалий в сигнале для эффективной диагностики и быстрого поиска решений;
- Визуальный запуск – точное задание момента запуска и нахождение редких событий в сложных сигналах;
- Поиск и маркировка позволяют находить интересующие события в осциллограмме аналоговых или цифровых сигналов и запускаться по ним;
- Опции автоматизированного запуска по сигналам последовательных шин и их декодирования для PCI Express, 8b/10b, I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, USB 2.0, HSIC, MIL-STD-1553B и MIPI D-PHY и M-PHY;
- P7600 и P7500 Пробники серии TriMode позволяют получить идеальный согласованный тракт от исследуемого устройства до входа осциллографа.
Интерфейсы:
- Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры;
- Встроенный порт Ethernet 10/100 для подключения к локальной сети и видеовыход для вывода изображения на монитор или проектор.
Поддержка приложений:
- Тестирование на соответствие стандартам высокоскоростных последовательных интерфейсов;
- ПО векторного анализа сигналов SignalVu;
- Анализ шин памяти DDR.
Области применения:
- Анализ целостности, джиттера и временных характеристик сигнала;
- Измерение характеристик сложных высокоскоростных систем;
- Проверка последовательных шин на соответствие стандартам;
- Отладка и анализ шин памяти;
- Проверка импульсных источников питания;
- Исследование переходных процессов;
- Производственное тестирование сложных электронных систем;
- Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
57169-14 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
23 ГГц |
|
Частота дискретизации
|
100 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, RS-232, GPIB, DVI |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
12 |
- Цифровой осциллограф DPO72304DX
- Руководство пользователя
- Переходник с TekConnect на разъем 2,92 мм 4шт
- Переходник с TekConnect на BNC
- Сумка для принадлежностей
- Передняя крышка
- Мышь
- Клавиатура
- Кабель питания
- Антистатический браслет
- Руководство программиста GPIB (на жестком диске прибора)
- Методика верификации параметров в формате pdf
- Сертификат калибровки
- Соответствие требованиям Z 540-1 и ISO9001
| Число аналоговых каналов | 4 |
| Аналоговая полоса пропускания по уровню -3 дБ (с отключаемой цифровой коррекцией) | 23 ГГц (2 канала); 23 ГГц (4 канала) |
| Полоса пропускания аналогового тракта (-3 дБ) | 23 ГГц |
| Время нарастания (тип.) |
по уровням 10 - 90 %: 17 пс по уровням 20 - 80 %: 13 пс |
| Частота дискретизации (1, 2 кан.) (макс. частота дискретизации 50 Гвыб/с, если сигнал цифрового канала подается на аналоговый канал через аналоговый мультиплексор iCapture) | 100 Гвыб./с |
| Частота дискретизации (3, 4 кан.) | 50 Гвыб./с |
| Частота дискретизации (режим ET/IT) | 10 Твыб./с |
| Длина записи на канал (стандартная конфигурация) |
31,25 млн. точек 62,5 млн. точек (серия MSO70000) |
| Длина записи на канал (с опцией 5XL) | 62,5 млн. точек |
| Длина записи на канал (с опцией 10XL) | 125 млн. точек |
| Длина записи на канал (с опцией 20XL) | 250 млн. точек |
| Длина записи на канал (с опцией 50XL) | 500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах |
| Разрешение по времени | 10 пс (100 Гвыб./с) |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000) | 0,63 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL) | 1,3 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL) | 2,5 мс |
| Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL) | 5 мс в каждом канале, 10 мс на двух каналах |
| Вертикальный шум (% от полного диапазона), типовой (50 мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации) | 0.58% |
| Диапазон скорости развертки (режим Авто) | От 10 пс/дел. до 1000 с/дел. |
| Разрешение по времени (режим ET/IT) | 100 фс |
| Ср. кв. погрешность измерения интервала времени при длительности < 100 нс; однократный запуск; время нарастания сигнала = 1,2 от времени нарастания осциллографа, 100 мВ/дел., ограничение полосы пропускания вкл.; макс. частота дискретизации | 639 фс |
| Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE) | < 380 фс |
