Осциллограф Keysight DSOX2004A – 4-канальная модель с частотным диапазоном 70 МГц из линейки InfiniiVision X, лабораторный прибор с широкими возможностями. Оборудование может использоваться для базовых измерений на производстве, в лабораторной и ремонтной практике, а также в учебных учреждениях.
Важным преимуществом является расширяемость – с помощью доступных опций устройство, при необходимости, может быть легко модернизировано до уровня старшей модели своей серии, а также дооснащен дополнительными функциями.
Инновационная конструкция:
Цифровые осциллографы линейки InfiniiVision 2000 X построены на основе патентованной архитектуры MegaZoom IV. Все основные функции реализованы на аппаратном уровне с задействованием специализированной СБИС. Чип с встроенным контроллером использует ресурсы памяти, минуя ЦП, что существенно повышает быстродействие без удорожания прибора, и обеспечивает более высокую эффективность, по сравнению с программными решениями.
Keysight DSOX2004A снабжен интегрированным вольтметром, частотомером, логическим анализатором на 8 цифровых каналов, генератором сигналов с режимом модуляции и аппаратным анализатором протоколов. Последние три из них доступны опционально и активируются соответствующими ключами, позволяя наращивать функциональность прибора без вскрытия корпуса и внесения изменений в конструкцию. Также с помощью опций можно расширить полосу пропускания и задействовать режим тестирования по маске. Для анализа записанных осциллограмм на внешнем ПК предлагается ПО Infiniium Offline.
Преимущества:
- Крупноразмерный дисплей 8,5 дюймов по диагонали – самый большой среди осциллографов начального уровня, обеспечивает высокую наглядность и информативность модели.
- Глубокая память объемом 1 Мвыб с высоким быстродействием и поддержкой сегментации доступна во всех режимах работы осциллографа, выполняя захват информативных элементов осциллограмм на больших временных промежутках без уменьшения полосы пропускания; обнаружение событий по заданным параметрам упрощают функции поиска и навигации.
- Порты USB обеспечивают обмен и сохранение данных; для работы в сетевом режиме следует задействовать опциональные модули GPIB или LAN-VGA.
- Генератор может воспроизводить сигналы разной формы: синусоидальной, прямоугольной, пилообразной, импульсной, линейной и шума, с модуляцией AM, FM или FSK.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
48998-12 |
Количество каналов
|
4 |
Полоса пропускания
|
70 МГц |
Частота дискретизации
|
2 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
8,5" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
12 |
- Цифровой осциллограф Keysight DSOX2004A
- N2862B Пассивный пробник 10:1, 150 МГц
- Инструкция по эксплуатации
Полоса пропускания | 70 МГц |
Аналоговые каналы | 4 |
Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
Частота дискретизации | 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах |
Глубина памяти | 100 Квыб |
Вертикальное разрешение | 8 бит |
Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
Погрешность коэффициента усиления на постоянном токе |
2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3% |
Горизонтальное разрешение | 2,5 пс |
Коэффициент развертки | 5 нс/дел - 50 с/дел |
Ограничение полосы пропускания | 20 МГц |
Входной импеданс | 1 МОм, 18 пФ |
Погрешность временной базы | 25 ± 5 ppm |
Режимы сбора данных: Нормальный С усреднением Сегментированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 500 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска: Принудительный По перепаду По ТВ сигналу По длительности импульса Логический |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигналов любом канале Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) Запуск по логической комбинации двух активных каналов |
Измерения | 25 автоматических измерений |
Математические функции | Сложение, вычитание, умножение, БПФ |
Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
8 (для моделей MSOX или моделей DSOX после апгрейда) 1 ГВыб/с ± 10 В |
Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
Скрорость обновления дисплея | 50 000 осциллограмм в секунду |
Интерфейс: Стандартно Опционально |

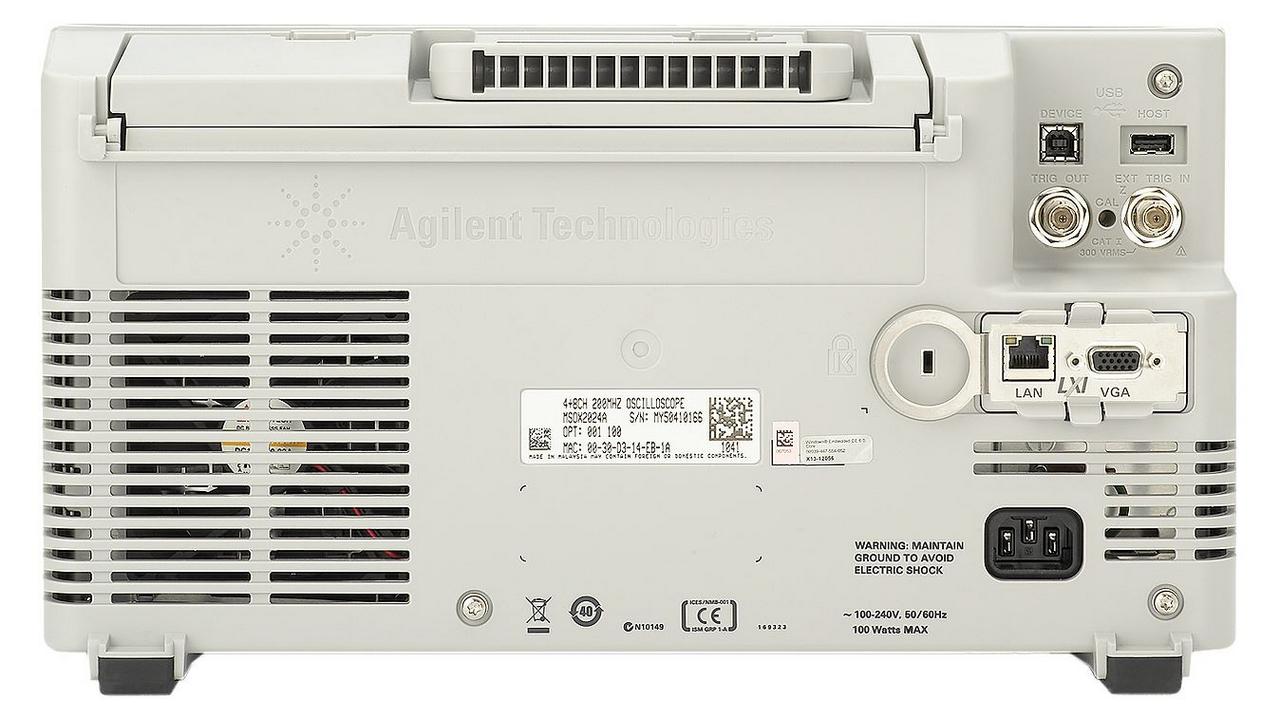

USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
Вес | 3,85 кг |
