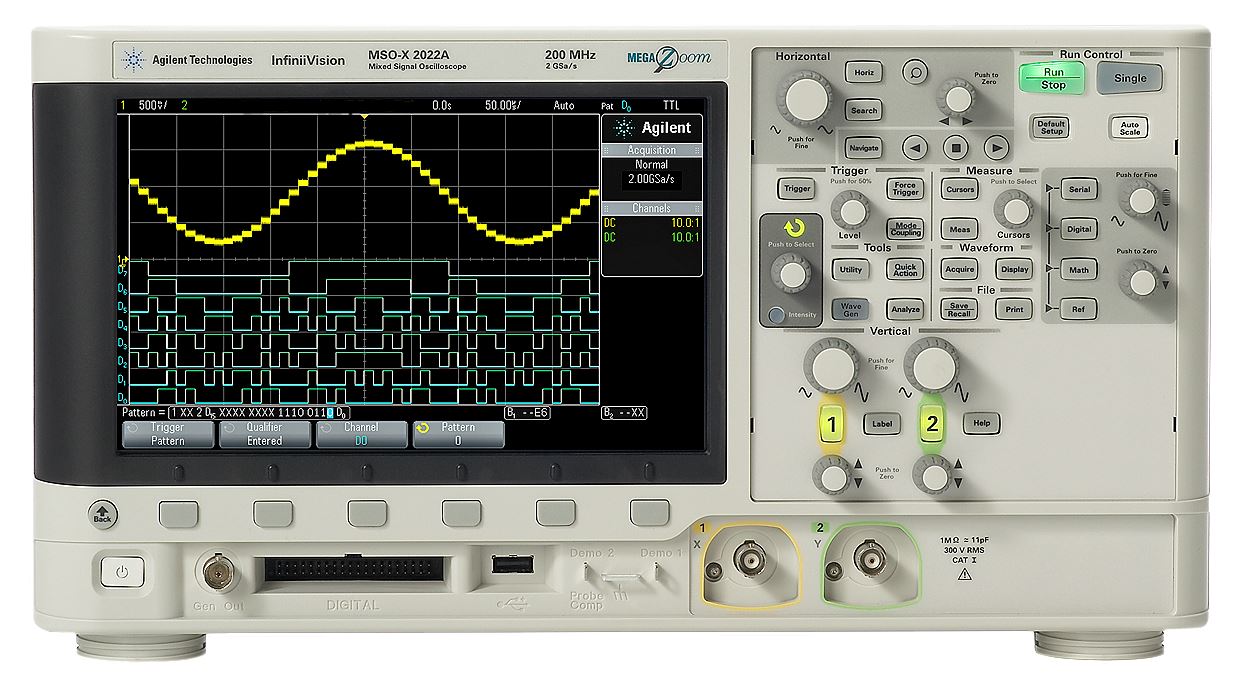

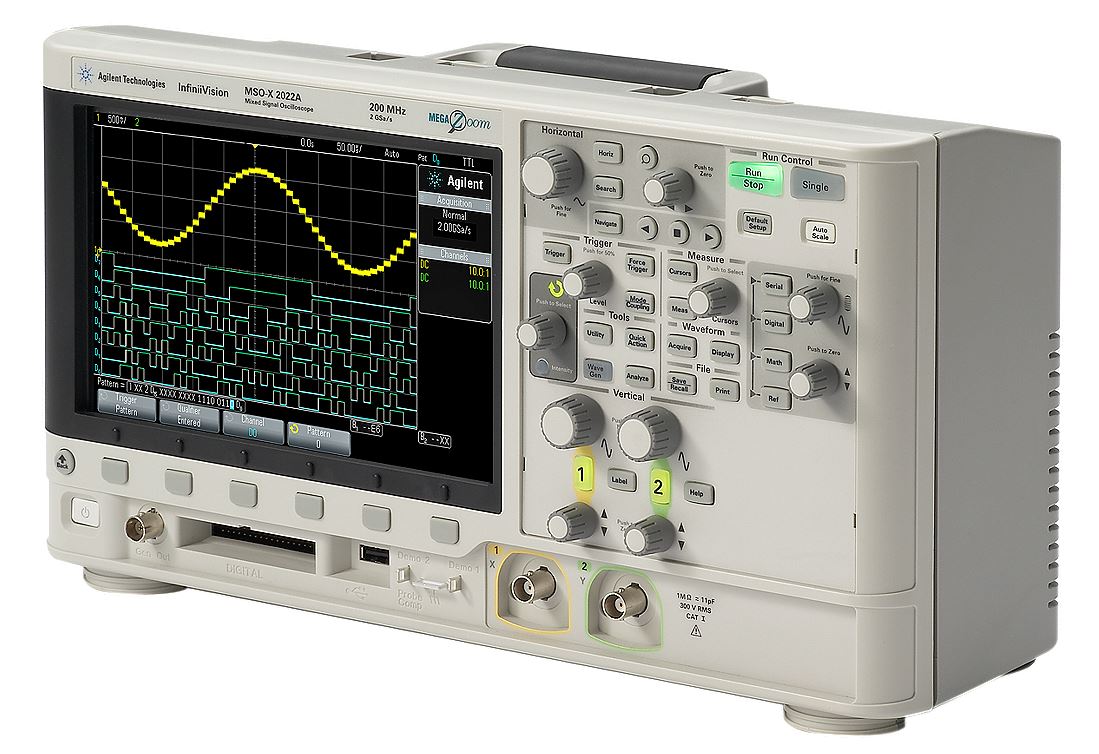

Осциллограф DSOX2012A

Осциллограф Keysight DSOX2012A сконструирован на основе аппаратной платформы InfiniiVision-Х с архитектурой MegaZoom IV, которая характеризуется большой глубиной памяти и высокой скоростью обновления сигналов для своего ценового диапазона. Прибор оборудован двумя аналоговыми каналами с полосой пропускания 100 МГц и отличается более доступной ценой, по сравнению с высокопроизводительными устройствами старших классов, функциональность которых востребована только при решении задач повышенной сложности, редко встречающимися в повседневной практике.

Возможности:

Цифровой осциллограф Keysight DSOX2012A обладает улучшенной наглядностью, по сравнению с изделиями бюджетной категории – за счет использования 8,5-дюймового дисплея с 64 уровнями яркости. Сбор данных может осуществляться в реальном времени и с заданным числом усреднений, в том числе с задействованием режима повышенного вертикального разрешения до 12 бит.

Прибор реализует 23 измерения в автоматическом режиме, математические действия с сигналами каналов и базовый частотный анализ с использованием БПФ. Для захвата питчей служит функция обнаружения пиков. Доступен режим сегментированной памяти, что упрощает анализ продолжительных процессов, а функции поиска и навигации ускоряют выявление событий, сбоев и аномалий.

Преимущества:

• Технология MegaZoom – функции графического пользовательского интерфейса, синхронизации, анализа протоколов, тестирования по маске, измерений и поиска реализуются на отдельной интегральной микросхеме, без задействования ресурсов центрального процессора, за счет чего повышена производительность и быстродействие осциллографа.
• Встроенные аппаратные средства измерений – в базовом варианте цифровой осциллограф оснащен внутренним вольтметром и частотомером, которые задействуются независимо от функций запуска, позволяя контролировать параметры сигналов без использования курсоров.
• Гибкая модернизация – с помощью опций и лицензий можно расширить полосу пропускания до 200 МГц, активировать дополнительные режимы синхронизации и анализа шин, повысить функциональность до уровня MSO для работы со смешанными сигналами, дооснастить прибор генератором, интерфейсами для работы в сетевом режиме и вывода видеоизображения на внешние устройства, и т.д.
• Функции обучения – производитель предлагает готовые учебные материалы в виде модульных обучающих комплектов из набора слайдов, которые специально разработаны для ВУЗов соответствующей специализации.
