Осциллограф DSOX2014A

Осциллограф Keysight DSOX2014A выделяется высокой производительностью и расширенной функциональностью, которых удалось достичь благодаря использованию специализированной СБИС на патентованной архитектуре Megazoom IV с быстродействующей глубокой памятью 1 Мвыб, поддерживающей режим сегментации. Прибор оснащен 4 аналоговыми каналами с полосой пропускания 100 МГц, 8,5-дюймовым дисплеем, встроенным частотомером и вольтметром.

Предусмотрена возможность опционального расширения частотного диапазона цифрового осциллографа до 200 МГц, дооснащения прибора внутренним генератором с поддержкой модуляции AM, FM и FSK, логическим анализатором с 8 цифровыми каналами для работы со смешанными сигналами, функциями расширенного запуска и декодирования данных компьютерных, автомобильных и промышленных шин, режимом тестирования по маске.

Преимущества:

• Расширенная функциональность без увеличения бюджета – функции аппаратных измерений, генерирования сигналов, запуска, анализа, декодирования протоколов, тестирования по маске реализованы на одной СБИС, за счет чего осциллограф обладает компактными размерами и доступной ценой.
• Высокое быстродействие обеспечивается благодаря коротким связям между функциональными элементами, без задействования центрального процессора прибора, и за счет прямого доступа к памяти, которая выделяется для каждого канала и мгновенно реагирует на изменение входного сигнала или воздействия органов управления.
• Программная модернизация – дополнительные функции и режимы, за исключением коммуникационных, активируются путем ввода ключей, без разборки устройства и доустановки внутренних модулей, что можно осуществлять без визита в сервисный центр.

Возможности:

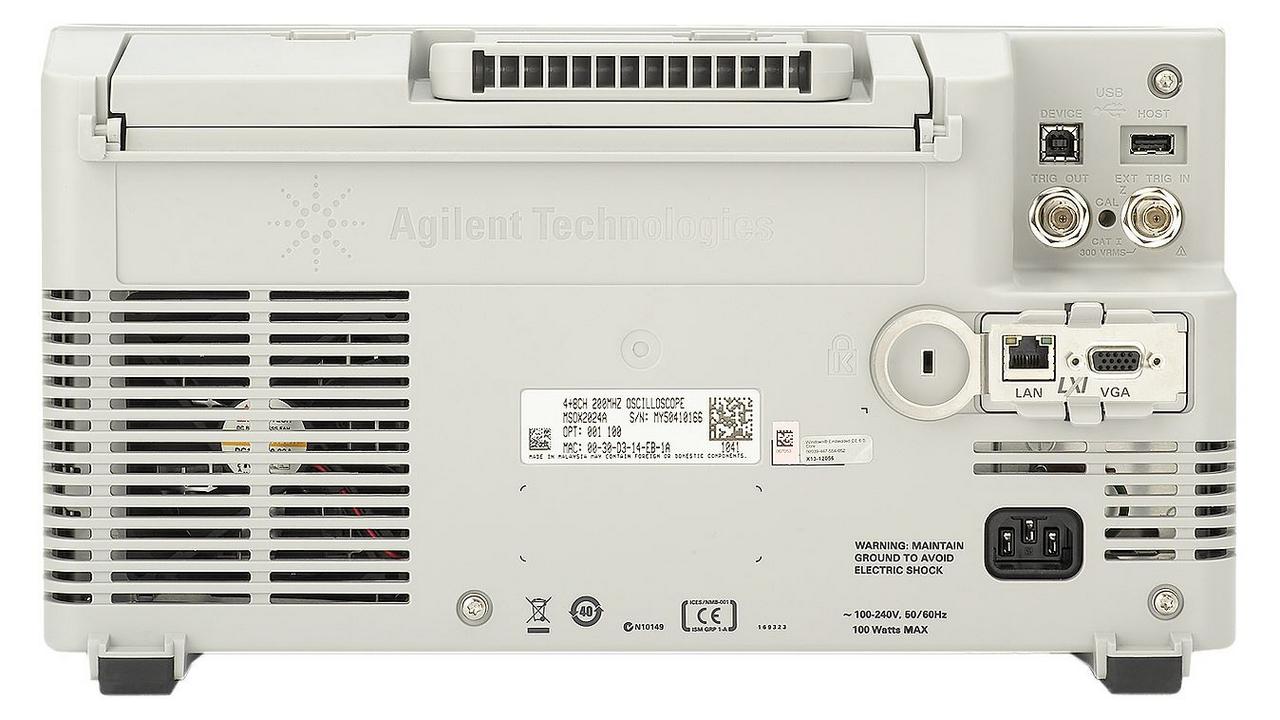

USB-хосты на передней и задней панелях осциллографа Keysight DSOX2014A можно использовать для подключения клавиатуры, принтера или съемного накопителя, обеспечивающего сохранение и перенос настроек, опорных сигналов, масок, осциллограмм, снимков с экрана и т.д. USB-порт позволяет реализовать полноценное дистанционное управление с помощью ПК. Дополнительно прибор может быть доукомплектован интерфейсной платой GPIB для коммуникации с другими лабораторными устройствами, или модулем LAN-VGA, который реализует доступ к локальным сетям и возможность трансляции изображения на монитор или проектор. Осциллографом можно удалённо управлять с помощью команд SCPI, а также через виртуальную панель VNC, используя веб-браузер на ПК или планшетном устройстве.
