Осциллограф DSOX2022A

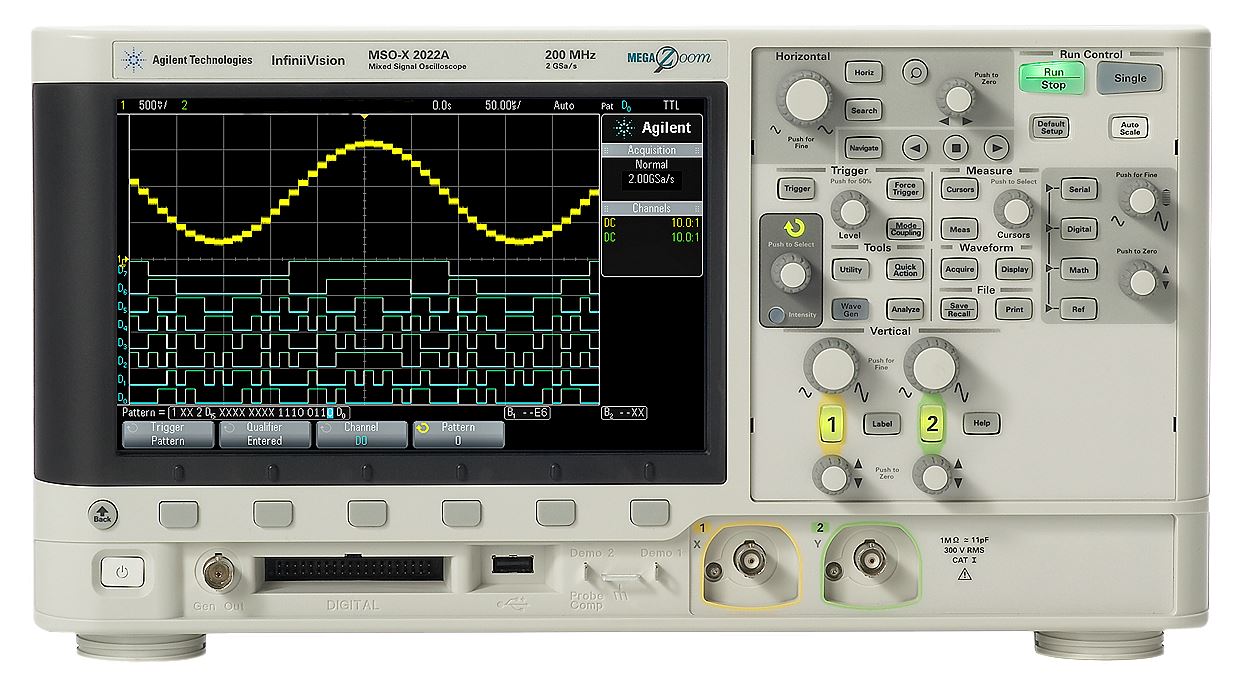

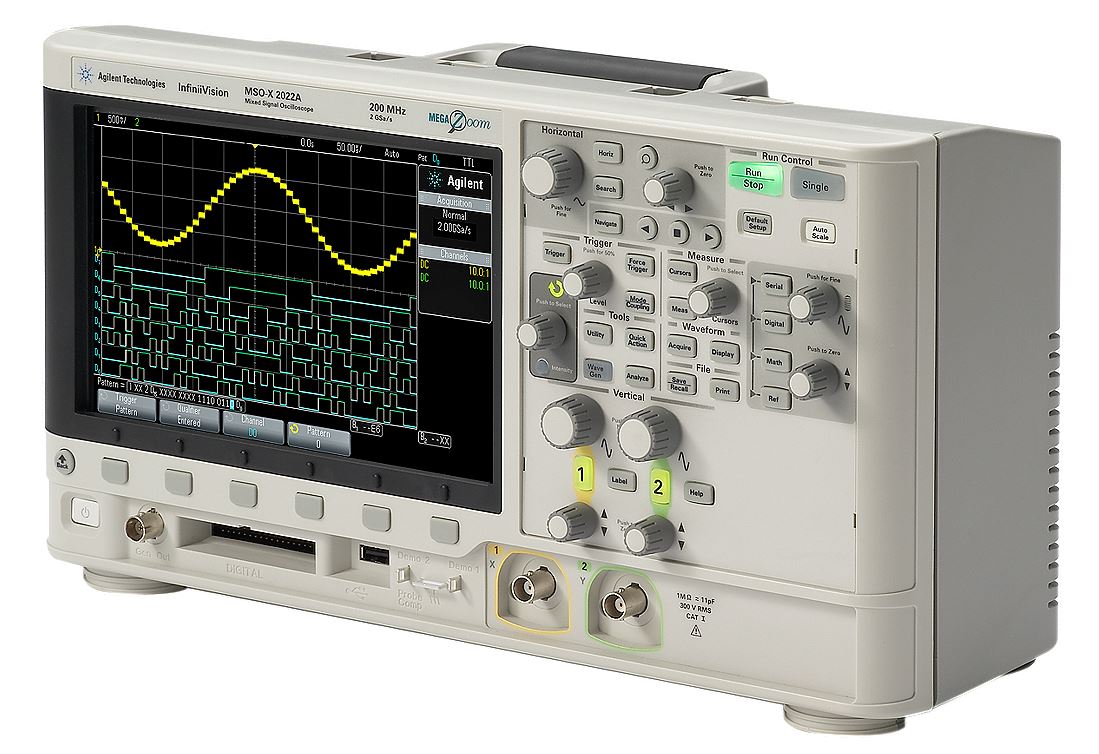

Осциллограф Keysight DSOX2022A из семейства InfiniiVision серии Х оборудован двумя аналоговыми каналами с полосой пропускания 200 МГц и глубокой памятью MegaZoom IV. При относительной доступности модель обладает высокой производительностью, позволяя эффективно выполнять полный перечень базовых измерений в ходе НИОКР, а также при диагностике радиоэлектронной аппаратуры. Благодаря наличию встроенной справочной системы и дополнительных материалов в виде обучающих пакетов прибор может использоваться в ВУЗах для изучения аналоговой электроники, вопросов электромагнитной совместимости и т.д.

Преимущества:

• Компактное исполнение – базовые и опциональные функции построения осциллограмм, измерений, анализа, тестирования по маске и пр. интегрированы в специализированную СБИС, что позволило уменьшить общие габариты и вес.
• Возможность регистрации сложных сигналов большой продолжительности со всеми аномалиями и редкими сбоями за счет высокого быстродействия и значительной глубины памяти MegaZoom IV.
• Высокая производительность благодаря реализации измерительных и вычислительных функций на аппаратном уровне, что снижает нагрузку на центральный процессор цифрового осциллографа.
• Меньшая цена, по сравнению с осциллографами, оборудованными отдельными модулями вольтметра, частотомера, генератора, анализатора протоколов и сигналов в виде подключаемых блоков.

Измерения и анализ:

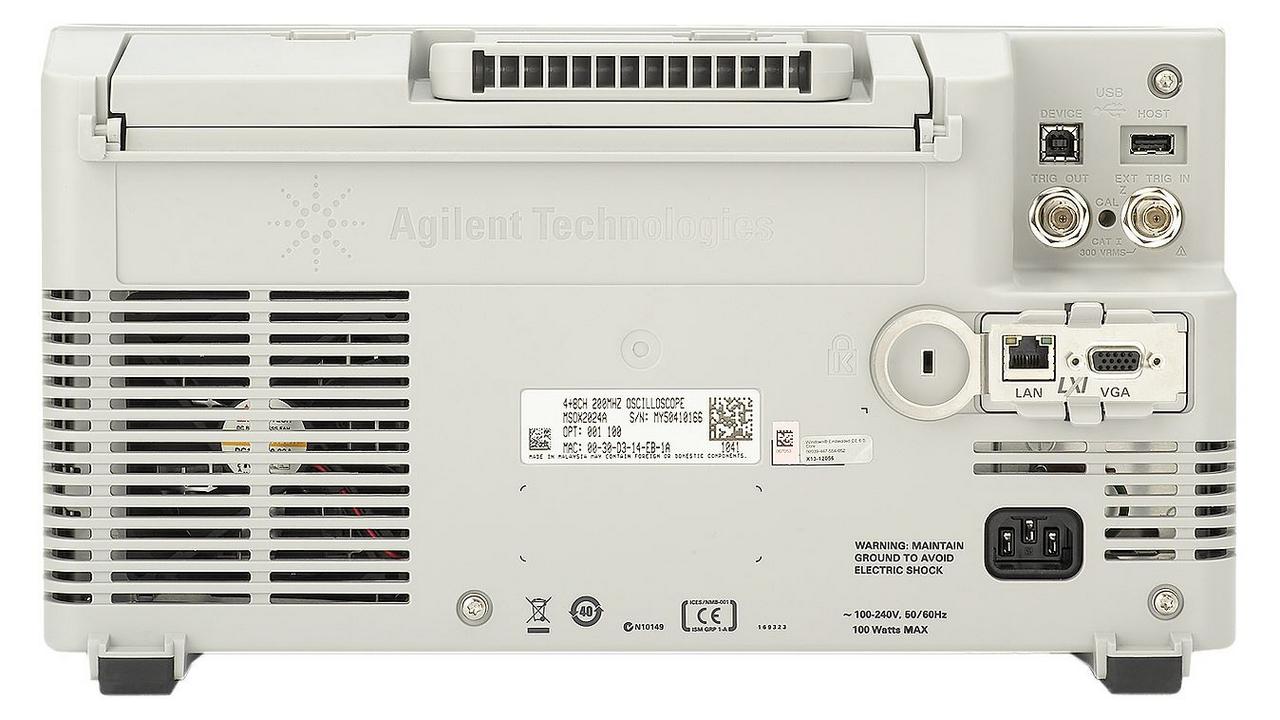

В режиме автоматических измерений осциллограф Keysight DSOX2022A способен контролировать до 23 параметров сигнала. Режимы внутреннего частотомера и цифрового вольтметра доступны в базовой модификации. Поддерживаются функции БПФ и математические операции с сигналами. Увеличенный размер экрана, по сравнению с серией 1000A, дает возможность просматривать на 50% больше информации без прокрутки. С целью подключения к ПК для реализации дистанционного управления и задействования съемных носителей для переноса данных прибор снабжен интерфейсом USB и двумя хост-портами.

Модернизация:

Широкий набор лицензий и опций позволяет гибко расширять возможности осциллографа. Он может быть дополнительно оснащен цифровыми входами для анализа смешанных сигналов, функциональным генератором с разными вариантами модуляции, дополнительными режимами тестирования по маске, запуска и анализа протоколов, интерфейсами LAN/VGA или GPIB и т.д. Для анализа сигналов на ПК предлагается ПО Infiniium Offline.
