Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
48998-12
Количество каналов
—
2
Полоса пропускания
—
350 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

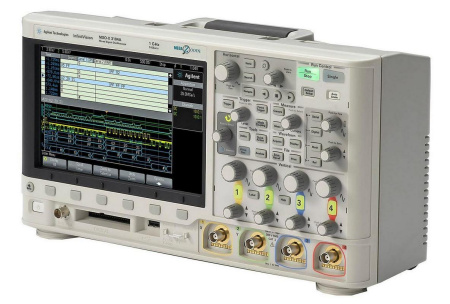

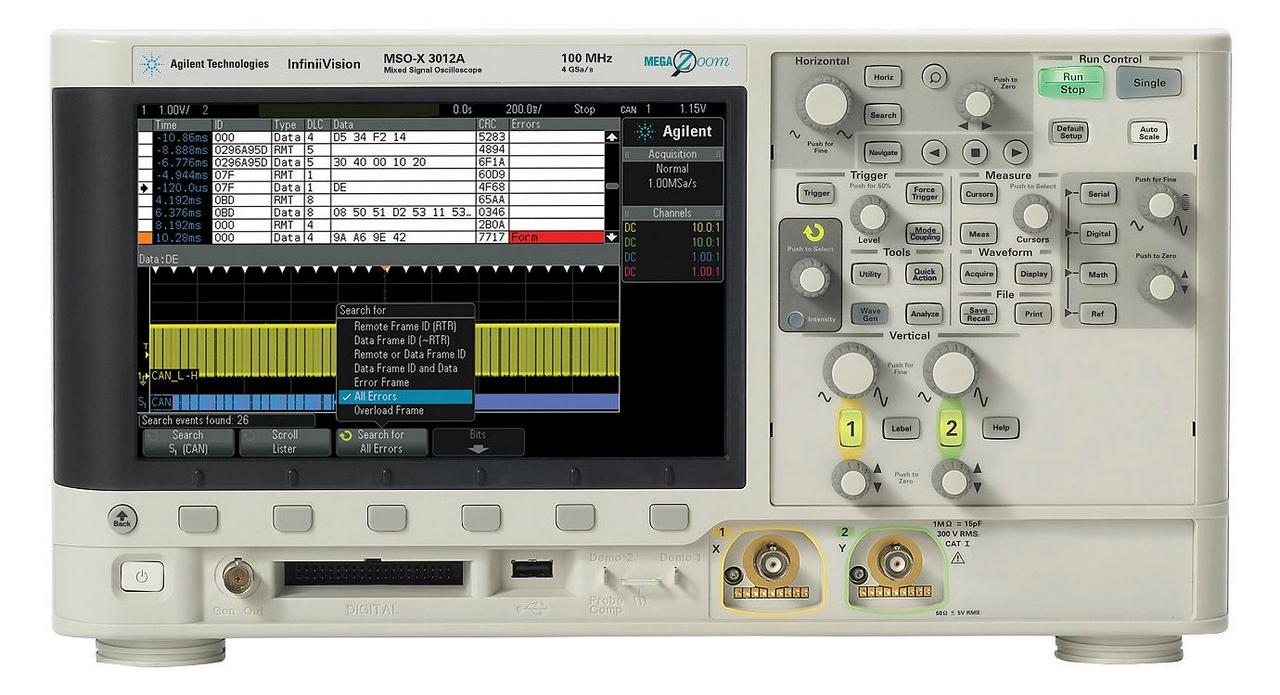

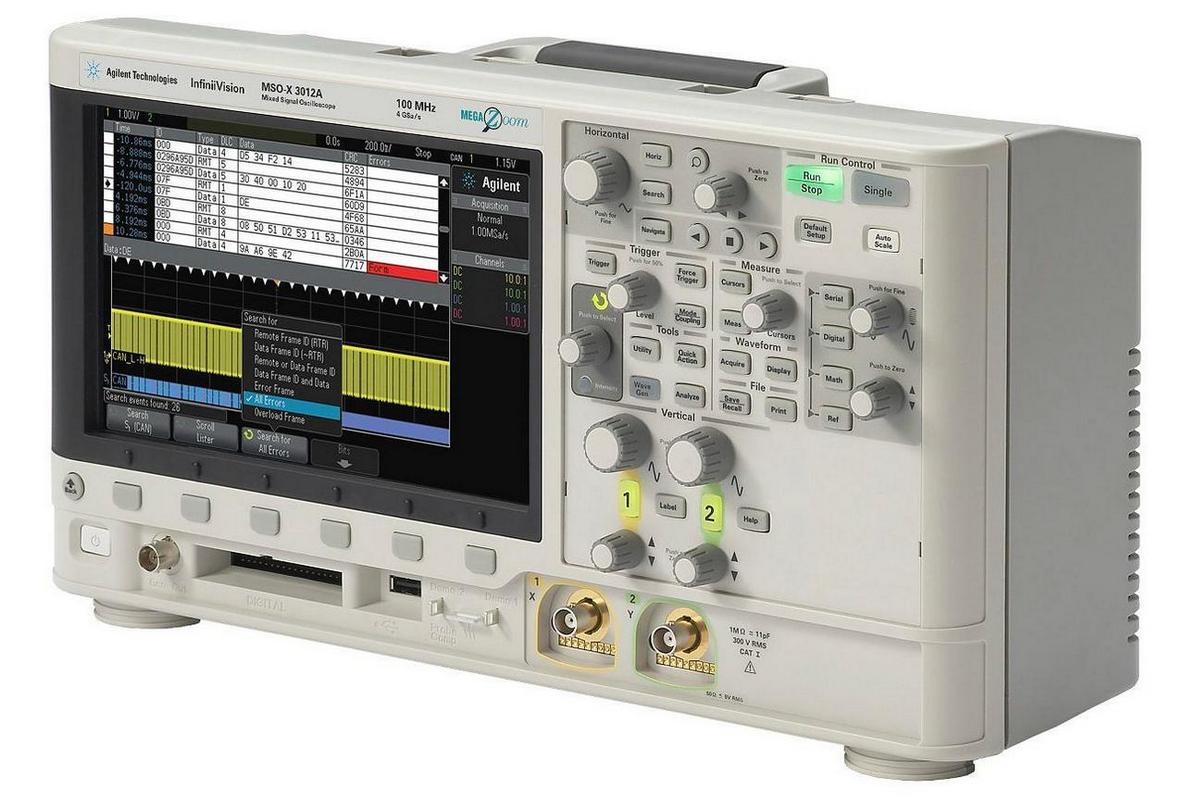

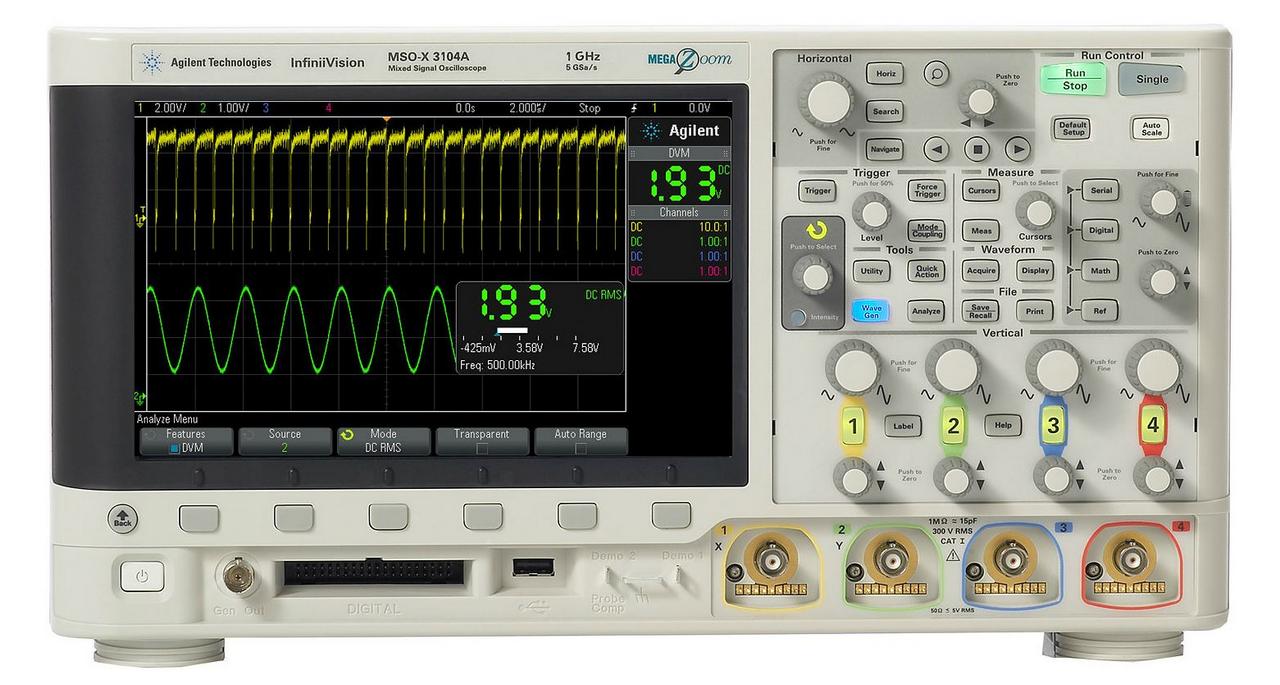

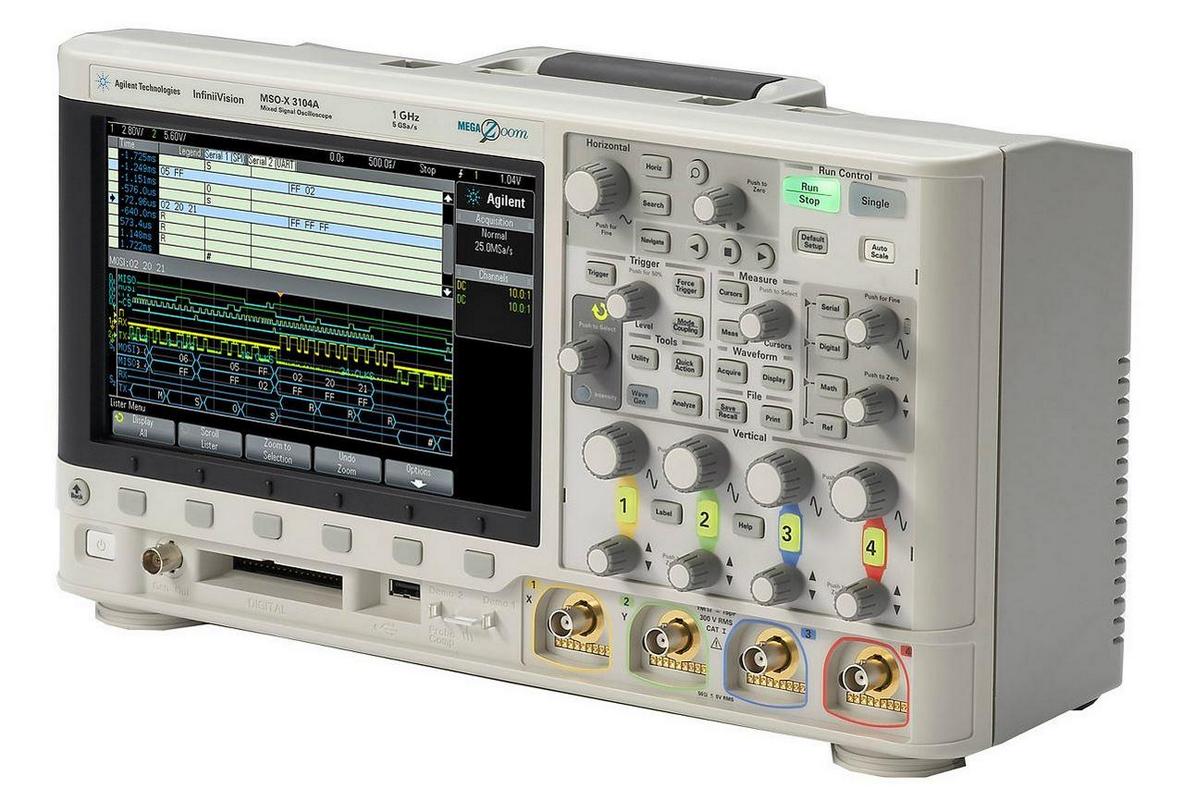

- Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA
- Высочайшая скорость обновления экрана до 1 000 000 осциллограмм в секунду
- Глубокая память - 2 МВыб (опционально до 4 МВыб)
- Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX)
- Единственный в отрасли интегрированный генератор сигналов 20 МГц
- Анализатор протоколов
- Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа
- Опциональный анализ протоколов: I²C, SPI, RS232, UART, CAN, LIN, и I²S
- Режим сегментированной памяти
- Автоматический тест на соответствие маске
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
48998-12 |
Количество каналов
|
2 |
Полоса пропускания
|
350 МГц |
Частота дискретизации
|
4 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
8,5" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
12 |
- Прибор
- Документация
- N2890A Пассивный пробник 10:1, 500 МГц
Полоса пропускания | 350 МГц |
Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
Глубина памяти | 2 Квыб (4 Мвыб опционально) |
Число каналов | 2 |
Вертикальное разрешение | 8 бит |
Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
Погрешность коэффициента усиления на постоянном токе | ± 2% |
Горизонтальное разрешение | 2,5 пс |
Коэффициент развертки | 5 нс/дел - 50 с/дел |
Ограничение полосы пропускания | 20 МГц |
Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
Погрешность временной базы | 25 ± 5 ppm |
Режимы сбора данных: Нормальный С усреднением Сегментированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
Измерения | 34 автоматических измерения |
Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
Скорость обновления дисплея | 1 000 000 осциллограмм в секунду |
Интерфейс Стандартно Опционально |

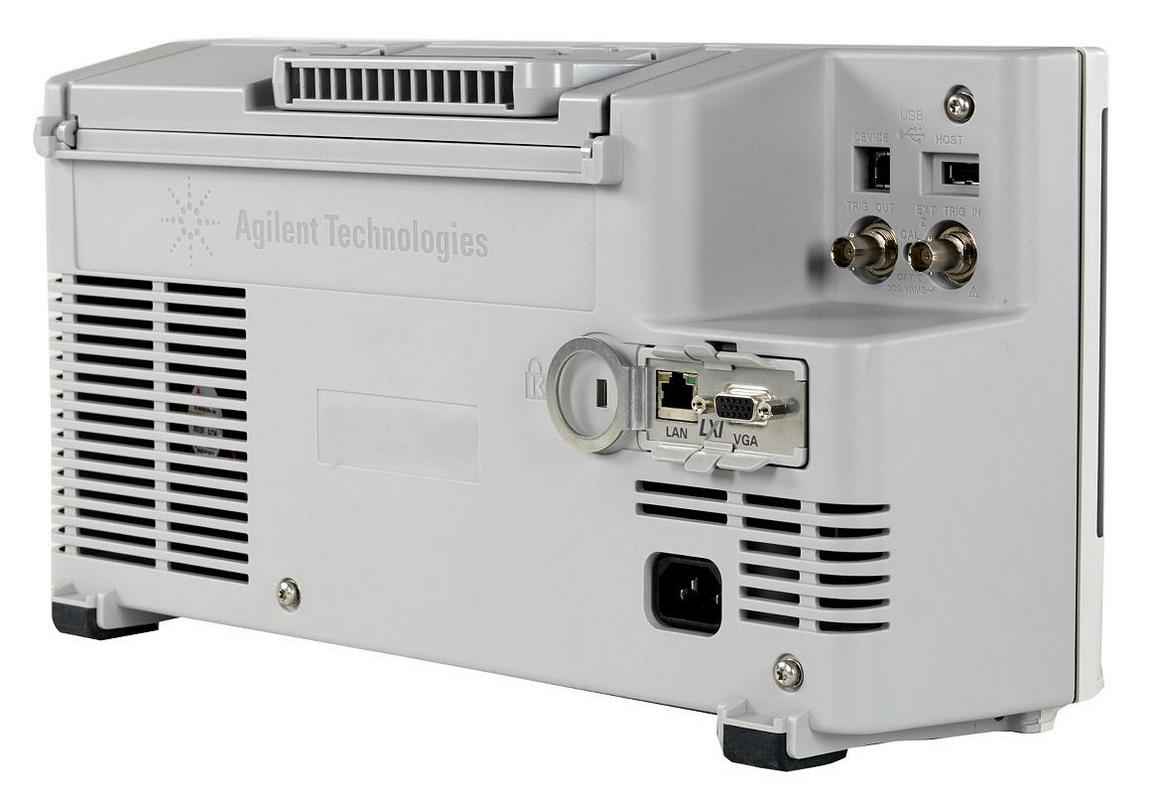

USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
