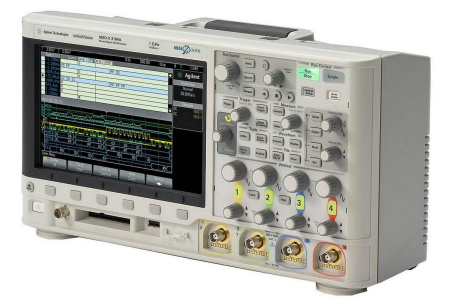

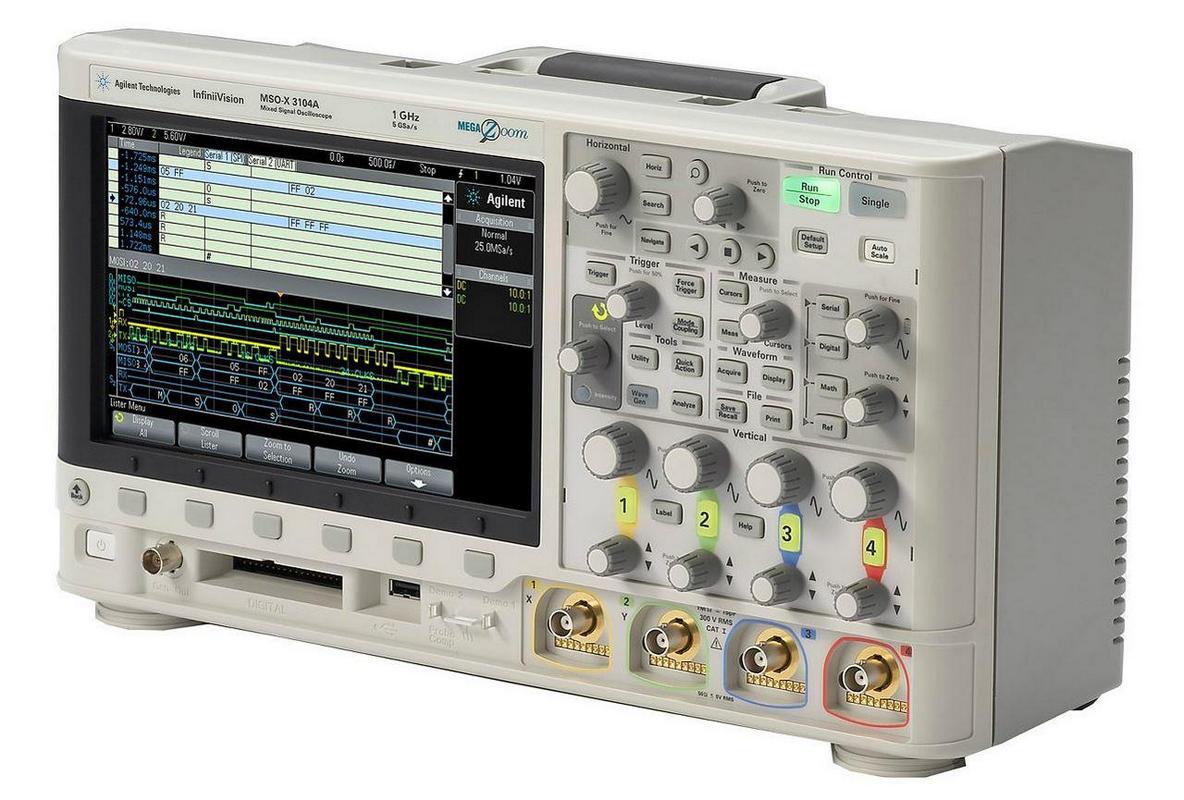

Осциллограф DSOX3034A — это высококлассное устройство для визуализации и анализа электрических сигналов, разработанное с учетом современных требований к точности, удобству и функциональности. Он зарегистрирован в Государственном реестре средств измерений под номером 48998-12, гарантируя его соответствие высоким стандартам качества и надежности.
Одним из ключевых достоинств DSOX3034A является его способность одновременно обрабатывать сигналы с четырех каналов. Это делает его идеальным выбором для сложных задач, требующих одновременного анализа нескольких сигналов, таких как исследование электрических цепей в системах с множеством каналов или диагностика неисправностей в сложных электронных устройствах.
Осциллограф оснащен широкой полосой пропускания 350 МГц, что позволяет ему захватывать и отображать высокочастотные сигналы без потерь информации. Кроме того, частота дискретизации 4 Гвыб/c гарантирует высокую точность и детализацию при анализе сигналов. Для обеспечения высокого вертикального разрешения используется 8-битный аналого-цифровой преобразователь, что позволяет устройству улавливать даже самые слабые изменения в сигнале.
Входной импеданс DSOX3034A составляет 1 МОм/50 Ом, что делает его совместимым с широким спектром электрических цепей. Интерфейс AutoProbe облегчает подключение и настройку осциллографа, обеспечивая быстрый и точный доступ к сигналам. Горизонтальное разрешение 2,5 пс позволяет устройству захватывать и отображать даже быстропеременные сигналы с высокой детализацией.
Дисплей DSOX3034A — это 8,5-дюймовый цветной WVGA TFT LCD, обеспечивающий яркую и четкую визуализацию сигналов. Он идеально подходит для работы в различных условиях освещенности, от темных лабораторий до ярко освещенных производственных цехов. Интерфейс USB позволяет легко подключать осциллограф к компьютерам и другим устройствам для передачи данных и управления функциями.
Одна из наиболее примечательных особенностей DSOX3034A — это его опциональный анализ протоколов. Он поддерживает несколько распространенных протоколов, включая I²C, SPI, RS232, UART, CAN, LIN и I²S. Это делает осциллограф незаменимым инструментом для разработчиков и инженеров, работающих с микроконтроллерами, микропроцессорами и другими устройствами, основанными на этих протоколах.
В заключение, осциллограф DSOX3034A является мощным и универсальным инструментом для анализа электрических сигналов. Его уникальная комбинация характеристик, таких как широкий диапазон частот, высокое разрешение и поддержка нескольких протоколов, делает его идеальным выбором для инженеров, ученых и разработчиков, работающих в различных областях электроники и вычислительной техники.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
48998-12 |
Количество каналов
|
4 |
Полоса пропускания
|
350 МГц |
Частота дискретизации
|
4 Гвыб/c |
Диагональ дисплея, дюйм
|
8,5" |
Интерфейс
|
USB |
Питание
|
100-240 В |
Тип дисплея
|
ЖК |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
12 |
- Прибор
- Документация
- N2890A пассивный пробник 10:1, 500 МГц
Полоса пропускания | 350 МГц |
Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
Глубина памяти | 2 Квыб (4 Мвыб опционально) |
Число каналов | 4 |
Вертикальное разрешение | 8 бит |
Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
Погрешность коэффициента усиления на постоянном токе | ± 2% |
Горизонтальное разрешение | 2,5 пс |
Коэффициент развертки | 5 нс/дел - 50 с/дел |
Ограничение полосы пропускания | 20 МГц |
Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
Погрешность временной базы | 25 ± 5 ppm |
Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
Измерения | 34 автоматических измерения |
Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
Интерфейс Стандартно Опционально |

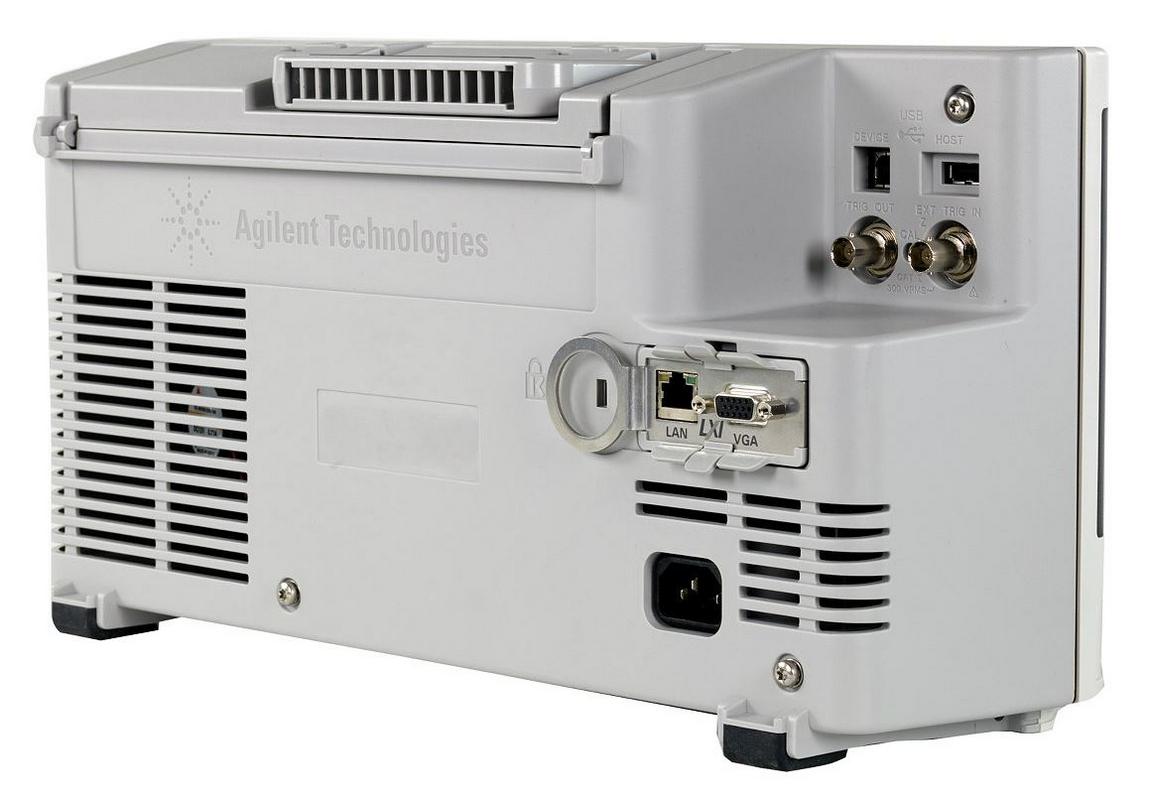

USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
