ГОСРЕЕСТР
Артикул:
m-106591
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
65852-16
Количество каналов
—
2
Полоса пропускания
—
40 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

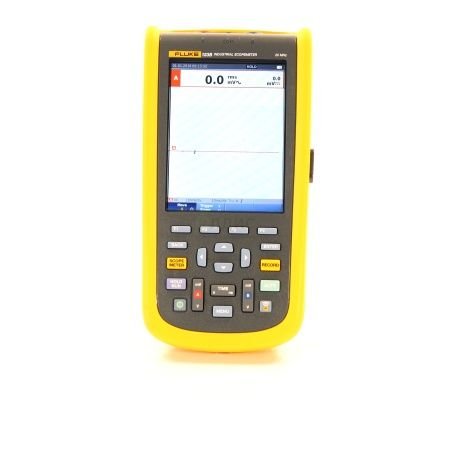

Промышленный портативный осциллограф серии Fluke 120 — это прочный осциллограф для поиска и устранения неисправностей промышленного электротехнического и электромеханического оборудования и задач технического обслуживания.
Это поистине универсальный и простой в применении измерительный прибор, в котором соединены осциллограф, мультиметр и высокоскоростной регистратор.
Осциллограф серии Fluke 120 также интегрирован с мобильным приложением Fluke Connect® и ПО FlukeView® для ScopeMeter, что расширяет возможности совместной работы, анализа данных и архивирования важной информации о проверках.
Отличительные особенности осциллографа (20 МГц) Fluke 123B:
- Основные измерения: формы сигналов напряжения, тока и мощности с числовыми значениями, включая измерения гармоник, сопротивления, емкости и проверку диодов и целостности цепи;
- Автоматическая фиксация, просмотр и анализ сигналов сложной формы: функция пуска Fluke Connect and View™ автоматически отображает формы сигналов без необходимости настройки амплитуды, задания временных параметров развертки и запуска, а с технологией Intellaset™ выполняется анализ сигнала и автоматическое отображение важных цифровых показаний. Все это существенно ускоряет поиск и устранение неисправностей, как никогда ранее;
- Совместимы с FLUKE CONNECT®: просматривайте данные непосредственно на приборе или с помощью мобильного приложения Fluke Connect;
- Цифровой осциллограф и мультиметр с двумя входами;
- Полоса пропускания осциллографа 40 или 20 МГц;
- Два цифровых мультиметра на 5 000 отсчетов, измеряющих истинные среднеквадратичные значения;
- Удобная функция автоматического пуска Connect-and-View™ для работы со свободными руками;
- Технология IntellaSet™ автоматически, интеллектуально подстраивает численное показание в соответствии с измеренным сигналом;
- Регистратор форм сигналов и показаний измерителя с двумя входами для отслеживания тенденций изменения данных на протяжении длительных периодов;
- Функция регистрации обнаруженных событий фиксирует непериодические перемежающиеся сигналы повторяющейся формы с частотой до 4 кГц;
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
65852-16 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
40 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
RS-232 |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение дисплея
|
640 x 480 |
|
Гарантия, (мес)
|
12 |
| № | Наименование | Количество |
|---|---|---|
| 1. | Промышленный портативный осциллограф Fluke 123B | 1 |
| 2. | Экранированные измерительные провода с черными заземляющими проводами | 2 |
| 3. | Черный измерительный провод (для заземления) | 1 |
| 4. | Зажимы типа «крючок» (красный, синий) | 2 |
| 5. | Адаптеры для соединения разъемов типа «банан» с BNC-разъемами (черные) | 1 |
| 6. | Угловой переходник USB | 1 |
| 7. | WiFi USB-адаптер* | 1 |
| 8. | Источник питания с переключаемыми режимами, адаптер / зарядное устройство | 1 |
| 9. | Аккумуляторный источник питания (литий-ионный) | 1 |
| 10. | Мягкий переносной футляр | 1 |
| 11. | Магнитный держатель | 1 |
| 12. | Программное обеспечение FlukeView® ScopeMeter® для Windows® | 1 |
| 13. | Защитная пленка для экрана | 1 |
| Параметр | Значение | |
|---|---|---|
| Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
| с щупом VP41 10:1 | 123B: по постоянному току и до 20 МГц (-3 дБ) 124B и 125B: по постоянному току и до 40 МГц (-3 дБ) | |
| Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
| с экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (-3 дБ) | |
| с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
| Время нарастания, без учета влияния щупов, измерительных проводов | 123B <17,5 нс 124B и 125B <8,75 нс | |
| Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
| с BB120 | 1 МОм//24 пФ | |
| с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
| с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
| Чувствительность | от 5 мВ до 200 В/деление | |
| Аналоговый ограничитель полосы пропускания | 10 кГц | |
| Режимы отображения | A, -A, B, -B | |
| Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
| с BB120 | 600 В (среднеквадратичное) | |
| Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
| Горизонтально | ||
| Режимы работы осциллографа | Нормальный, одиночный, развертка | |
| Диапазоны (в нормальном режиме) | Эквивалентная выборка | |
| 124B и 125B: от 10 нс до 500 нс/деление | ||
| Выборка в реальном времени | от 1 мкс до 5 с/деление | |
| Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
| Развертка (в реальном времени) | от 1 с до 60 с/деление | |
| Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
| Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
| Пуск | ||
| Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
| Источник | A, B | |
| Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
| при 40 МГц | 123B: 4 деления | |
| 124B и 125B: 1,5 деления | ||
| при 60 МГц | 123B: Нет | |
| 124B и 125B: 4 деления | ||
| Фронт | Положительный, отрицательный | |
| Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
| >60 дБ при 50, 60 или 400 Гц | ||
| Отсчеты во всем диапазоне | 5 000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
| Пик | ||
| Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
| Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
| Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
| Погрешность, размах сигнала | 10 % от диапазона | |
| Показание во всем диапазоне | 500 отсчетов | |
| Частота (Гц) | ||
| Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц | |
| 124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц | ||
| Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
| Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
| Показание во всем диапазоне | 10 000 отсчетов | |
| Число оборотов в минуту | ||
| Максимальное показание | 50,00 тыс. об./мин. | |
| Погрешность | ± (0,5 % +2 отсчетов) | |
| Рабочий цикл (ИМПУЛЬС) | ||
| Диапазон | от 2 % до 98 % | |
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Длительность импульса (PULSE) | ||
| Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
| Отсчеты во всем диапазоне | 1 000 отсчетов | |
