Осциллографы Fluke 190 Series II Scopemeter® помогут в ранее недоступных местах.
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию. На выбор доступны модели с частотным диапазоном 60, 100 и 200 МГц, каждая из которых характеризуется скоростью выборки до 2,5 Гвыб/с при разрешении до 400 пс — параметрами, достаточными для регистрации шумов и других искажений сигнала.
Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
Новые двух- и четырехканальные осциллографы стандарта КАТ. IV Fluke ScopeMeter 190 Series II: увидеть и исправить больше
Новая серия приборов Fluke ScopeMeter 190 Series II сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных осциллографов. Будучи разработанными для специалистов по обслуживанию производства, осциллографы ScopeMeter приспособлены к эксплуатации в суровых производственных условиях и могут применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей.
Новый осциллограф 190 Series II является основным инструментом, который вы захватите с собой для устранения практически любой неисправности. В этом приборе предусмотрена поддержка режимов мультиметра и безбумажного регистратора TrendPlot™ и ScopeRecord™, режима управления без использования рук с помощью синхронизации Connect-and-View™ и многое другое.

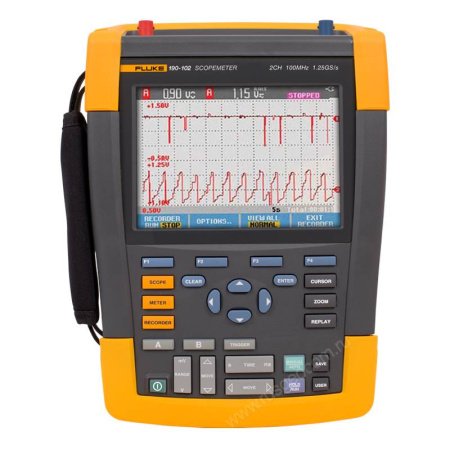

Отличительные особенности скопметра FLUKE 190-102:
- Два электрически изолированных входа
- Поддержка стандарта безопасности КАТ. III 1000 В/КАТ. IV 600 В
- Частотный диапазон 100 МГц
- Высокая частота выборки до 1,25 Гвыб/с при разрешении до 400 пс
- Большой объем памяти: захват осциллограмм размером 10 000 выборок на канал для детального изучения сигнала
- Отдельный цифровой мультиметр с 5 000 отсчетов
- Непрерывная автосинхронизация Connect-and-View, синхронизация по одиночному событию, по ширине импульса и по видеосигналу
- Режим регистратора ScopeRecord — запись осциллограмм в течение 48 часов
- Регистрация тенденций с записью характеристик сигнала в течение 22 дней
- Расширенные возможности автоматических измерений мощности (Vpwm, В∙А, Вт, коэффициент мощности) и временных параметров (мА∙с, В/с, Вт/с)
- Категория пыле- и влагозащищенности IP-51 для суровых промышленных условий
- Изолированные порты USB для запоминающих устройств и связи с компьютером
- Литий-ионный аккумулятор обеспечивает длительную автономную работу прибора
- Время автономной работы составляет 4 часа (со штатным аккумулятором BP290) или до 8 часов (с дополнительно приобретаемым аккумулятором BP291)
- Зарядка запасного аккумулятора обеспечивается дополнительно приобретаемым внешним зарядным устройством EBC290
- Отсек аккумулятора снабжен легко снимающейся крышкой для быстрой замены аккумуляторов
- Удобный слот на основе стандартного замка Kensington® для защиты прибора от несанкционированного доступа при хранении
Возможности цифрового запоминающего скопметра FLUKE 190-102:
Четырехкратные возможности диагностики и стандарт безопасности КАТ. IV
Новые портативные приборы Fluke ScopeMeter 190 Series II представляют собой осциллографы для измерения без заземления с двумя или четырьмя входными каналами с двойной изоляцией. Осциллографы данной серии поддерживают стандарты безопасности для сред КАТ. III 1000 В/КАТ. IV 600 В.
- Трехмерное тестирование промышленных систем
- Одновременное исследование входных сигналов, выходных сигналов в цепях обратной связи и защитных блокировок поможет устранить множество различных проблем, включая следующие:
- Перегрузка цепей по напряжению или току
- Измерения задержек при устранении проблем с синхронизацией
- Несоответствие понижающих схем или входного сопротивления
- Флуктуации и дрейф сигнала
Тестирование трехфазных цепей ЧРП, инверторов и преобразователей
- Проверка гармоник, переходных процессов и нагрузки во входных силовых цепях
- Поиск неисправностей IGBT и фильтров инверторов.
- [S][37]Проверка выходного сигнала ШИМ на наличие отражений, переходных процессов и несимметрии напряжений.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Портативный |
Номер записи в ГосРеестре СИ
|
67694-17 |
Количество каналов
|
2 |
Частотный диапазон
|
100 МГц |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
1,25 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
6,1" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB |
Питание
|
Сменный Li-Ion аккумулятор |
Разрешение дисплея
|
320 x 240 |
Гарантия, (мес)
|
12 |
№ | Наименование | Количество |
---|---|---|
1. | Скопметр цифровой запоминающий Fluke 190-102 | 1 |
2. | Наборы пробников VPS410 (один красный, один синий) | 1 |
3. | Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный) | 1 |
4. | Зарядное устройство/адаптер питания BC190 | 1 |
5. | Литий-ионный аккумулятор BP290 2400 мА∙ч | 1 |
6. | Ремешок на руку (прикреплен к прибору) | 1 |
7. | Плечевой ремень | 1 |
8. | Компакт-диск с руководствами пользователя на нескольких языках | 1 |
9. | Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью) | 1 |
10. | Кабель USB | 1 |
Параметр | Значение |
---|---|
Частотный диапазон | 100 МГц |
Количество каналов | 2 канала |
Скорость выборки реального времени | 1,25 Гвыб/с |
Входы | 4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
Независимые «плавающие» изолированные входы | До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
Диапазон временной шкалы | 5 нс — 2 мин/дел (модели 190-10X, 100 МГц) |
Чувствительность входов | 2 мВ — 100 В/дел |
Режимы синхронизации | Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
Источник синхронизации | Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
Регистрация выбросов | 8 нс |
Измерения осциллограмм | Курсор: 7 Автоматические: 30 |
Максимальная длина записи | Режим ScopeRecord: 30 000 точек Режим осциллографа: 10 000 точек на входной канал |
Послесвечение | Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
Сравнение осциллограмм | Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
Характеристики цифрового мультиметра | |
Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) | 4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
Максимальное разрешение: | 5 000 отсчетов |
Режимы измерений: | Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура °C или °F (с дополнительно приобретаемым преобразователем) |
Память | Внутренняя память 2 каналов: Экран + настройки: 30 Запись: 10 |
Дисплей | цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
Условия хранения и эксплуатации | |
Рабочая температура | от 0 до 40 °C (с аккумулятором) от 0 до 50 °C (без аккумулятора) |
Температура хранения | от –20 до 60 °C |
Рабочая высота | До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
Характеристики безопасности | |
Электробезопасность | 1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
Общие данные | |
Размер | 270x190x70 мм |
Масса | 2,2 кг |
Литий-ионный аккумулятор | В комплект входит аккумулятор BP290 2 400 мА∙ч (до 4 часов работы). До 8 часов работы от дополнительно приобретаемого аккумулятора BP291 |
