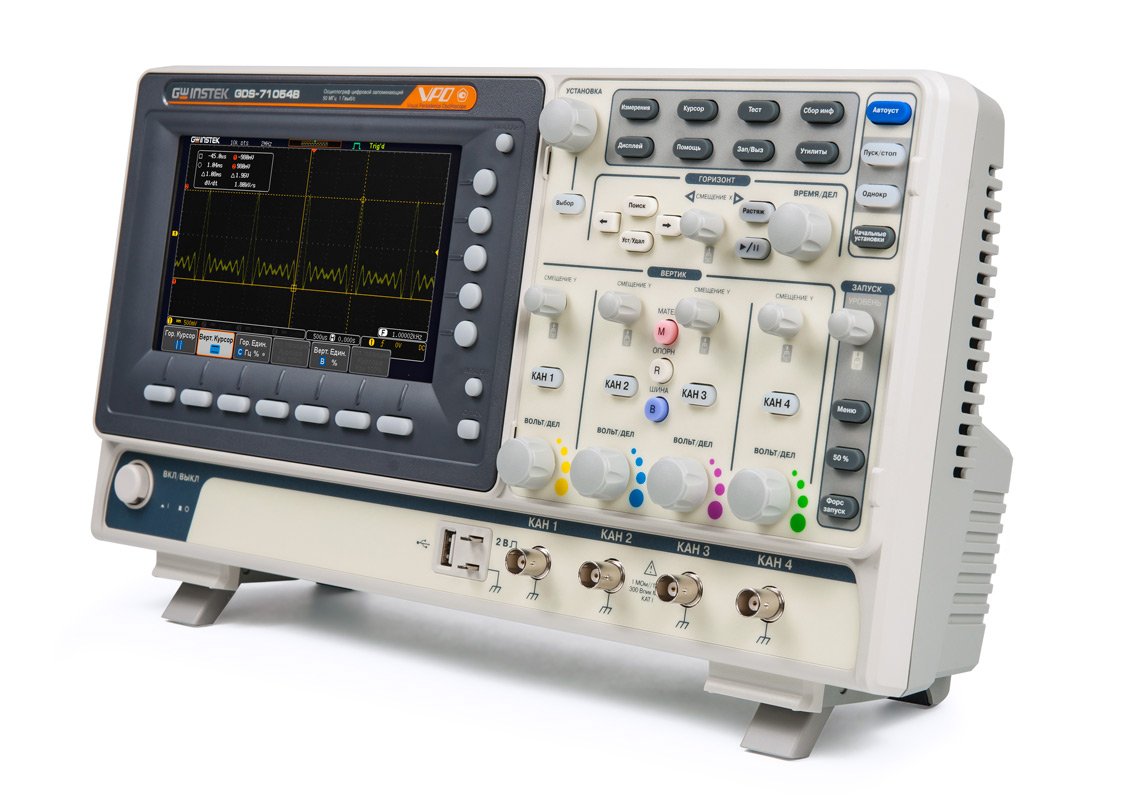

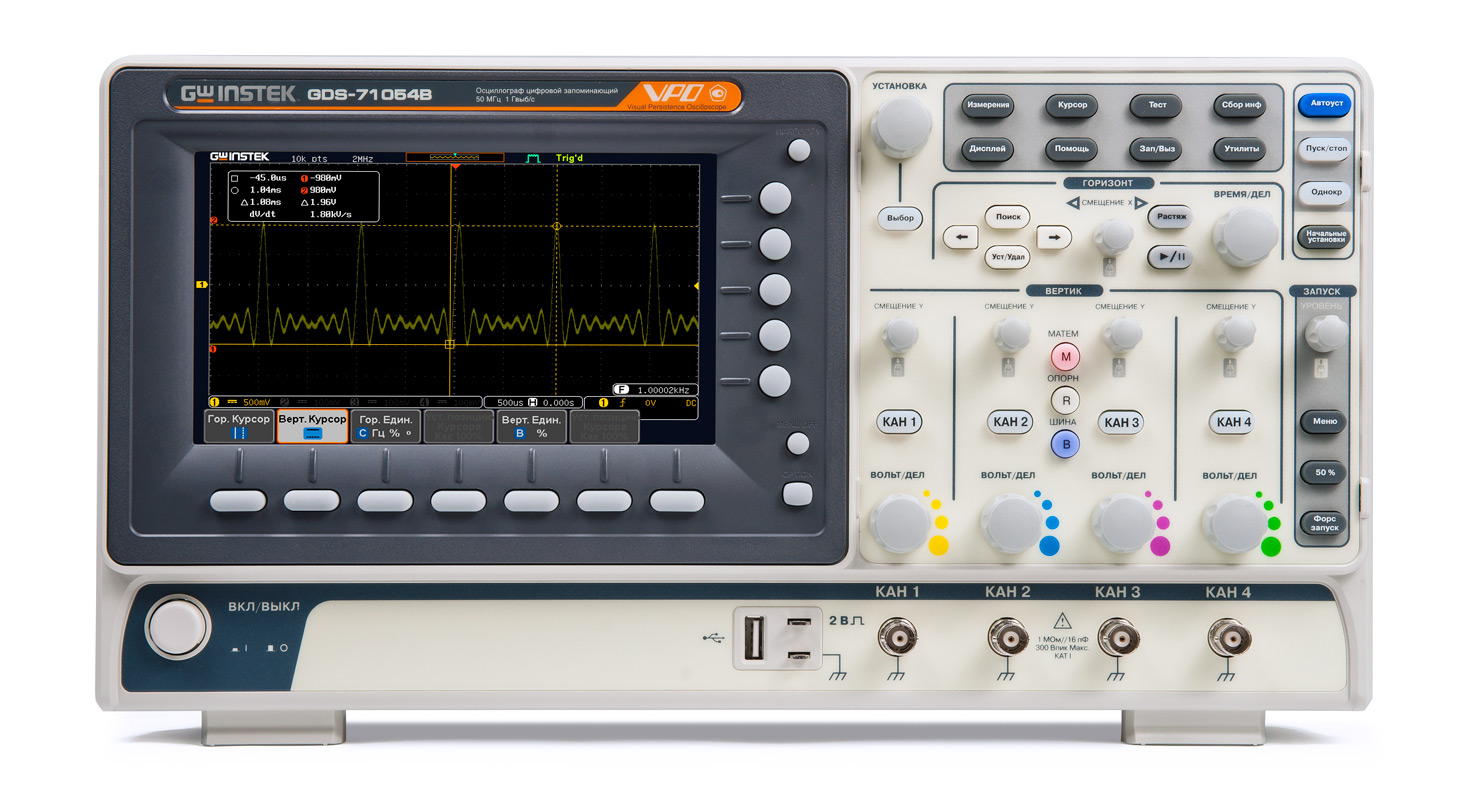

Осциллограф GW Instek GDS-71074B - это 4-канальный цифровой прибор который ориентирован на применение в сервисных центрах и образовательных учреждениях. Модель отлично подходит как для диагностики электрооборудования, так и для учебных изысканий, начального инженерного дизайна и др. Частота дискретизации составляет 250 МГц на каждый канал, а максимальная ширина полосы пропускания равна 70 МГц.
Преимущества:
- Длинная память - до 10 MБ на канал.
- 8-битное вертикальное разрешение.
- Автоматические измерения 36 параметров сигнала, временных задержек.
- Установка пользовательских курсоров.
- Частотный анализ по методу БПФ.
- Математические функции, редактор формул.
- Режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка.

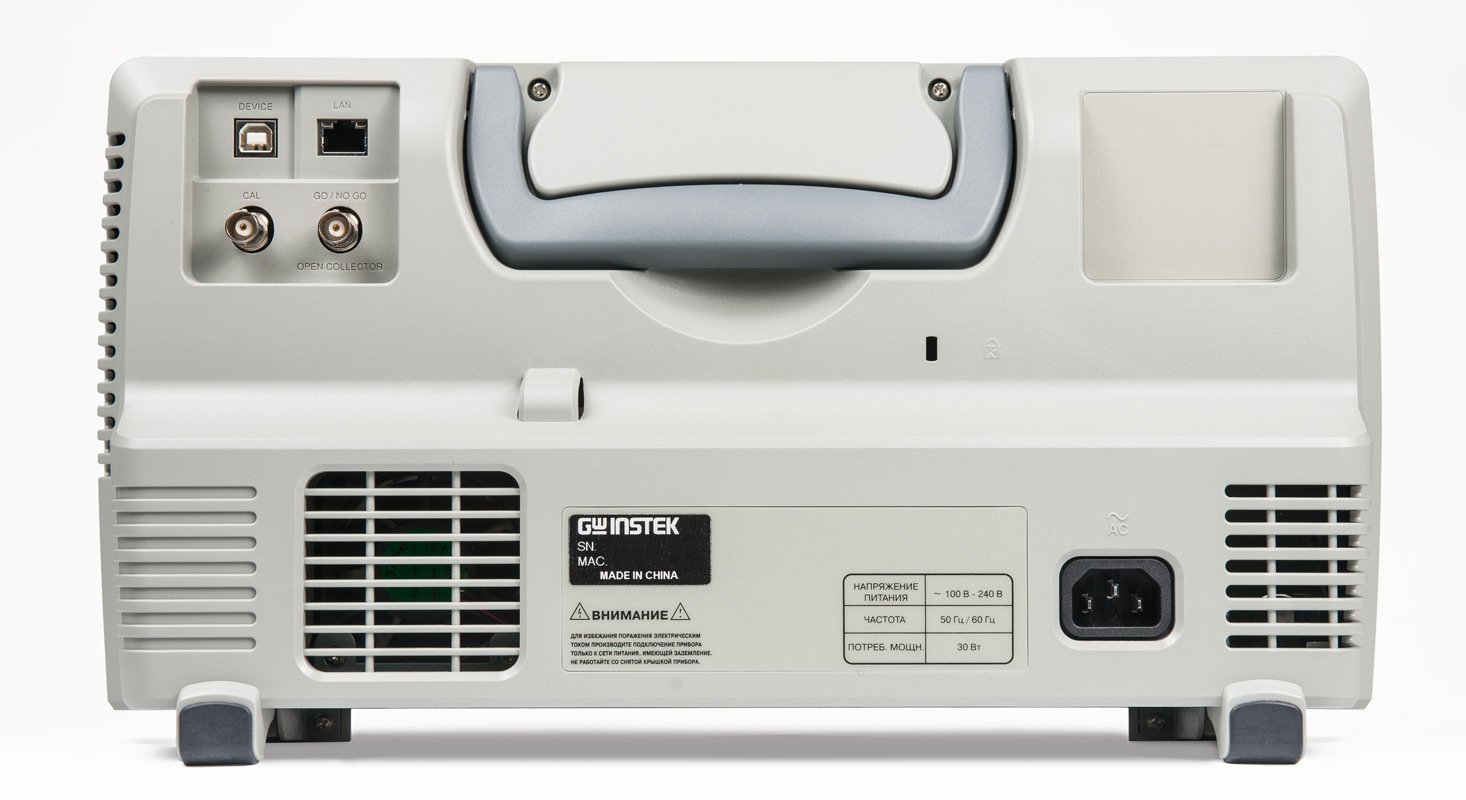

- Порты USB и LAN для подключения к ПК.
Особенности:
GW Instek GDS-71074B поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Функция самописца будет полезна для накопления исследовательских данных с целью последующей обработки или анализа. Кроме того, внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-71074B, к аналоговому, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
В начале 2020 года производитель опубликовал в свободном доступе новые версии прошивок для всех осциллографов серии 71000B и обновленную версию ПО OpenWave. В список добавленных возможностей входит декодирование и синхронизация протоколов шин CAN/LIN, I2C, UART, SPI, а также режим ПО Continuous для передачи настроек и осциллограмм на ПК в реальном времени, что особенно полезно при демонстрации на внешнем экране в процессе обучения или презентации.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
68026-17 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Осциллограф GDS-71074B
- Шнур питания
- Пробник GTP-070B-4 4 шт
- Инструкция по эксплуатации на CD
| Канал вертикального отклонения | |
| Число каналов | 2/4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Огранич. полосы пропуск. | 20 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Диапазон уст. смещения | ± 1,25 В (1 мВ/дел); ± 2,5 В (2 – 100 мВ/дел); ± 125 В (200 мВ – 10 В/дел) |
| Время нарастания | ≤ 5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Макс. входное напряжение | 300 Вскз Кат I |
| Математика | +, -, х; БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (толь 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхр | 1 дел |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГц |
| Интерполяция | SinX/x |
| Длина записи | 10 МБ/канал |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +т; -т; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB, LAN (только для GDS-71074B, GDS-71104B) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 50.000 раз в сек. |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 17,8 см, 8х10 дел (разреш. 800х480) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 380×208×127 мм |
| Вес | 2,8 кг |
