ГОСРЕЕСТР
Артикул:
m-118606
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
56370-14
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Особенности:
- Количество каналов 2
- Полоса пропускания 70 МГц
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
- Объем памяти 1 МБ на канал (2 МБ – при объединении)
- Режим сегментированной памяти
- Режим “поисковой машины”, для поиска событий по условиям заданным пользователем
- 28 видов автоматических измерений, курсорные измерения
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функций математики: сложение, вычитание, умножение, деление
- Частотный анализ: БПФ (на участке 1 кб), БПФ с.к.з.
- Цифровой фильтр с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Синхронизация по длительности импульса и ТВ
- Опции: синхронизация и декодирование сигналов шин I2C, SPI, UART, функциональный генератор
- Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (2 /…/ 256)
- Память: 20 осциллограмм, 20 профилей настроек
- Вывод данных на печать (поддержка PictBrige)
- Интерфейсы: USB 2.0 для управления и сохранения данных (host/device), RSR-232, опция – GPIB, LAN
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
- Выход для подключения внешнего монитора (SVGA)

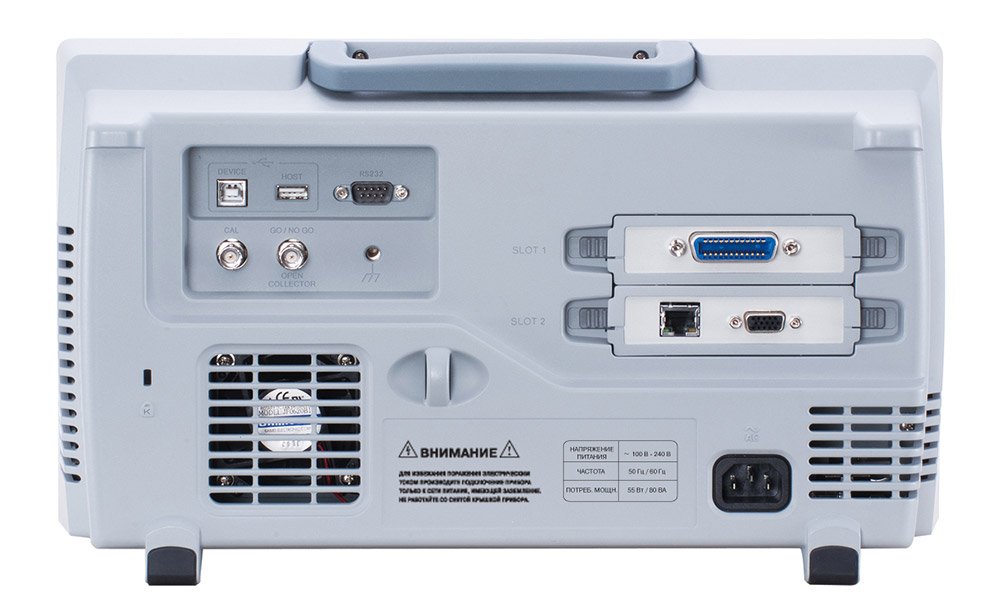

- Два слота на задней панели для установки опций
- Русифицированное меню, 3 года гарантии
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
56370-14 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, RS-232 |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
36 |

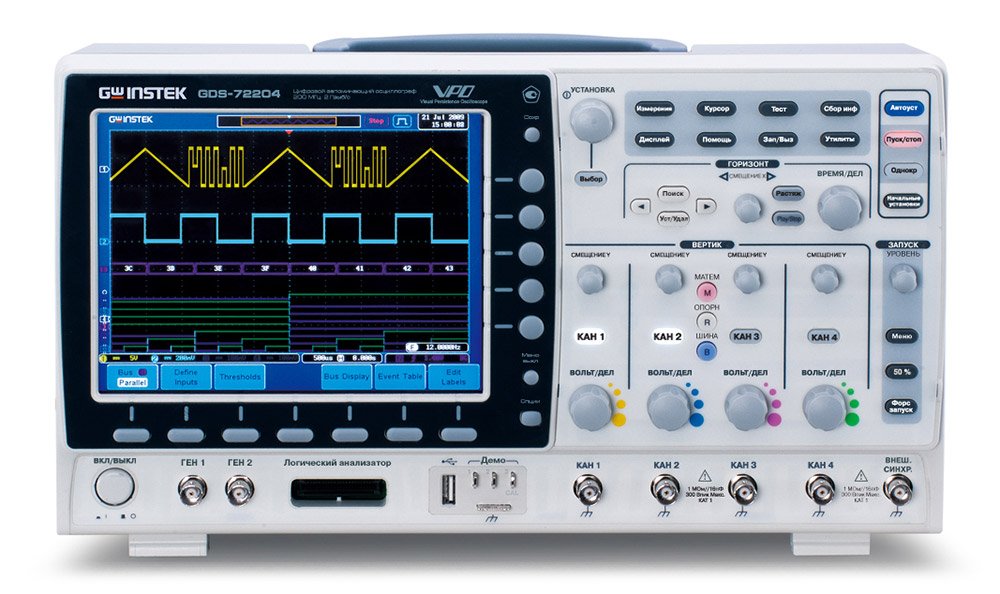

- Осциллограф GDS-72072
- Инструкция по эксплуатации на CD
- Краткая инстр. по эксплуатации
- Шнур питания
- Пробник GTP-070A-4 2 шт
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Огранич. полосы пропуск. | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность уст. Коткл. | ± 3% |
| Время нарастания | ≤ 5 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
| Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,002 % |
| Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Эквивалентная частота дискретизации | 100 ГГц (для периодического сигнала) |
| Интерполяция | Sin X / X |
| Длина записи | 1 МБ на канал (2 МБ при объединении каналов) |
| Пиковый детектор | 2 нс |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| По горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Функциональный генератор (опция DS2-FGN) | |
| Формы выходного сигнала | Синус, меандр, треугольник |
| Диапазон частот | 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник) |
| Разрешение | 0,1 Гц |
| Регулировка скважности | 20%~80% (только меандр) |
| Выходной уровень | 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом) |
| Пост. смещение | +/-1 В (на 50 Ом) |
| Дополнительные возможности | |
| Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
| Встроенный flash диск | 64 МБ |
| Слоты для установки опций | 2 шт (на задней панели) |
| Логический анализатор I2C, SPI*, UART (опция) | |
| Частота дискретизации | 500 МГц |
| Полоса пропускания | 200 МГц |
| Длина памяти | до 2 МБ/канал |
| Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА |
| Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
| Макс. входное напряжение | ± 40 В |
| Максимальное напряжение | ± 500 мВ |
| Входное сопротивление | 101 кОм/ 8 пФ |
| Вертикальное разрешение | 1 бит |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600) |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
| Габаритные размеры | 380 х 220 х 145 мм |
| Масса | 4,2 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
