ГОСРЕЕСТР
Артикул:
m-118608
Поверка—Нет
- Да
- Нет
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
68026-17
Количество каналов
—
2
Полоса пропускания
—
70 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

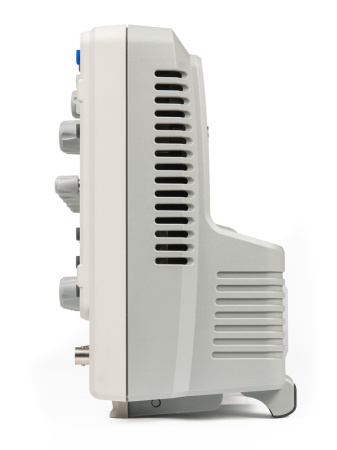

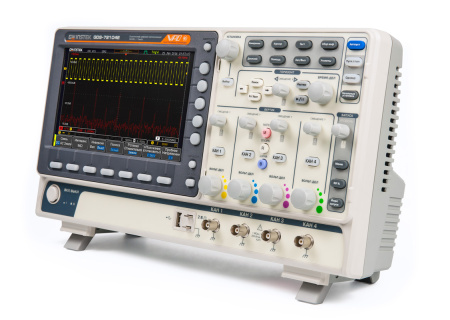

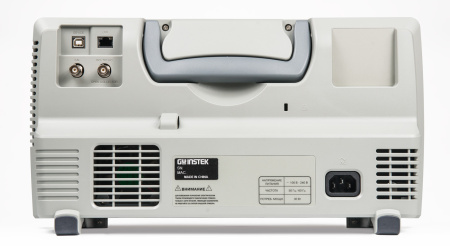

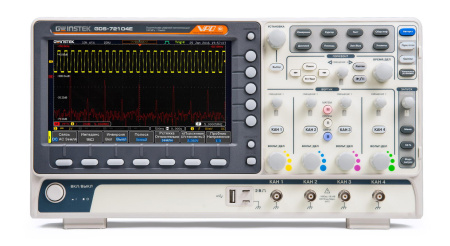

Осциллограф GW Instek GDS-72072E - это доступный двухканальный прибор с широким функционалом, который отлично подходит как для сервисных центров по ремонту электроники, так и для учебных, научных или производственных лабораторий.
Преимущества:
- Функция поисковой машины используется для быстрой и удобной локализации редких событий и аномалий сигнала по установленным условиям - фронт, срез, рант, длительность.
- Сегментированная память помогает подробно изучить необходимые фрагменты осциллограммы и провести анализ различных параметров с отображением данных в виде таблицы или гистограммы.
- Режим логгера с записью до 100 часов материала, регулируемым от 2 с интервалом выборки и сохранением результатов на USB-носитель в форматах CSV или PNG.
- Декодирование и синхронизация по шинам I2C, UART, CAN/LIN.
- Цифровые настраиваемые ВЧ/НЧ фильтры.
- Прямой вывод на печать по технологии PictBrige.
Наглядность результатов:
Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-72072E, к аналоговому с частотой обновления 120000 осц./с, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.
Особенности модели:
Осциллограф поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.
Прибор помогает оптимизировать повседневные прикладные задачи посредством таких функций, как:
- 28 видов автоматизированных измерений + математический аппарат с редактором формул;
- частотный БПФ-анализ на отрезке 1 МБ;
- режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка;
- дополнительное окно мультиметра;
- установка курсоров и др.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
68026-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Осциллограф GDS-72072E
- Инструкция по эксплуатации на CD
- Краткая инстр. по эксплуатации
- Шнур питания
- Пробник GTP-070A-4 2 шт
| Канал вертикального отклонения | |
| Число каналов | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0 ... 70 МГц |
| Огранич. полосы пропуск. | 20 МГц |
| Коэф. отклонения (Коткл.) | 1 мВ/дел...10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Время нарастания | ≤ 5 нс |
| Входной импеданс | 1 МОм ( ± 2 %) / 16 пФ |
| Макс. входное напряжение | 300 В ( DC + AС пик), Кат I |
| Математика | +, - , х ; ÷, встроенный редактор формул , БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв. ) | 1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс... 10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0 - D15) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхр. | 1 дел |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации |
2 кан. модель: 1 Г Гц /канал 4 кан. модель: 2 канала – 1 ГГц/ка нал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция | SinX/x |
| Длина записи | 10 МБ |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U ; +U ; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображ ение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA , диагональ 20 см, 8 х 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В, 48...63 Гц (автовыбор) |
| Габариты, масс | 384 х 208 х 127 мм, 2,8 кг |
GW Instek на протяжении более 40 лет продолжает поставлять измерительные приборы собственного производства во многие страны мира.
