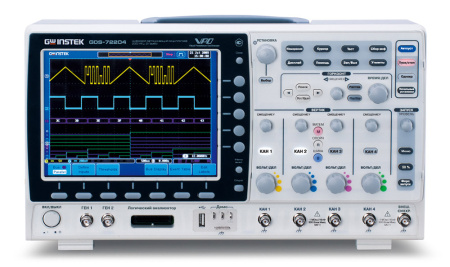

Осциллограф GW Instek GDS-72074 представляет собой многофункциональный лабораторный прибор с 4 измерительными каналами и полосой пропускания 70 МГц. Этот прибор оснащается полным перечнем функций и режимов, которые наиболее востребованы при исследовании и анализе сложных сигналов. Дополнительные опции и приложения, которые можно установить без обращения в сервисный центр, позволяют при необходимости наращивать возможности базовой модели.
Особенности:
- Отдельный вход для внешнего запуска, который отсутствует у 4-канальных моделей младших серий, позволяет отслеживать с помощью прибора одновременно четыре сигнала, например, на входе, выходе и промежуточных каскадах тестируемого устройства, с их синхронизацией во временной области.
- Математический аппарат включает в себя базовые и расширенные функции, что дает возможность при обработке и анализе нескольких сигналов не только складывать, вычитать, делить и умножать их, но и выполнять интегрирование, дифференцирование и извлечение корня, а также вводить собственные формулы.
- Опции в виде микропрограмм и аппаратных модулей и приложения, доступные через функцию APP, легко превращают GW Instek GDS-72074 в прибор для работы со смешанными сигналами, анализатор шин, цифровой вольтметр, логгер и т.д.
- Файловые утилиты упрощают обработку и анализ сохраненных результатов измерений – в окне предосмотра при наведении курсора на файл осциллограммы выводится уменьшенное ее изображение, что ускоряет сортировку данных, исключая вероятность ошибки.
Преимущества:
Для регистрации сигналов с высокой детализацией цифровой осциллограф оснащен короткой памятью, объем которой в режиме объединения каналов достигает 2 МБ. При работе с продолжительными последовательностями для увеличения количества полезной сохраняемой информации предусмотрен режим сегментирования памяти, который исключает запись холостых интервалов осциллограмм, не несущих информационной нагрузки. Эта функция может задействоваться не только при визуальном просмотре осциллограмм, но и при выполнении статистического анализа, а также в режиме логического анализатора. Режим "Поисковой машины" в GW Instek GDS-72074 максимально ускоряет обнаружение целевых событий, которые соответствуют заданным параметрам, повышая тем самым производительность анализа.
Для эффективного отслеживания быстроменяющихся сигналов осциллограф оборудован настраиваемым режимом послесвечения, который реализован на основе технологии VPO. Благодаря высокой скорости обновления – 80 тыс. осциллограмм в секунду, при максимальной частоте дискретизации 2 ГГц при объединении каналов, обеспечивается возможность захвата и отображения в реальном времени кратковременных событий и сложных нерегулярных сигналов и пакетов. При работе с периодическими сигналами показатель эквивалентной частоты дискретизации достигает 100 ГГц.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
56370-14 |
Количество каналов
|
4 |
Полоса пропускания
|
70 МГц |
Частота дискретизации
|
2 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
7,9" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB, RS-232 |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 600 |
Гарантия, (мес)
|
36 |
- Осциллограф GDS-72074
- Инструкция по эксплуатации на CD
- Краткая инстр. по эксплуатации
- Шнур питания
- Пробник GTP-070A-4
Канал вертикального отклонения | |
Число каналов | 4 |
Полоса пропускания (-3 дБ) | 0…70 МГц |
Огранич. полосы пропуск. | 20 МГц |
Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
Погрешность уст. Коткл. | ± 3% |
Время нарастания | ≤ 5 нс |
Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
Погрешность установки Кразв. | ± 0,002 % |
Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
Синхронизация | |
Источники синхросигнала | Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина |
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
Чувствительность синхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Эквивалентная частота дискретизации | 100 ГГц (для периодического сигнала) |
Интерполяция | Sin X / X |
Длина записи | 1 МБ на канал (2 МБ при объединении каналов) |
Пиковый детектор | 2 нс |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
Курсорные измерения | |
Функции | ΔU; ΔT; 1/ΔT |
Автоматические измерения | |
По вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
По горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Функциональный генератор (опция DS2-FGN) | |
Формы выходного сигнала | Синус, меандр, треугольник |
Диапазон частот | 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник) |
Разрешение | 0,1 Гц |
Регулировка скважности | 20%~80% (только меандр) |
Выходной уровень | 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом) |
Пост. смещение | +/-1 В (на 50 Ом) |
Дополнительные возможности | |
Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
Встроенный flash диск | 64 МБ |

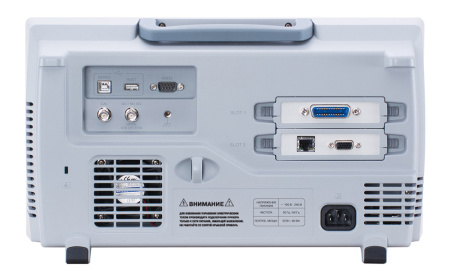

Слоты для установки опций | 2 шт (на задней панели) |
Логический анализатор I2C, SPI*, UART (опция) | |
Частота дискретизации | 500 МГц |
Полоса пропускания | 200 МГц |
Длина памяти | до 2 МБ/канал |
Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА |
Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
Макс. входное напряжение | ± 40 В |
Максимальное напряжение | ± 500 мВ |
Входное сопротивление | 101 кОм/ 8 пФ |
Вертикальное разрешение | 1 бит |
Общие данные | |
ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600) |
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
Габаритные размеры | 380 х 220 х 145 мм |
Масса | 4,2 кг |
