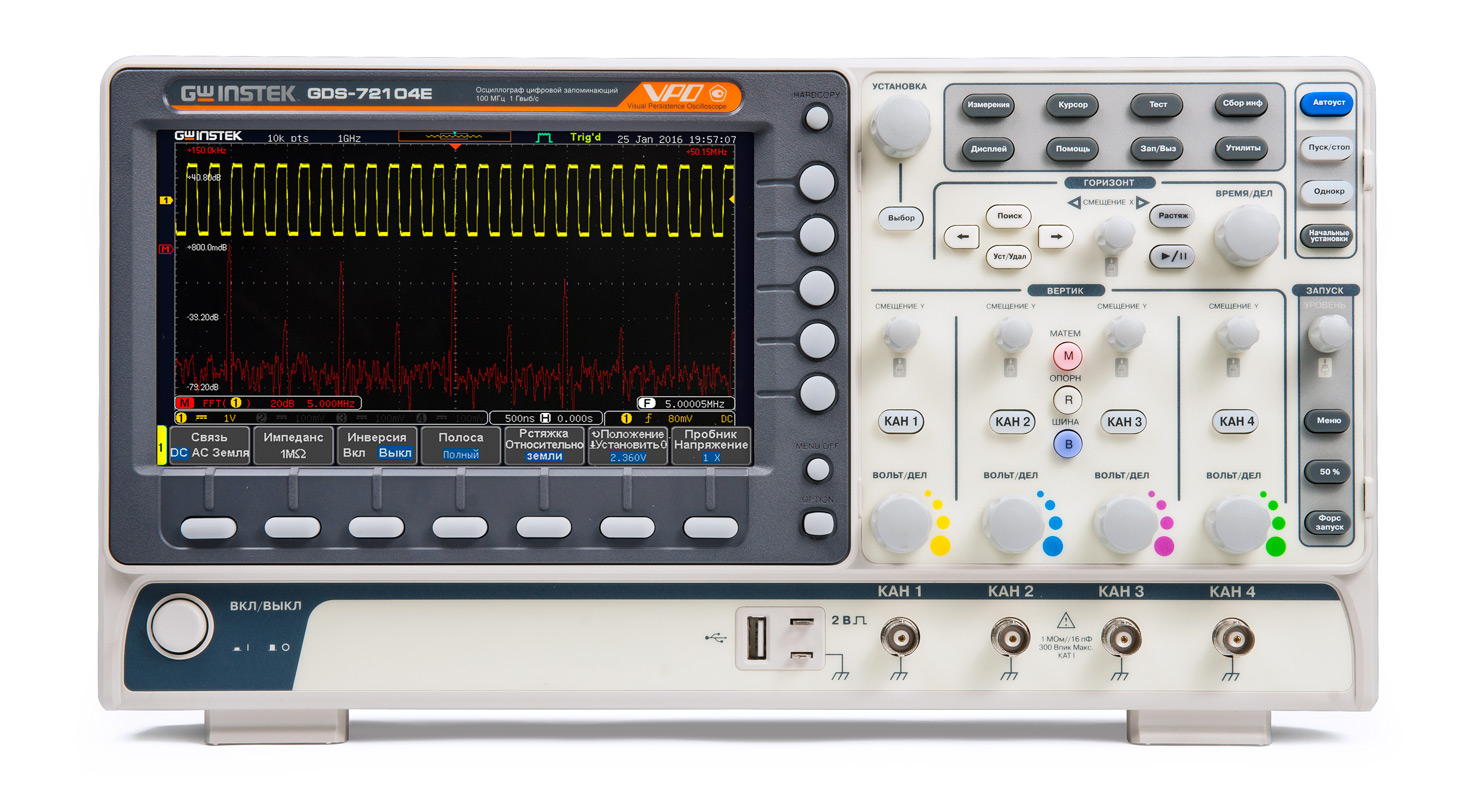

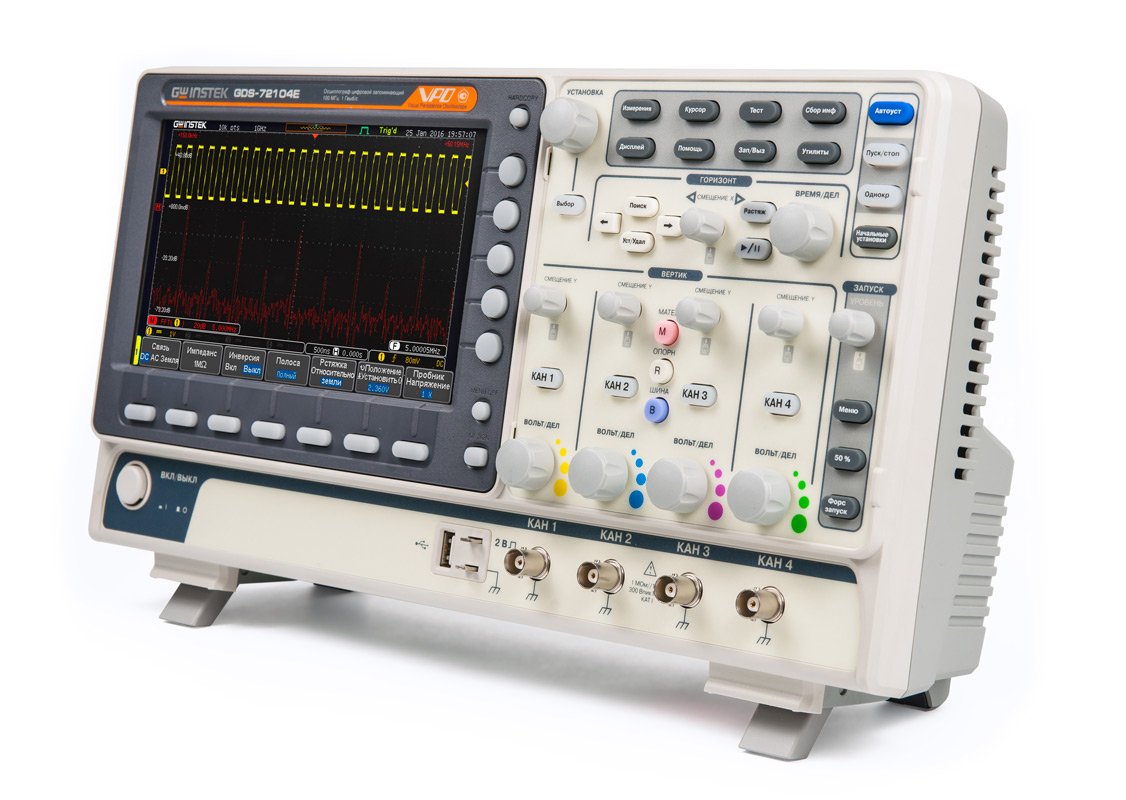

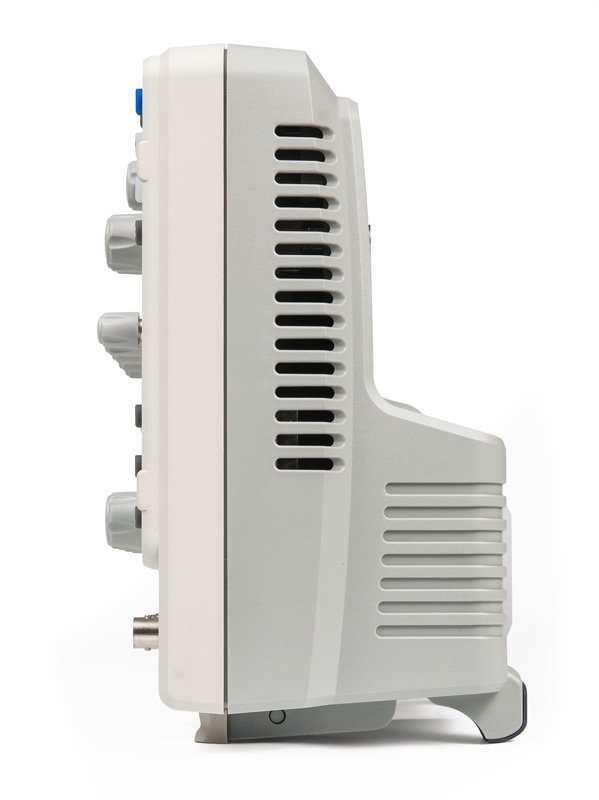

Осциллограф GDS-72104E

Осциллограф GW Instek GDS-72104E представляет собой переходную модификацию между сериями GDS-71xxx и GDS-72xxx и обладает более доступной стоимостью по сравнению с моделями базовой линейки – за счет использования дисплея с меньшим разрешением по вертикали, снижения частоты семплирования до 1 ГГц, отказа от дополнительного входа для сигнала синхронизации и слотов под опциональные модули. При этом прибор оснащается целым рядом конструктивных улучшений и усовершенствований, повышающих эффективность исследования сложных сигналов и последовательностей на длинных временных промежутках. Полоса пропускания осциллографа составляет 100 МГц; в отличие от двухканальных моделей, он обеспечивает одновременный контроль 4 входных сигналов и, при задействовании опции анализа параллельных шин, может работать с протоколами не только UART, I2C, LIN, CAN, но и SPI.

Особенности:

• Увеличенная максимальная глубина памяти, до 10 МБ, обеспечивает поддержку высокой частоты выборки при работе с сигналами на больших временных интервалах в медленном диапазоне, за счет чего осциллограф более достоверно отображает их форму.
• Повышенная скорость обновления экрана, до 120 000 оссцил./с, позволяет фиксировать случайные и редкие события, кратковременные сбои и т.п., что существенно сокращает затраты времени при отладке проектов.
• На порядок большее число сегментов в режиме сегментирования памяти увеличивает максимально возможную продолжительность сбора данных при отслеживании длинных сигналов и последовательностей, исключая из записи неинформативные участки осциллограмм.

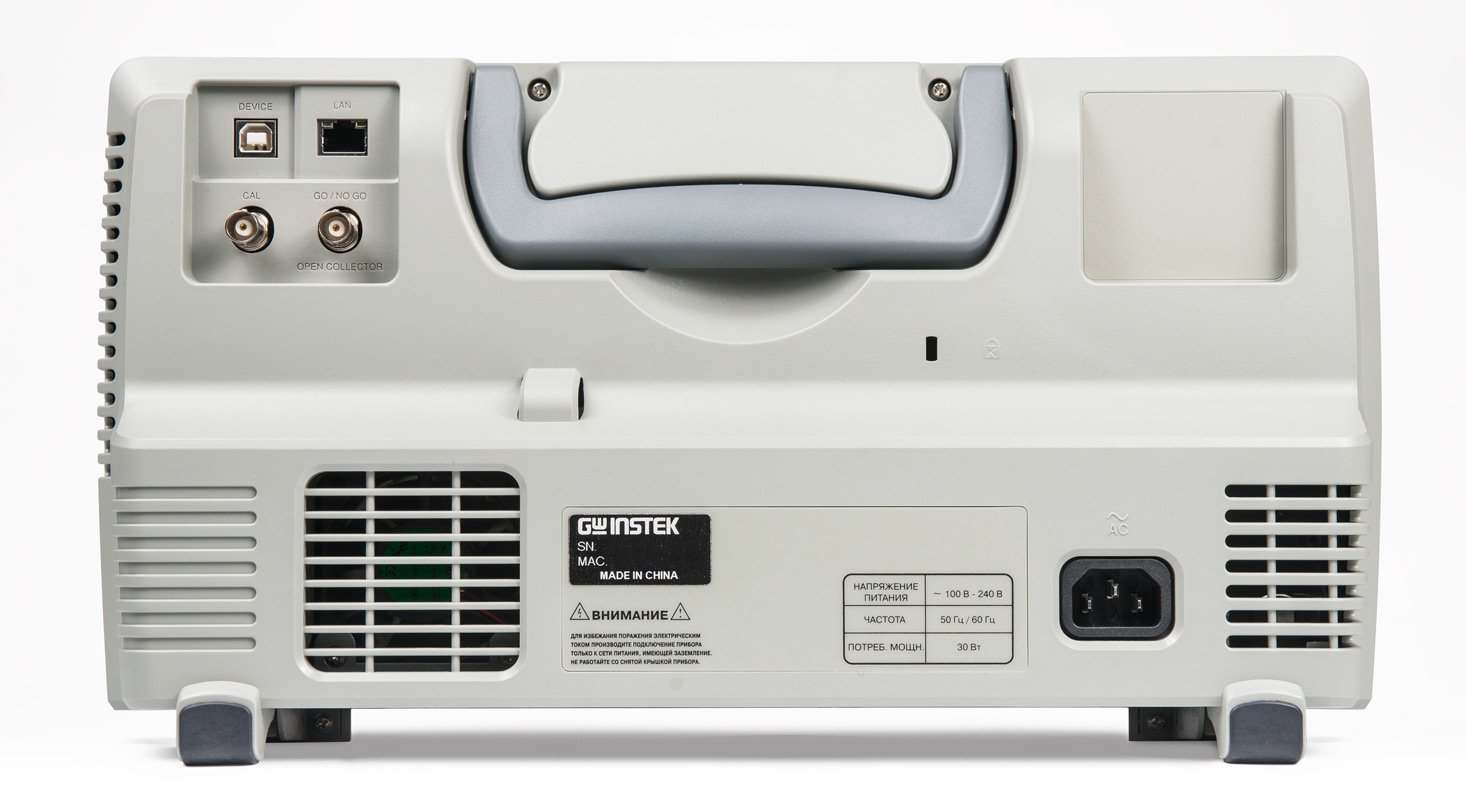

• LAN-интерфейс, установленный в базовой комплектации, дает возможность легко интегрировать осциллограф в состав измерительных систем и испытательных комплексов, без необходимости дополнительной оплаты опций.

Преимущества:

GW Instek GDS-72104E оснащен такими же основными программными особенностями, как и более дорогие изделия базовой серии. Поддерживается режим поисковой машины для отслеживания событий по заданным параметрам. Дополнительные функции доступны в виде отдельных приложений. При необходимости контроля цифровых показателей электрических параметров, помимо использования автоматических, курсорных и статистических измерений, вы можете задействовать режим цифрового мультиметра. Для проведения длительных испытаний в цифровом осциллографе доступна функция регистратора, обеспечивающая запись данных или осциллограмм в виде изображений продолжительностью до 100 часов с выбранным временным интервалом.

Минимальный показатель коэффициента отклонения составляет 1 мВ/дел. Это дает возможность использовать осциллограф для контроля низкоуровневых сигналов. Для снижения влияния шумов и помех измеритель оборудован встроенными цифровыми фильтрами с регулируемыми характеристиками. Поддержка технологии VPO, реализующей эффект "послесвечения", упрощает обнаружение кратковременных выбросов и глитчей.
