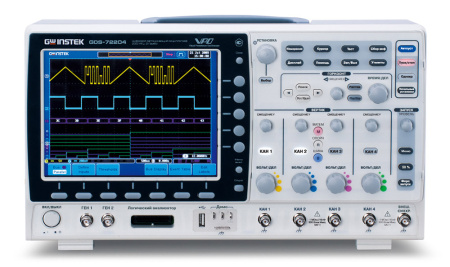

Осциллограф GW Instek GDS-72202 - 2-канальный прибор со значением полосы пропускания 200 МГц и частотой дискретизации 2 ГГц. Осциллограф снабжен дисплеем с разрешением 800+600 пикс. Кроме всех стандартных функций осциллографов, модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Интерфейс прибора полностью русифицирован, а функциональное экранное меню обладает функцией справки для быстрого освоения устройства неопытными пользователями.
Особенности:
- Емкость памяти 2 МБ.
- Полностью русифицированное меню существенно упрощает обращение с осциллографом.
- Изолированный USB-разъем для соединения с ПК.
- TFT-дисплей диагональю 7,87”.
- VGA разъем для подсоединения внешнего монитора.
Режим “поисковой машины:
Функционирование в этом режиме позволяет осциллографу GDS-72202 обнаруживать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Режим сегментированной памяти:
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой лишней информации. Также этот режим позволяет GW Instek GDS-72202 проводить вычисление автоматических измерений и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно сохранить на внешний носитель памяти для дальнейшей обработки.
Комфортное использование и дистанционное управление:
Устройство оснащено двумя интерфейсами: USB и RS-232, которые позволяют подключать осциллограф к внешнему оборудованию, например, к ПК для удаленного управления и сохранения информации. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB для подключения внешнего монитора.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
56370-14 |
Количество каналов
|
2 |
Полоса пропускания
|
200 МГц |
Частота дискретизации
|
2 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
7,9" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB, RS-232 |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 600 |
Гарантия, (мес)
|
36 |
- Осциллограф GDS-72202
- Инструкция по эксплуатации на CD
- Краткая инстр. по эксплуатации
- Шнур питания
- Пробник GTP-070A-4 2 шт
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3 дБ) | 0…200 МГц |
Огранич. полосы пропуск. | 20, 100 МГц |
Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
Погрешность уст. Коткл. | ± 3% |
Время нарастания | ≤ 1,75 нс |
Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
Максимальное входное напряжение | 300 В (DC+AС пик), Кат I |
Математика | +, -, х; БПФ на участке 1 кб (дБ или мВ с.к.з) |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
Погрешность установки Кразв. | ± 0,002 % |
Режимы работы | Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
Синхронизация | |
Источники синхросигнала | Любой из каналов, внешний (Ext), сеть, по лог. шине (D0-D15) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (20 дел.) и послезапуск (1000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); опция - I2C, SPI*, UART, паралл.шина |
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
Чувствительность синхронизации | 0…100 МГц: 1 дел или 1 мВ; 100…200 МГц: 1,5 дел или 15 мВ; 200…300 МГц: 2 дел или 20 мВ |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
Эквивалентная частота дискретизации | 100 ГГц (для периодического сигнала) |
Интерполяция | Sin X / X |
Длина записи | 1 МБ на канал (2 МБ при объединении каналов) |
Пиковый детектор | 2 нс |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
Курсорные измерения | |
Функции | ΔU; ΔT; 1/ΔT |
Автоматические измерения | |
По вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
По горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Функциональный генератор (опция DS2-FGN) | |
Формы выходного сигнала | Синус, меандр, треугольник |
Диапазон частот | 0,1Гц …3 МГц (синус, меандр); 0,1Гц …100 кГц (треугольник) |
Разрешение | 0,1 Гц |
Регулировка скважности | 20%~80% (только меандр) |
Выходной уровень | 30 мВпик-пик ….1,5 Впик-пик (на 50 Ом) |
Пост. смещение | +/-1 В (на 50 Ом) |
Дополнительные возможности | |
Интерфейс | USB, RS-232, опционально: GPIB (DS2-GPIB), VGA+LAN (DS2-LAN) |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа (с накоплением). Скорость обновления экрана до 80.000 раз в сек. |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
Встроенный flash диск | 64 МБ |

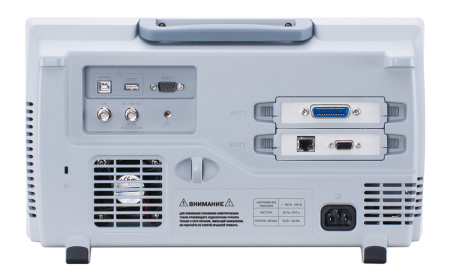

Слоты для установки опций | 2 шт (на задней панели) |
Логический анализатор I2C, SPI*, UART (опция) | |
Частота дискретизации | 500 МГц |
Полоса пропускания | 200 МГц |
Длина памяти | до 2 МБ/канал |
Число каналов | 16 кан (D15~D0) или 8 кан (D7~D0) – в зависимости от типа опции ЛА |
Синхронизация | По фронту, по последовательности, по длительности импульса, по шинам I2C, SPI*, UART, Parallel bus (параллельная шина) |
Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) |
Макс. входное напряжение | ± 40 В |
Максимальное напряжение | ± 500 мВ |
Входное сопротивление | 101 кОм/ 8 пФ |
Вертикальное разрешение | 1 бит |
Общие данные | |
ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8 10 дел (разреш. 800 х 600) |
Напряжение питания | 100…240 В, 48…63 Гц (автовыбор); потребл. 18 Вт |
Габаритные размеры | 380 х 220 х 145 мм |
Масса | 4,2 кг |
