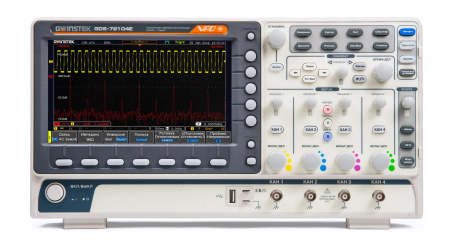

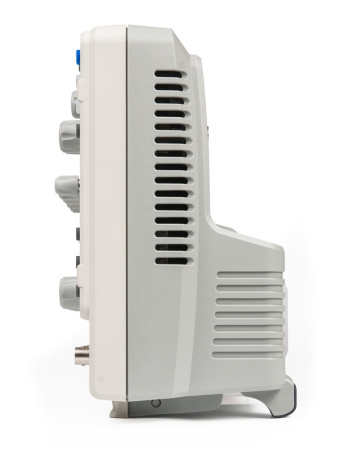

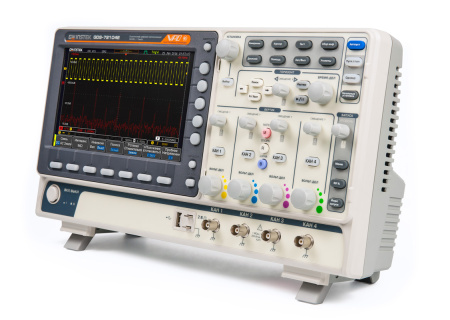

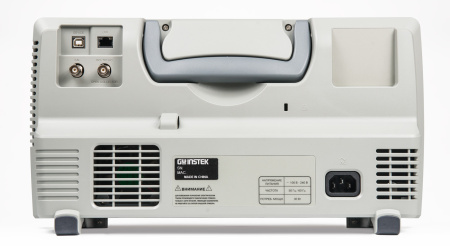

Осциллограф GW Instek GDS-72202E – двухканальная модель с полосой пропускания 200 МГц из серии лабораторных измерителей, которые по своей функциональности занимают промежуточное место между линейками GDS-71000A/B и GDS-72000. Этот прибор обладает расширенными возможностями по исследованию сложных сигналов, благодаря целому ряду функциональных нововведений.
Особенности:
- Увеличенная глубина памяти с максимальным показателем до 10 МБ на канал позволяет одинаково эффективно использовать цифровой осциллограф для работы с медленными и быстрыми сигналами на длинных временных интервалах.
- Улучшенный режим сегментированной памяти, с задействованием до 29 000 сегментов, обеспечивает оцифровку сложных продолжительных сигналов – для точного воспроизведения записанной осциллограммы и выполнения измерений.
- Высокая частота обновления экрана дает возможность отслеживать и исследовать динамичные процессы, а поддержка технологии VPO, реализующей эффект аналогового послесвечения, повышает наглядность таких работ.
Преимущества:
Для работы с сигналами разных типов у GW Instek GDS-72202E поддерживается широкий перечень режимов запуска развертки, включая синхронизацию по ранту, сигналу шины или внешнему событию. Наличие отдельного входа для синхронизирующего сигнала позволяет параллельно отслеживать коррелированные по времени процессы, например, изменение сигналов на входе и выходе исследуемого устройства. В приборе предусмотрена возможность задействования режима поиска для автоматического выявления событий и элементов сигнала, которые соответствуют заданным параметрам. Для определения базовых параметров сигнала, кроме функций автоматических, курсорных и статистических измерений, в осциллографе GDS-72202E вы можете использовать дополнительное приложение "цифровой мультиметр". Приложение "логгер" позволяет контролировать длительные процессы продолжительностью до 100 часов с записью осциллограмм или цифровых результатов измерений на USB-носитель.
Кроме встроенного калибратора, прибор оснащен дополнительным выходом Go/No Go. При работе в режиме допускового контроля сигналов по пороговому уровню в случае отрицательного результата испытаний на этот выход выдается импульс для передачи на внешние устройства. Такая система, наряду с сетевым портом LAN, позволяет использовать данный прибор в качестве основы для построения автоматизированных измерительных и испытательных систем с удалённым управлением.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
68026-17 |
Количество каналов
|
2 |
Полоса пропускания
|
200 МГц |
Частота дискретизации
|
1 Гвыб/c |
Срок гарантии (лет)
|
3 |
Диагональ дисплея, дюйм
|
7,9" |
Дисплей (отображение данных)
|
TFT |
Интерфейс
|
USB, LAN |
Питание
|
100-240 В |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
36 |
- Осциллограф GDS-72202E
- Инструкция по эксплуатации на CD
- Краткая инстр. по эксплуатации
- Шнур питания
- Пробник GTP-070A-4 2 шт
Канал вертикального отклонения | |
Число каналов | 2 / 4 |
Полоса пропускания (-3 дБ) | 0...200 МГц |
Огранич. полосы пропуск. | 20, 100 МГц |
Коэф. отклонения (Коткл.) | 1 мВ/дел...10 В/дел |
Погрешность установки Коткл. | ± 3 % |
Время нарастания | ≤ 1,75 нс |
Входной импеданс | 1 МОм ( ± 2 %) / 16 пФ |
Макс. входное напряжение | 300 В ( DC + AС пик), Кат I |
Математика | +, - , х ; ÷, встроенный редактор формул , БПФ на участке 1 МБ (дБ или мВ с.к.з) |
Канал горизонтального отклонения | |
Коэф. развертки (Кразв. ) | 1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
Погрешность установки Кразв. | ± 0,005 % |
Режимы работы | Основной, задержанный (4 нс... 10 с), ZOOM окна, самописец, X-Y |
Синхронизация | |
Источники синхросигнала | любой из каналов, внешний (только 2 кан. мод.), сеть, по лог. шине (D0 - D15) |
Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада |
Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
Чувствительность синхр. | 1 дел |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Частота дискретизации |
2 кан. модель: 1 Г Гц /канал 4 кан. модель: 2 канала – 1 ГГц/ка нал, 3 и 4 канала – 500 МГц/канал |
Интерполяция | SinX/x |
Длина записи | 10 МБ |
Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. |
Курсорные измерения | |
Функции | ΔU; ΔT; 1/ ΔT |
Автоматические измерения | |
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U ; +U ; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
Дополнительные возможности | |
Интерфейс | USB, LAN |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Технология VPO | Захват и отображ ение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 раз в сек. |
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
Общие данные | |
ЖК-дисплей | Цветной (TFT) WVGA , диагональ 20 см, 8 х 10 дел (разреш. 800 х 480) |
Напряжение питания | 100...240 В, 48...63 Гц (автовыбор) |
Габариты, масс | 384 х 208 х 127 мм, 2,8 кг |
