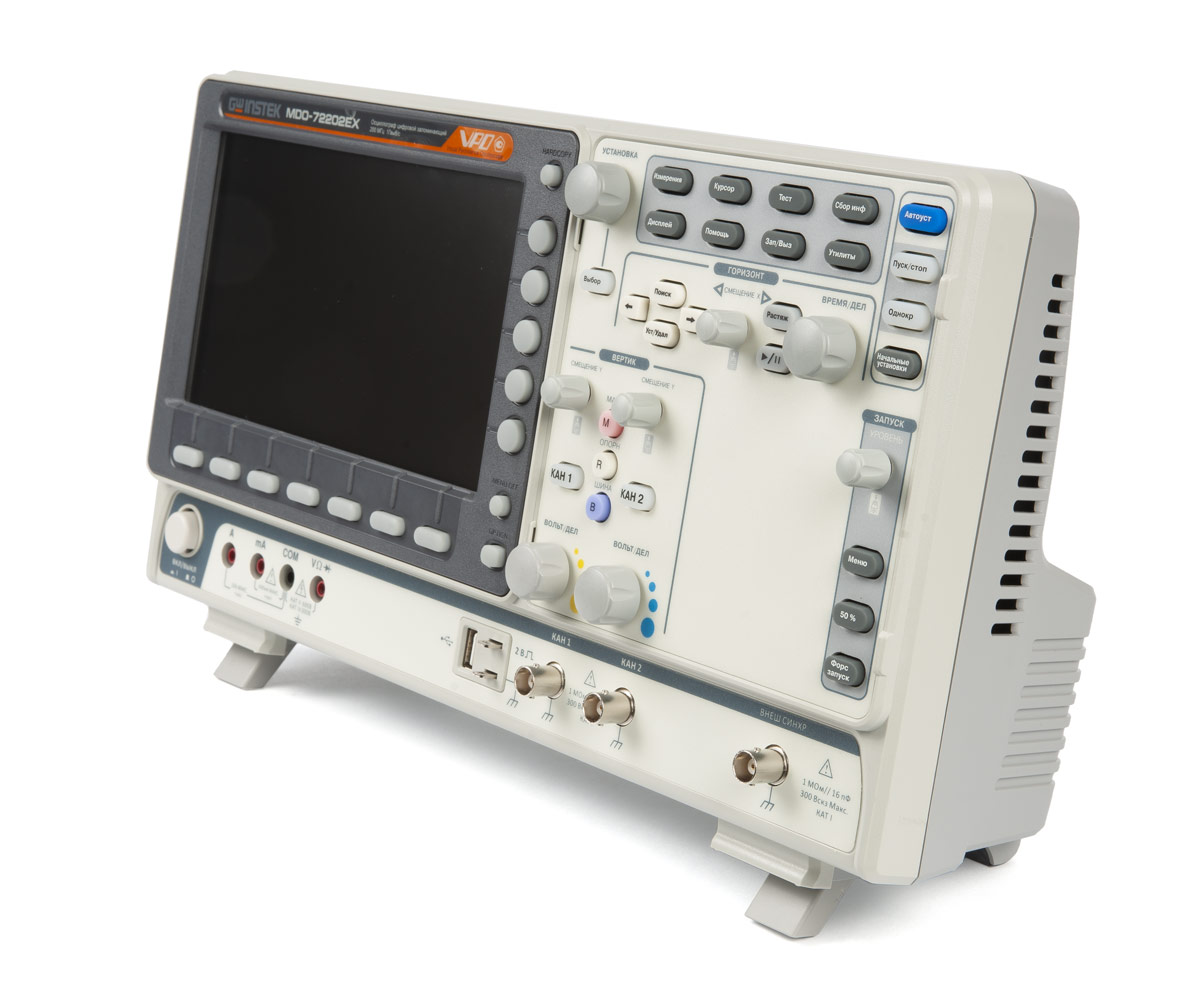

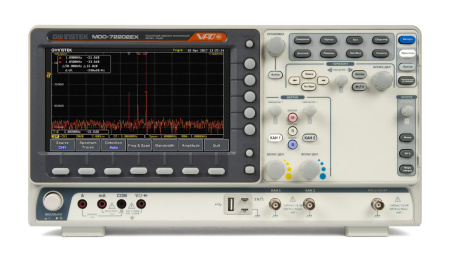

Осциллограф GW Instek MDO-72202EX - профессиональный прибор из категории “все в одном”, который совмещает в себе функции не только осциллографа, но и мультиметра, источника питания и генератора СПФ. Такие широкие возможности позволяют использовать устройство как в лабораторных, так и в образовательных целях.
Особенности:
- 2 входных канала.
- Полоса пропускания 200 МГц.
- Максимальное значение частоты дискретизации 1 ГГц.
- Встроенный редактор формул.

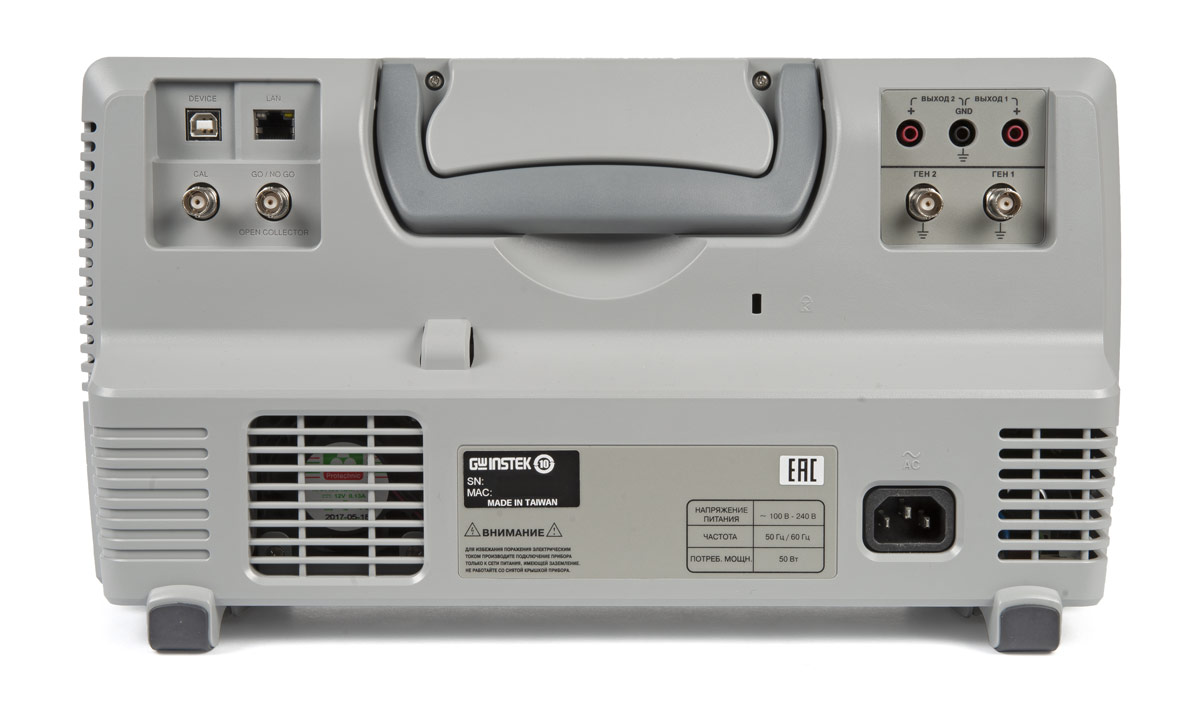

- Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.
Встроенный мультиметр:
Мультиметр с разрядностью до 5000 позволяет проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, данная модель выполняет эту функцию с погрешностью всего всего 0,1 %.
Режим “поисковой машины”:
Этот режим позволяет GW Instek MDO-72202EX идентифицировать спорадические аномалии и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и продолжительности сигнала. Все события отображаются в верхней части дисплея цифрового осциллографа. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию прибора.
Режим сегментированной памяти:
За счет деления осциллограммы на настраиваемое пользователем число сегментов сокращается расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете отобразить на экране именно его без лишней информации. Также этот режим позволяет GW Instek MDO-72202EX проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства. Результаты можно перенести на внешнюю карту памяти для дальнейшей обработки.
2-канальный генератор СПФ до 25 МГц:
Генератор способен воспроизводить до 13 различных форм сигналов с высокой четкостью, благодаря 14-битному вертикальному разрешению и частоте дискретизации 200 МГц. Вы также можете сами как загружать формы сигналы, так и настраивать их параметры.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Номер записи в ГосРеестре СИ
|
70936-18 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Дисплей (отображение данных)
|
TFT |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
- Осциллограф MDO-72202EX
- Шнур питания
- Краткая инструкция по эксплуатации, Инструкция по эксплуатации, Инструкция по программированию на CD
- Пассивный пробник 2 шт
- GTL-110 BNC-BNC кабель 2 шт
- GTL-105A Провод измерительный (зажим "крокодил")
- GTL-207 провод измерительный
| Канал вертикального отклонения | |
| Число каналов | 2 + Ext / 4 |
| Полоса пропускания (-3 дБ) | 0…200 МГц |
| Ограничение полосы пропускания | 20, 100 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел |
| Погрешность установки Коткл. | ± 3 % (± 5 % при Коткл 1 мВ/дел ) |
| Время нарастания | ≤ 1,75 нс |
| Входной импеданс | 1 МОм (± 2 %) / 16 пФ |
| Максимальное входное напряжение | 300 Вскз, кат. I |
| Математика | +, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Полярность | Нормальная, инверсия |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
| Погрешность установки Кразв. | ± 0,005 % (на каждом интервале ≥ 1 мс) |
| Режимы работы | основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
| Режим X-Y | Х – кан 1; Y – 3; разность фаз < 3° до 100 кГц |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный (single Sequence) |
| Виды синхронизации | по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
| Чувствительность синхронизации | 1 дел |
| Аналого-цифровое преобразование и сбор данных | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации |
2 кан. модель: 1 ГГц/канал 4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал |
| Интерполяция | SinX/x, линейная |
| Длина записи (Максимальная) | 10 МБ/ на кан (29.000 сегментов) |
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
| Межсегментное время | 0,41 мкс |
| Максимальная скорость обновления | до 120.000 осц./с |
| Курсорные измерения | |
| Функции | DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
| Автоматические измерения (38 параметров) | |
| Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза (°) |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |

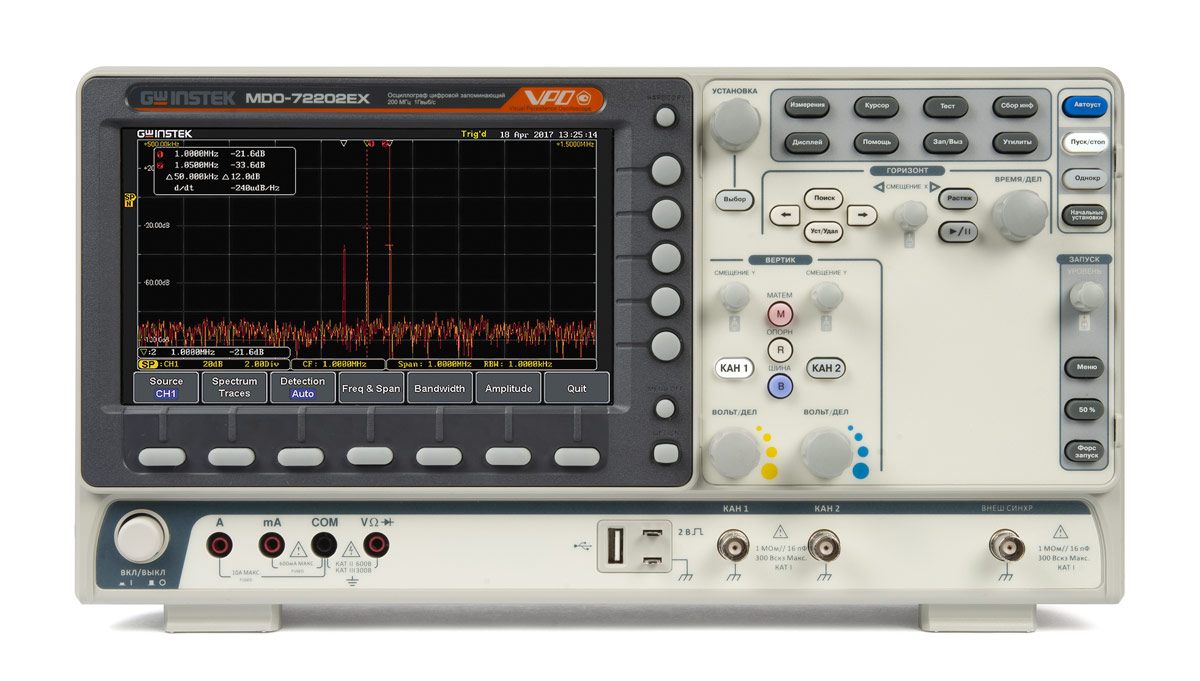

| Анализатор спектра | |
| Диапазон частот | 0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
| Полоса обзора | 1 кГц ~ 500 МГц (макс.) |
| Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ | 1Гц ~ 500 кГц (макс.) |
| Диапазон установки опорного уровня | -50 дБм … +40 дБм (с шагом 5 дБм) |
| Единицы измерения уровня | дБм, дБВскз, линейное СКЗ |
| Положение по горизонтали | -12 дел. … +12 дел. шкалы |
| Вертикальная шкала | 1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
| Средний уровень собственных шумов относительно 1 мВт |
< -50 дБм, при 1 В/дел. и усреднении Avg: 16 < -70 дБм, при 100 мВ/дел. и усреднении Avg: 16 < -90 дБм, при 10 мВ/дел. и усреднении Avg: 16 |
| Гармонические искажения | < 40 дБн (2-го порядка); < 45 дБн (3-го порядка) |
| Тип представления результатов на экране | нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
|
Тип детектора (график) |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
| Типы окон преобразования Фурье (БПФ фактор) | Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
| Генератор сигналов произвольной формы | |
| Диапазон частот | 0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Число каналов | 2 |
| Амплитуда | 10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
| Максимальное разрешение | 1 мВ |
| Формы сигнала (13 типов) | синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Встроенный цифровой мультметр | |
| Постоянное напряжение DCV | |
| Пределы измерений | 50 мВ; 500 мВ; 5; 50; 500; 1000 В (6 диапазонов) |
| Погрешность | ± (0,1 % + 5 е.м.р.) |
| Максимальное разрешение | 0,01 мВ |
| Входящие сопротивление | 10 МОм |
| Переменное напряжение ACV | |
| Пределы измерений | 50 мВ; 500 мВ; 5; 50; 700 В (5 диапазонов) |
| Погрешность | ± (1,5 % + 15 е.м.р.) |
| Полоса частот | 50…1000 Гц |
| Постоянный ток dCA | |
| Пределы измерений (погрешность) |
50 мА; 500 мА: ± (0,5 % + 0,05 мА) 10 А: ± (0,5 % + 50 мА) |
| Чувствительность | >10 мА |
| Переменный ток ACA | |
| Пределы измерений (погрешность) |
50 мА; 500 мА: ± (1,5 % + 0,05 мА) 10 А: ± (3 % + 50 мА) |
| Полоса частот | 50…1000 Гц |
| Сопротивление R | |
| Пределы измерений (погрешность) |
500 Ом; 5; 50; 500 кОм: ± (0,3 % + 3 е.м.р.) 5 МОм: ± (0,5 % + 5 е.м.р.) |
| Встроенный источник питания | |
| Число выходных каналов | 2 (кан 1/ кан2) |
| Диапазон напряжения | 1,0…5 В |
| Дискретность установки Uвых | 0,1В (регулировка во всем диапазоне) |
| Максимальный выходной ток | 1 А |
| Погрешность установки Uвых | ± 3 % |
| Уровень пульсаций | 50 мВскз |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме имитации аналогового осциллографа (обновление экрана до 120.000 осц./ с). |
| Память (запись/считывание) | 24 осциллограммы; 20 профилей настройки |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8×10 дел (разреш. 800 × 480) |
| Послесвечение экрана | 16 мс – 4 с (регулируемое) или бесконечность |
| Таймер (календарь) | Дата/ время (в т.ч. для сохраняемых данных) |
| Цифровой регистратор | Максимальный интервал записи – до 1000ч |
| Объем внутренней памяти | 32 М |
| Рабочие условия | 0°…+50°С, при относ. влажности ≤ 80% |
| Напряжение питания | 100…240 В, 48…63 Гц (автовыбор) |
| Габариты | 384 × 208 × 127 мм |
| Масса | 3 кг |
