Осциллограф GW Instek MSO-72202EA - 2-канальный прибор с пропускной способностью до 200 МГц. Модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Устройство также оснащено генератором сигналов произвольной формы с максимальной частотой 25 МГц и 16-канальным логическим анализатором.
Особенности:
- Предельная частота дискретизации 200 МГц.
- Полностью русифицированное меню существенно упрощает обращение с осциллографом.
- Сохранение в памяти до 24 осциллограмм.
- Изолированный USB-разъем для соединения с ПК.
- TFT-дисплей диагональю 8”.
Режим “поисковой машины”:
Функционирование в этом режиме позволяет GW Instek MSO-72202EA идентифицировать спорадические события и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и длительности сигнала. Все события при этом наглядно отображаются в верхней части дисплея. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Режим сегментированной памяти:
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой лишней информации. Также этот режим позволяет осциллографу GW Instek MSO-72202EA проводить автоматические измерения и статистику по каждому сегменту. При этом все результаты можно отобразить в виде таблиц или гистограмм на дисплее устройства и экспортировать на внешнюю карту памяти для дальнейшей обработки.
Комфортное использование и дистанционное управление:

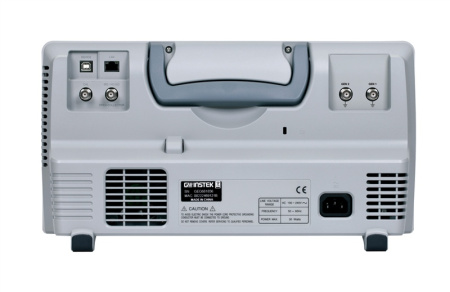

Прибор оборудован двумя разъемами: USB и RS-232, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB и VGA для связи с внешним монитором и использовать устройство для образовательных целей для демонстрации работы перед многочисленной аудиторией или для удаленного исследования.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
68026-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7,9" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
- Осциллограф MSO-72202EA
- Шнур питания
- Краткая инструкция по эксплуатации, Инструкция по эксплуатации, Инструкция по программированию на CD
- Пассивный пробник 2 шт
- Логический пробник GTL-16E
- BNC-BNC кабель GTL-110 2 шт
| Канал вертикального отклонения | |
| Число каналов | 2 |
| Полоса пропускания (-3 дБ) | 0...200 МГц |
| Ограничения полосы пропускания | 20, 100 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел...10 В/дел |
| Погрешность установки Коткл. | ± 3 % |
| Время нарастания | ≤ 1,75 нс |
| Входной импеданс | 1 МОм ( ± 2 %)/ 16 пФ |
| Максимальное входное напряжение | 300 В (DC + AС пик), Кат I |
| Математика | +, - , х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс/дел...100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
| Погрешность установки Кразв. | ± 0,005 % |
| Режимы работы | Основной, задержанный (4 нс...10 с), ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | любой из каналов, внеш. (Ext только 2 кан. мод.), сеть |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL/ SECAM), пред - (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс...10 с), по событию (1...65535), попеременно (ALT); по шине; по скорости нарастания и спада |
| Связь входа синхронизации | ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
| Чувствительность синхронизации | 1 дел |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; Uмакс.; Uмин.; Uсред; выбросы на вершине и в паузе |
| Функции по горизонтали | f; T; t нарастания; t среза; +τ; -τ; коэф. заполнения (%), фаза |
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Логический анализатор | |
| Максимальная входящая частота | 200 МГц |
| Частота дискредитации | 1 МГц/ на канал |
| Число каналов | 16 (D0-D15) |
| Длина памяти | 10 Мб |
| Синхронизация |

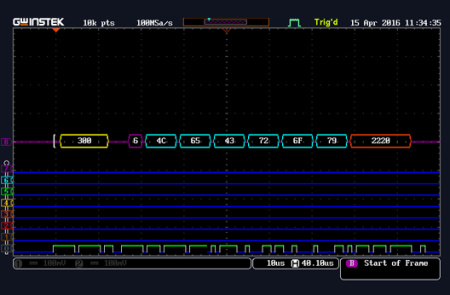

По фронту, по последовательности (Pattern), по длит. импульса Последов. шины (I2C, SPI, UART (RS 232/ 422/ 485), паралл. шины CAN/ LIN |
| Порог срабатывания | TTL, CMOS (5 В, 3.3 В, 2.5 В), ECL, PECL, 0V + опред. пользователем |

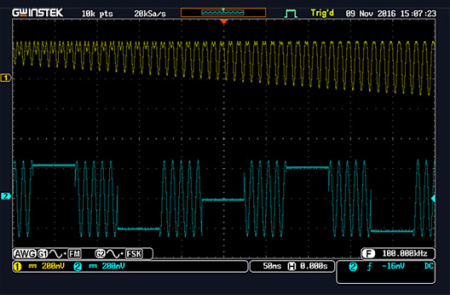

| Генератор сигналов произвольной формы (MSO-72ХХХEA) | |
| Максимальная частота | 25 МГц |
| Частота дискретизации | 200 МГц |
| Разрешение ЦАП | 14 бит |
| Число каналов | 2 |
| Формы сигнала | Синус, прямоу гольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
| Амплитуда | 20 мВ ... 5 В п-п |
| Дополнительные возможности | |
| Интерфейс | USB, LAN |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Технология VPO | Захват и отображение редких сигналов и глитчей в режиме аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с. |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Внутренняя память | Запись/считывание: 24 осциллограммы; 20 профилей |
| Дополнительные возможности | |
| ЖК-дисплей | Цветной (TFT) WVGA, диагональ 20 см, 8 х 10 дел (разреш. 800 х 480) |
| Напряжение питания | 100...240 В, 48...63 Гц (автовыбор) |
| Габариты | 384 х 208 х 127 мм |
| Масса | 2,8 кг |
