Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Цифровой
Номер записи в ГосРеестре СИ
—
57170-14
Количество каналов
—
4
Полоса пропускания
—
1 ГГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

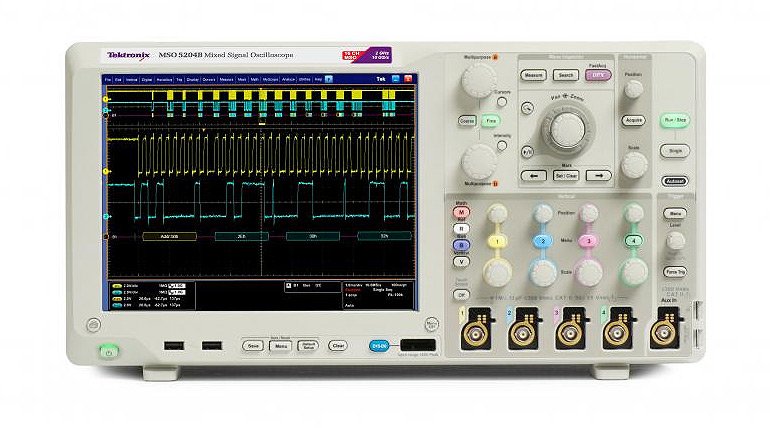

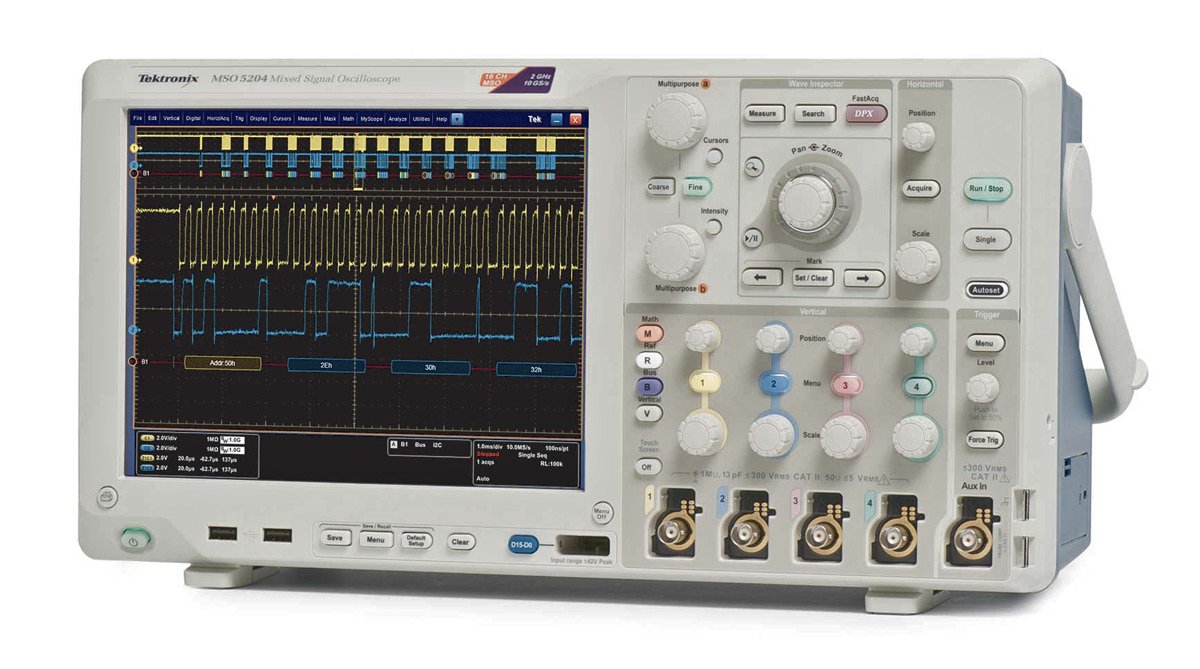

Цифровой осциллограф Tektronix MSO5104B отличается высочайшей точностью регистрации сигнала, полосой пропускания 1 ГГц и частотой выборки до 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.
На осциллографе MSO5104B имеется возможность запускать программное обеспечение под управлением ОС Windows®. Также осциллограф можно оснастить средствами отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.
- Полоса пропускания 1 ГГц
- Частота дискретизации в реальном времени до 10 Гвыб/с
- 4 аналоговых канала
- 16 цифровых каналов
- Длина записи с использованием функции MultiView Zoom™ — до 125 млн точек
- Максимальная скорость захвата с использованием функции FastAcq™ — до 250 000 осциллограмм в секунду
- Скорость захвата в режиме FastFrame™ с использованием сегментированной памяти — до 310 000 кадров в секунду
- Пассивные пробники напряжения с входным сопротивлением 10 МОм, емкостной нагрузкой менее 4 пФ и полосой пропускания аналогового сигнала 1 ГГц в стандартной комплектации
- Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерения на низких частотах
- Расширенная система запуска с опциональным визуальным запуском
Возможности:
- Органы управления Wave Inspector® обеспечивают простоту перемещения по осциллограммам и автоматизацию поиска
- Настраиваемые окна элементов управления MyScope® и контекстные меню обеспечивают максимальную эффективность 53 автоматических измерения, построение гистограмм и БПФ для обеспечения упрощенного анализа осциллограммы
- Запуск и анализ по последовательным шинам (опционально)
- Автоматический запуск, декодирование и поиск по сигналам шин I2C, SPI, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и USB 2.0
- Автоматизированный анализ сигналов последовательных шин MIPI® D-PHY DSI-1 и CSI-2, 8b/10b и PCI Express
- Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
- Яркий дисплей XGA с диагональю 10,4 дюйма (264 мм) и сенсорным экраном
- Операционная система Microsoft® Windows 7 (64-разрядная)
- Соответствие стандарту LXI Class C
- Компактные размеры — всего 206 мм в глубину и масса менее 6,7 кг.
Интерфейсы:
- Два хост-порта USB 2.0 на передней панели и четыре на задней для сохранения данных, печати и подключения периферийных устройств
- Порт USB на задней панели для простого подключения к ПК или устройству с GPIB при помощи адаптера
- Встроенный порт 10/100/1000BASE-T Ethernet для подключения к локальным сетям и выходной порт VGA для внешнего монитора или проектора
Документы
57170-14
157,7 кб
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Цифровой |
|
Номер записи в ГосРеестре СИ
|
57170-14 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
10 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Дисплей (отображение данных)
|
TFT |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
12 |
- Цифровой осциллограф Tektronix MSO5104B
- Пассивный пробник TPP1000, 1 ГГц, 10X, 3,9 пФ (на каждый аналоговый канал)
- Один 16-канальный логический пробник P6616 и комплект принадлежностей
- Передняя крышка
- Стилус для сенсорного экрана
- Руководство пользователя
- ПО NI LabVIEW SignalExpress™ Tektronix Edition
- Сумка с принадлежностями
- Компьютерная мышь
- Калибровочный сертификат
- Свидетельство о совместимости с Z 540-1 и ISO9001
- Кабель питания
- Гарантия на один год
| Количество аналоговых каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 1 ГГц |
| Частота дискретизации | 10 Гвыб/с |
| Время нарастания | 350 ps |
| Погрешность коэффициента усиления | ±1.5% с ухудшением на 0.10%/°C при температуре выше 30 °C |
| Эффективное число бит | 6 бит |
| Входы | 1 МОм/50 Ом - TekVPI |
| Максимальное эквивалентное время дискретизации | 400 Гвыб/с |
| Максимальная длина записи в стандартной конфигурации | 250 млн. точек/канал |
| Максимальная длина записи с опцией | до 125 млн. точек |
| Дисплей | сенсорный ЖК-дисплей 26 см |
| Напряжение источника питания | 100 до 240 В ±10% |
| Частота источника питания | 45 Гц до 66 Гц (85 до 264 В) |
| 360 Гц до 440 Гц (100 до 132 В) | |
| Потребляемая мощность | 275 Вт максимум |
| Размеры | 439х206х233 мм |
| Вес | 6.7 кг |
Tektronix, Inc. - американская корпорация, один из мировых лидеров в производстве измерительной техники: осциллографов, логических анализаторов, генераторов, анализаторов и мониторов сигнала (спектра).
