Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
2 ГГц
Частота дискретизации
—
10 Гвыб/c
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

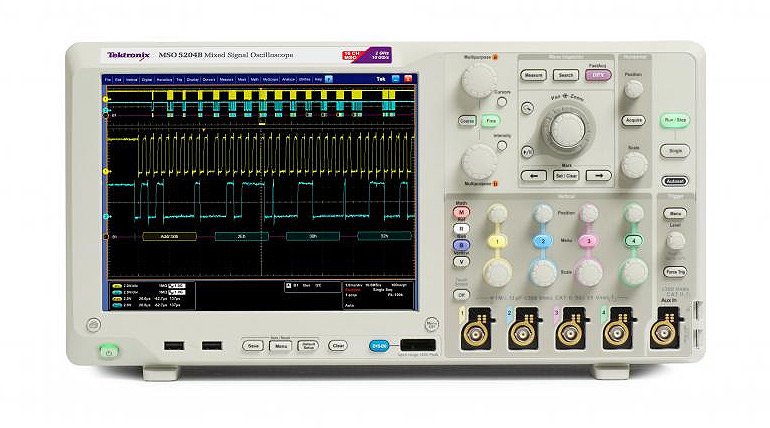

При современных высоких скоростях передачи данных и жестких временных параметрах сигналов требуется использование осциллографа с отличной производительностью сбора данных сигналов и возможностями анализа. Осциллограф MSO5204B отличается высочайшей точностью регистрации сигнала, полосой пропускания 2 ГГц и частотой выборки 10 Гвыб/с, а также расширенными возможностями анализа и математическими операциями.
Возможность работы на осциллографе программного обеспечения под Windows®.
Модель MSO5204B можно оснастить для отладки распространенных протоколов последовательной передачи данных для всеобъемлющего анализа системы.
Особенности:
- Полный набор функций для сбора данных. Точность регистрации сигнала обеспечивается при полосе пропускания до 2 ГГц, максимальной частоте выборки 10 Гвыб/с и длине записи 250 млн. точек.
- 4 аналоговых и 16 цифровых каналов. Анализ аналоговых и цифровых сигналов при помощи одного прибора для поиска неполадок на системном уровне в сложных проектах.
- Режим захвата FastAcq и дисплей с цифровым люминофором. Быстрое обнаружение сбоев и редких событий с помощью патентованной технологии Tektronix FastAcq. Максимальная скорость захвата > 250 000 осциллограмм/с позволяет быстро обнаружить редкие аномалии.
- Расширенная система запуска. Быстрый захват аномалий сигнала при помощи более чем 350 доступных комбинаций системы запуска, включая время установки и удержания, пакетов последовательных и параллельных шин. Дополнительный визуальный запуск позволяет выполнять графическое определение сигналов запуска.
- Органы управления Wave Inspector®. Простота поиска, установки меток и навигации по записям большой длины при поиске всех случаев до 8 событий одновременно.
- Встроенные средства анализа. Анализ устройств с помощью 53 автоматических измерений, статистики измерений, гистограмм, дополнительных математических операций, определяемых пользователем фильтров и специализированных программных модулей MATLAB и .NET.
- Запуск и анализ по сигналам параллельных шин (для серии MSO). Быстрая отладка распространенных последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, MIL-STD-1553B, CAN, LIN, Ethernet и FlexRay при помощи автоматического запуска, декодирования и поиска.
- Декодирование протокола с помощью функций запуска по сигналам последовательных шин и анализа. Быстрая отладка последовательных шин I2C, SPI, RS-232/422/485/UART, USB2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay при помощи автоматического запуска, декодирования и поиска.
- Пакеты прикладных программ. Пакет для анализа джиттера и построения глазковых диаграмм в стандартной комплектации и свыше 25 дополнительных опциональных пакетов программ для анализа источников питания, соответствия стандартам последовательной РЧ-передачи данных, памяти и т. д.
- Пассивный пробник напряжения с малой емкостью. Четыре пробника 1 ГГц или 500 МГц с наилучшей в отрасли емкостной нагрузкой < 4 пФ в стандартной комплектации для обеспечения точности измерений.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Количество каналов
|
4 |
Полоса пропускания
|
2 ГГц |
Частота дискретизации
|
10 Гвыб/c |
Диагональ дисплея, дюйм
|
10,4" |
Дисплей (отображение данных)
|
TFT |
Интерфейс
|
USB, LAN, VGA |
Питание
|
100-240 В |
Разрешение дисплея
|
1024 x 768 |
Гарантия, (мес)
|
12 |
Количество аналоговых каналов | 4 |
Количество цифровых каналов | 16 |
Полоса пропускания | 2 ГГц |
Частота дискретизации | 10 Гвыб/с |
Время нарастания | 175 ps |
Погрешность коэффициента усиления | ±1.5% с ухудшением на 0.10%/°C при температуре выше 30 °C |
Эффективное число бит | 6 бит |
Входы | 1 МОм/50 Ом - TekVPI |
Максимальное эквивалентное время дискретизации | 400 Гвыб/с |
Максимальная длина записи в стандартной конфигурации | 250 млн. точек/канал |
Максимальная длина записи с опцией | до 125 млн. точек |
Дисплей | сенсорный ЖК-дисплей 26 см |
Напряжение источника питания | 100 до 240 В ±10% |
Частота источника питания | 45 Гц до 66 Гц (85 до 264 В) |
360 Гц до 440 Гц (100 до 132 В) | |
Потребляемая мощность | 275 Вт максимум |
Размеры | 439х206х233 мм |
Вес | 6.7 кг |
