ГОСРЕЕСТР
Артикул:
m-106695
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
48998-12
Количество каналов
—
4
Полоса пропускания
—
70 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Широкие возможности просмотра сигналов:
- Самый большой экран в этом классе приборов - 8,5-дюймовый WVGA;
- Скорость обновления экрана до 50 000 осциллограмм в секунду;
- Глубокая память - 100 КВыб.
Три прибора в одном:
- Лучший в своем классе осциллограф;
- Встроенный логический анализатор (для моделей MSOX, опционально устанавливается на DSOX);
- Единственный в отрасли интегрированный генератор сигналов 20 МГц.
Большой набор дополнительных функций и апгрейдов:
- Возможность апгрейда полосы пропускания, логических каналов, генератора после покупки осциллографа;
- Режим сегментированной памяти;
- Автоматический тест на соответствие маске.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
48998-12 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Срок гарантии (лет)
|
3 |
|
Диагональ дисплея, дюйм
|
8,5" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |

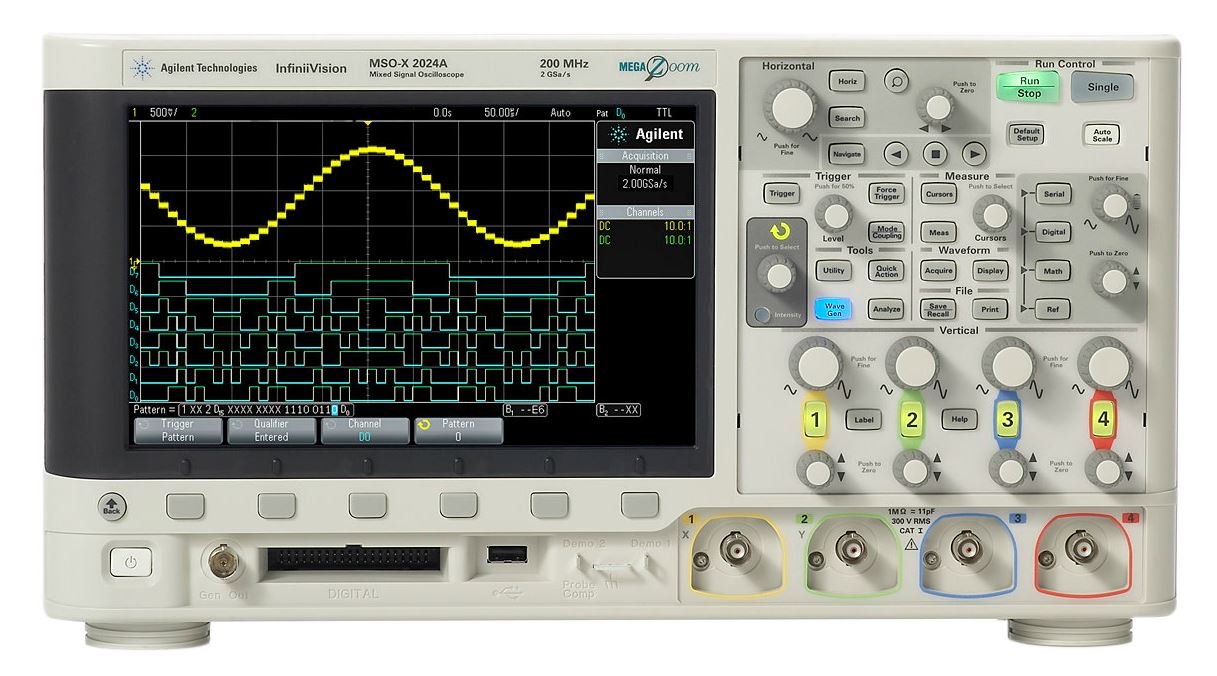

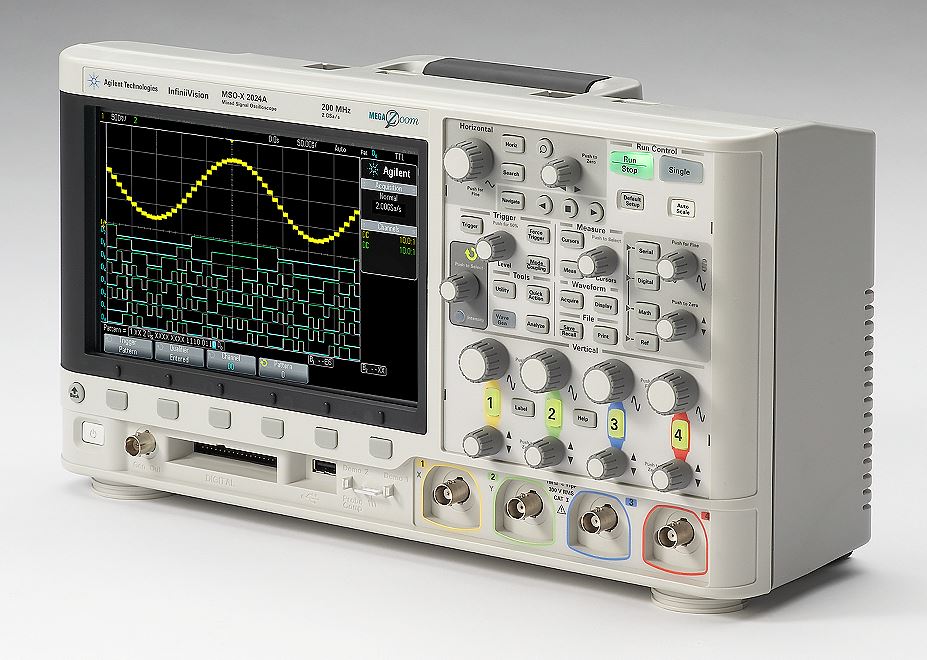

- Цифровой осциллограф Keysight MSOX2004A
- N2862B Пассивный пробник 10:1, 150 МГц
- Инструкция по эксплуатации
| Полоса пропускания | 70 МГц |
| Аналоговые каналы | 4 |
| Логические каналы | 8 для моделей MSOX (или моделей DSOX после апгрейда) |
| Частота дискретизации | 2 Гвыб/с на половине каналов, 1 Гвыб/с на всех каналах |
| Глубина памяти | 100 Квыб |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе |
2 мВ/дел - 10 мВ/дел: ± 4% 10 мВ/дел - 5 В/дел: ± 3% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм, 18 пФ |
| Погрешность временной базы | 25 ± 5 ppm |
|
Режимы сбора данных: Нормальный С усреднением Сегментированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 500 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
|
Режимы запуска: Принудительный По перепаду По ТВ сигналу По длительности импульса Логический |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигналов любом канале Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с) Запуск по логической комбинации двух активных каналов |
| Измерения | 25 автоматических измерений |
| Математические функции | Сложение, вычитание, умножение, БПФ |
|
Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
8 (для моделей MSOX или моделей DSOX после апгрейда) 1 ГВыб/с ± 10 В |
|
Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скорость обновления дисплея | 50 000 осциллограмм в секунду |
|
Интерфейс: Стандартно Опционально |

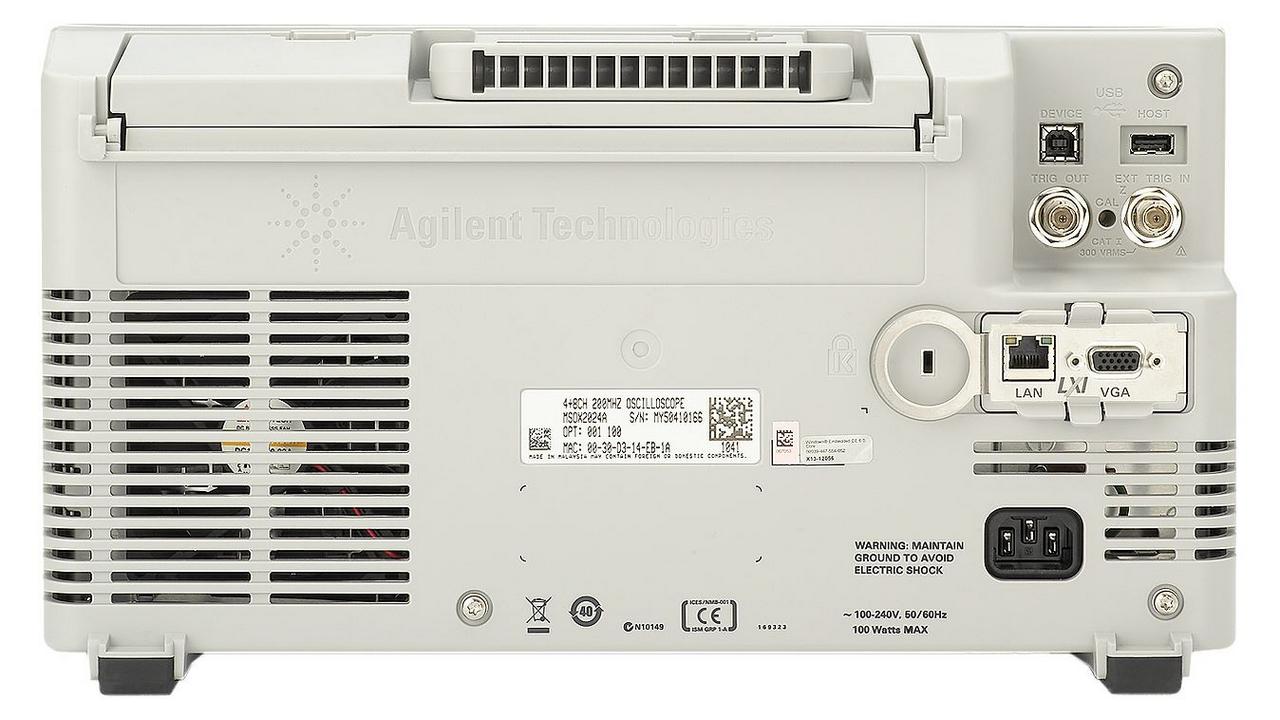

USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес | 3,85 кг |
Keysight Technologies – мировой технологический лидер на рынке контрольно-измерительных решений для электронной, оборонной, аэрокосмической и телекоммуникационной промышленности.
