ГОСРЕЕСТР
Артикул:
m-107050
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
35080-07
Количество каналов
—
2
Полоса пропускания
—
20 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

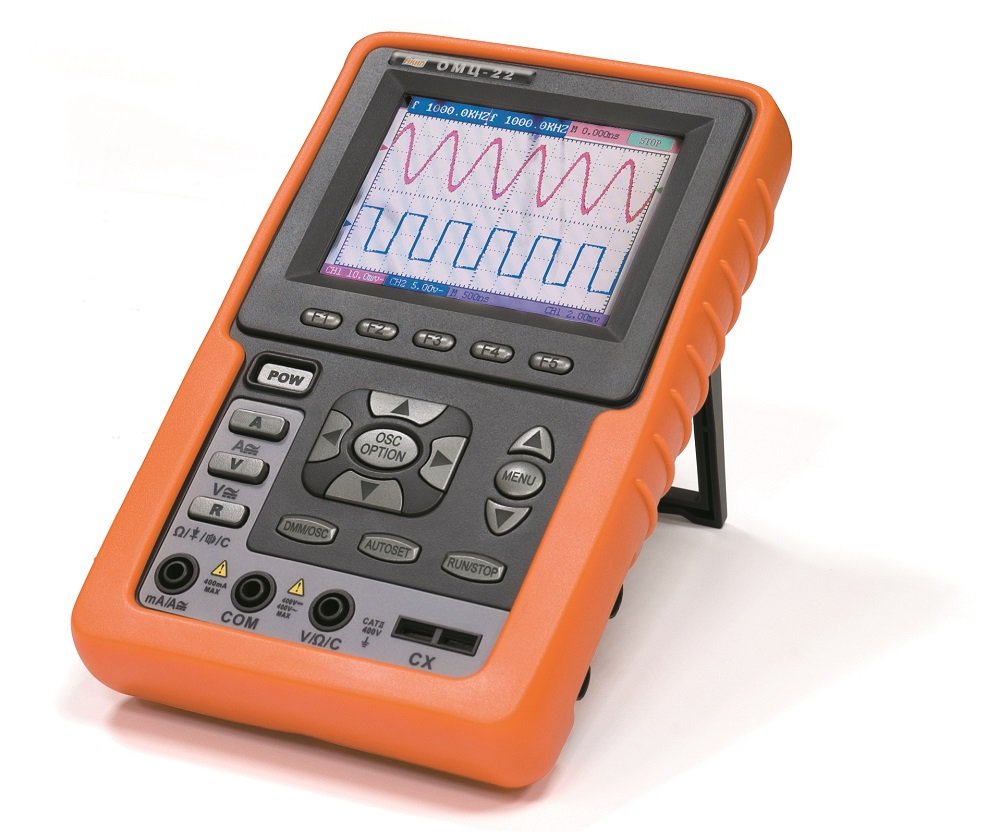

Осциллограф-мультиметр ОМЦ-22: Полоса пропускания 20 МГц; 2 канала; Частота дискретизации 100 Мвыб/с; Коэффициент усиления 5 мВ/дел – 5 В/дел; Коэффициент развертки 5 нс/дел – 5 с/дел; Интерполяция sin x/x и линейная; Синхронизация по фронту, ТВ; Длина памяти 6 кБ на канал; Автоизмерения; Курсорные измерения (V, T); В режиме мультиметра: Измерение напряжения (AC, DC), Тока (AC, DC), Емкости, Сопротивления, Прозвон цепи, Проверка диодов; Память на 4 осциллограммы; Цветной ЖК-дисплей (320х240) с подсветкой; Интерфейс USB; ПО + кабель USB в комплекте; Ударопрочное исполнение; Масса 0,7 кг.
Особенности:
- 2 канала, полоса пропускания 20 МГц
- Частота дискретизации в реальном времени до 100 МГц
- Интерполяция sin x/x
- Авто и курсорные измерения
- Длина памяти 6 кБ на канал
- Мультиметр: измерение напряжения, тока, сопротивления, емкости
- Цветной ЖК-дисплей
- Автономное батарейное питание
- Ударопрочное исполнение
- Интерфейс USB, ПО для управления
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
35080-07 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
100 Мвыб/c |
|
Диагональ дисплея, дюйм
|
3,8" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
12 |

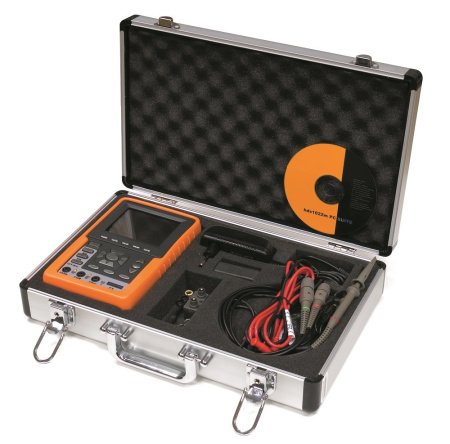

- Осциллограф-мультиметр ОМЦ-22
- Пробник х10 2шт
- AC-DC адаптер
- Измерительные кабели 2шт
- Кабель USB
- Токовый шунт
- Модуль для измерения малых емкостей
- Программное обеспечение
- Руководство по эксплуатации
| Режим осциллографа | |
| Канал вертикального отклонения | |
| Полоса пропускания | 0 … 20 МГц |
| Коэффициент отклонения | 5 мВ/дел … 5 В/дел (шаг 1-2-5) |
| Входное сопротивление | 1 МОм ± 2% // 20 пФ±3 пФ |
| Временная задержка между каналами | 150 пс |
| Сопряжение входа | Открытый и закрытый |
| Максимальное входное напряжение | 400 В пик. |
| Время нарастания | Не более 17,5 нс |
| Погрешность коэффициента отклонения | ± 5% |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 5 нс/дел … 5 с/дел |
| Погрешность коэффициента развертки | 0,01% |
| Синхронизация | |
| Режимы запуска | Однократный, нормальный, авто |
| Источник синхронизации | Внутренняя, внешняя |
| Типы синхронизации | По фронту, ТВ-синхронизация |
| Погрешность установки уровня синхронизации | ±0,3 деления |
| Аналого-цифровое преобразование | |
| Частота дискретизации | 100 МГц |
| Объем памяти (на канал) | 6 кБ |
| Разрядность АЦП | 8 бит |
| Режимы выборки | Нормальный, усреднение, пиковый детектор |
| Режим мультиметра | |
| Постоянное и переменное напряжение | |
| Пределы измерения напряжений |
Постоянное 400 мВ, 4 В, 40 и 400 В Переменное 4 В, 40 и 400 В (диапазон частот 40…400 Гц) |
| Разрешение | 100 мкВ, 1 мВ, 10 мВ, 100 мВ в зависимости от предела |
| Входное сопротивление | 10 МОм |
| Погрешность измерения | ± 1% |
| Постоянный и переменный ток | |
| Предел измерений | 40 мА, 400 мА, 20 А с токовым шунтом |
| Разрешение | 10 мкА, 100 мкА, 10 мА |
| Диапазон частот переменного тока | 40 ... 400 Гц |
| Погрешность измерения |
Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела Переменный ток:±1,5%, ±2%, ±5% в зависимости от предела |
| Сопротивление | |
| Предел измерения | 400 Ом; 4 кОм; 40 кОм; 400 кОм; 4 МОм; 40 МОм |
| Погрешность измерения | ± (2% … 3%) |
| Разрешение | 0,1 Ом, 1, 10, 100 Ом, 1 кОм, 10 кОм |
| Емкость | |
| Предел измерений | 51 нФ, 512 нФ, 5,12 мкФ, 51,2 мкФ, 100 мкФ |
| Разрешение | 10 пФ, 100 пФ,1 нФ, 10 нФ, 100 нФ в зависимости от предела |
| Погрешность | ± 3% |
| Дисплей | |
| Размер | 3,8 дюйма цветной ЖКИ |
| Разрешение | 320 х 240 |
| Количество цветов | 4096 |
| Общие данные | |
| Источник питания | Литиевая батарея, время автономной работы 4 часа |
| Зарядное устройство-адаптер | 220 В, 50 Гц <-> 8,5 В постоянное, 1,5 А |
| Условия эксплуатации | 0 °С … 40 °С; отн. влажность не более 80 % |
| Габаритные размеры | 180 х 115 х 40 мм |
| Масса | 0,7 кг |
| Интерфейс | USB |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
