Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
71341-18
Количество каналов
—
2
Полоса пропускания
—
300 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Внимание! Рекомендуется совместно с осциллографом приобретать адаптер HX0031 и/или адаптер со встроенной нагрузкой HX0032. Адаптеры обеспечивают переход от фирменного интерфейса ProbiX на BNC для поверки и калибровки приборов.
Осциллограф можетт работать в 5 режимах: ОСЦИЛЛОГРАФ, МУЛЬТИМЕТР, РЕГИСТРАТОР ДАННЫХ, АНАЛИЗАТОР ГАРМОНИК, АНАЛИЗАТОР ПРОТОКОЛОВ, ВАТТМЕТР
Осциллограф высокого разрешения - АЦП 12 бит

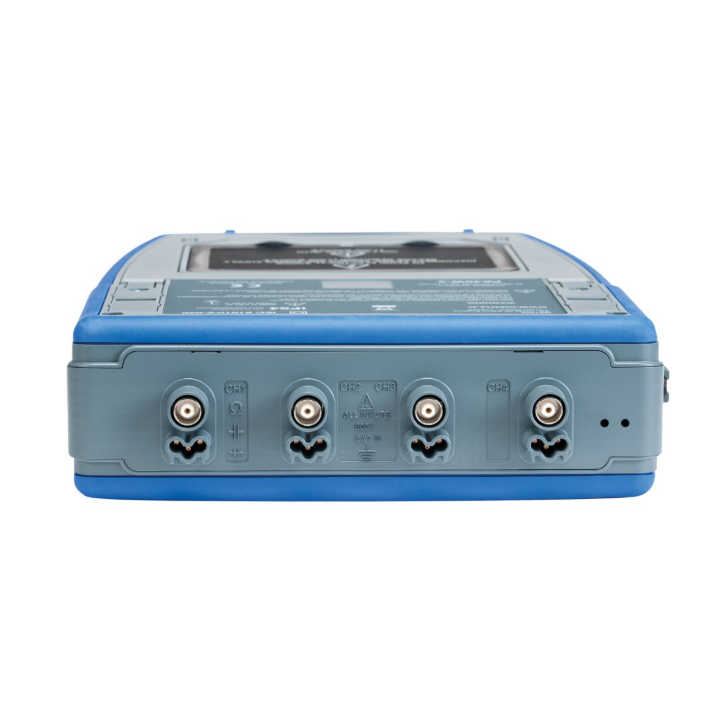

4 изолированных канала
Полоса пропускания 300 МГц, частота дискретизации 2,5 гвыб/с
В режиме ОСЦИЛЛОГРАФ прибор обеспечивает визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы имеют функции: автоматической настройки для получения осциллограммы, автоматических измерений 20 амплитудных и временных параметров, курсорных измерений, допускового контроля, математических операций, включая быстрое преобразование Фурье (БПФ), набор стандартных функций.
В режиме МУЛЬТИМЕТР осциллографы измеряют напряжение постоянного до 800 В и переменного тока до 600 Вскз, сопротивление постоянному току до 32 МОм, электрическую емкость до 5 мФ, частоту до 200 кГц, можно проверить полупроводниковые компоненты, целостность цепей. Для измерений температуры используются внешние датчики в виде термопар (К) или термопреобразователей сопротивления (Pt100). Для измерений силы тока и мощности в одно- и трехфазных сетях осциллографы оснащаются токоизмерительными клещами или гибкими трансформаторами тока типа AmpFLEX, MiniAmpFLEX.
В режиме РЕГИСТРАТОР, осциллографы позволяют осуществлять накопление данных в течение 20000 секунд с интервалом 0,2 секунды. Осциллографы позволяют производить установку порогов и диапазонов допустимых значений с возможностью продолжительной записи наблюдаемых процессов (100 000 измерений) и автоматическое протоколирование фактов и времени неисправности. Любые данные (события или неисправности) автоматически сохраняются либо в памяти прибора, либо на FTP сервере (жесткий диск компьютера).
В режиме АНАЛИЗАТОР ГАРМОНИК осциллографы отображают гармонические составляющие сигнала до 63. Результаты измерений отображаются в виде линейного спектра, в поле состояния отображается среднеквадратичное значение напряжения сигнала и коэффициент гармоник. Для выбранной гармоники отображается ее уровень в процентах, фаза относительно основной гармоники, частота, среднеквадратичное значение напряжения.

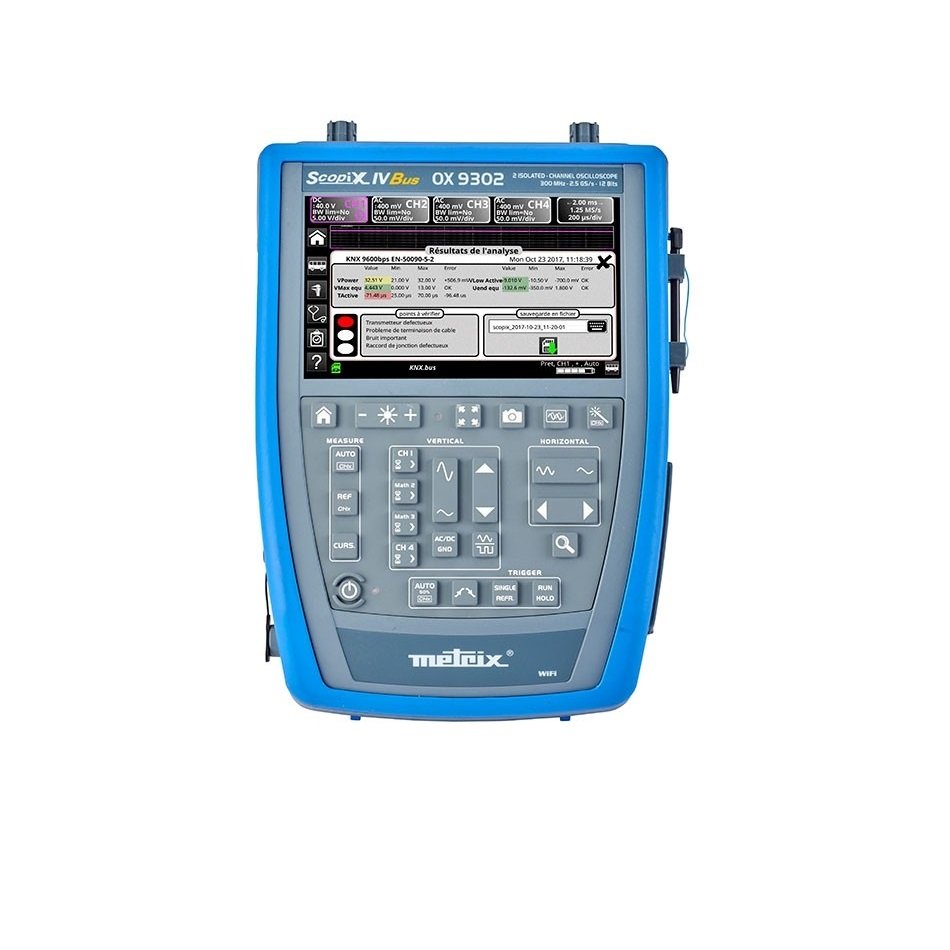

Осциллограф OX 9302-BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB)
Для реализации режима ВАТТМЕТР требуются опциональные токовые клещи
HX0034 - токоизмерительные клещи от 20 мA-80 A / полоса пропускания 500 kГц с разъемом Probix
HX0072 - клещи гибкие AmpFLEX от 0,5 A до 3 кA / полоса пропускания 200 кГц
HX0073 - клещи гибкие мини Probix Mini AmpFlex от 0.5 до 300 A/ полоса пропускания 3MГц
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Портативный |
Номер записи в ГосРеестре СИ
|
71341-18 |
Количество каналов
|
2 |
Полоса пропускания
|
300 МГц |
Частота дискретизации
|
2.5 Гвыб/c |
Срок гарантии (лет)
|
1 |
Диагональ дисплея, дюйм
|
7" |
Дисплей (отображение данных)
|
TFT |
Интерфейс
|
USB, LAN |
Питание
|
Сменный Ni-MH аккумулятор |
Разрешение дисплея
|
800 x 480 |
Гарантия, (мес)
|
12 |
Параметр | Значение |
---|---|
Тип осциллографа | Осциллограф-мультиметр |
Число каналов | 2 |
Полоса пропускания | 300 МГц |
Максимальная частота дискретизации | 2,5 ГГц |
Максимальный объем памяти | 100 кБ/кан |
АЦП (бит) | 12 |
Сопротивление входа | 1 МОм/ 12 пФ |
Особенности | Серия SCOPIX IV, изолированные входы (сфера «Анализ промышленных сетей ПД»), «6 в 1» (осциллограф, мультиметр, регистратор и анализатор гармоник, анализатор протоколов, ваттметр). Цифровой осциллограф (2,5 мВ/ дел… 200 В/дел. 1 нс/дел… 200 с/ дел.).Авто- (10 параметров «Time» + 9 параметров «Level») и курсорные измерения. Расширенные функции измерений (математика), мощность, гармоники (до 63-й) в диапазоне 40…450 Гц. Запись опорных осциллограмм (4), анализ формы по шаблону, растяжка (Zoom) по горизонтали х200. По вертикали х16. Режим отображения - точки, интерполяция, огибающая (Envelope), усреднение (2/4/16/64), послесвечение (Persistence). Мультиметр (Кан1) напряжение (DC,AC, AC+DC), R, C, частота, мощность (опция), тест диода/ p-n до 800 Впост/ 600 В скз, сопротивление до 32 МОм, ёмкость до 5 мФ, частота до 200 кГц. Опционально - измерения переменного тока до 80/ 300/ 3000 А пост., ток 4- 20 мА, температура -100… +500/ + 1250 °С (дополнительный датчик температуры), напряжение до 1000 В (доп. дат. U). Регистратор (поддержка SD-карт 2 ГБ…2 ТБ) выборка 0,2 сек. Электрический рейтинг CAT III / 600 В. Время автономной работы ~5 часов (Li-Ion). Осциллограф OX 9302 BUS дополнительно оснащен функцией измерений параметров интерфейсов (шин) передачи данных транспортных средств (автомобили), объектов связи и телекоммуникаций, электроники, промышленности, систем управления освещением, коммуникаций зданий и сооружений (AS-I, DALI, CAN, LIN, KNX, Ethernet, FLEXRAY, ProfiBus, RS232/485, USB) |
Интерфейс | Ethernet (изолир.), USB (изолир.), micro SD, Wi-Fi (android APPLI) |
Дисплей | сенсорный цветной TFT (WVGA), диагональ 18 см, разреш. 800х480 |
Масса (кг) | 2,4 (с аккумуляторной батареей) |
