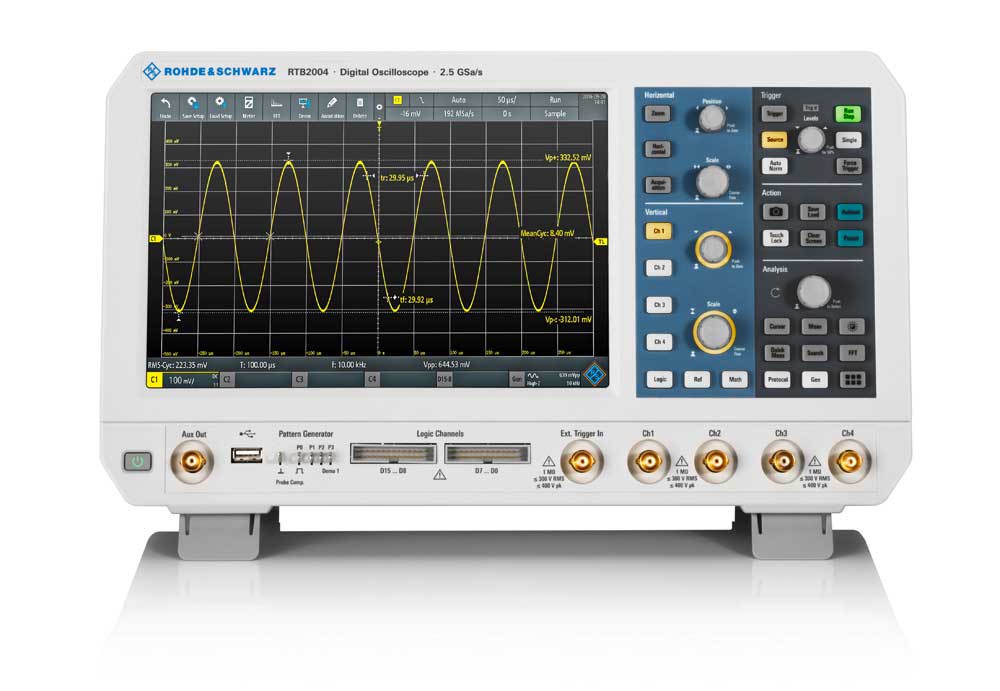

Цифровой осциллограф Rohde & Schwarz RTB2002 - модель начального уровня, выполненная в компактном настольном варианте и отвечающая высоким требованиям современных исследований. Диагностика осциллографом может проводиться в области электроники, лабораторных исследований, в ремонте и в образовательных учреждениях.
Прибор сочетает в себе ряд функций таких приборов как: генератор функций и тестовых последовательностей, вольтметр и частотомер и других при приобретении дополнительных опций.
Особенности:
- 2 осциллографических канала, 16 логических (опция RTB-B1);
- Полоса пропускания для аналоговых каналов 70 МГц. Может быть увеличена с дополнительными опциями до 300 МГц;
- Частота дискретизации 2,5 Гвыб/с.;
- Скорость обновления до 50’000 осциллограмм/с;
- Глубина памяти до 20 млн. точек;
- Время нарастания переходной характеристики (расчетное) <5 нс;
- Вертикальное разрешение 10 бит (16 бит в режиме высокого разрешения).
Удобство и комфорт измерений осуществляется с помощью цветного сенсорного WXGA дисплея с разрешением 1280х800 пикселей. Для передачи данных прибор обладает LAN и USB интерфейсами.
Цифровой осциллограф обладает высокой чувствительностью, широким набором измерительных функций и точностью, характерной для продукции Rohde & Schwarz. Устройство может работать с различными типами сигналов, включая аналоговые, цифровые и смешанные. Каналы осциллографа обеспечивают высокую производительность и качество отображения информации.
RTB2002 отличается высокой частотой дискретизации и большим объёмом памяти. Стабильность изображения достигается благодаря широкому выбору параметров синхронизации, включая традиционные методы (по фронту, длительности, шаблону и т. д.), а также синхронизацию по сигналам последовательных шин, которые широко используются в промышленности.
На нашем сайте вы сможете найти большое разнообразие дополнительно подключаемых опций и аксессуаров, расширяющих возможности портативного осциллографа.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
68021-17 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN, HDMI |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1280 x 800 |
|
Гарантия, (мес)
|
36 |
- Базовый блок прибора
- Пассивные пробники на каждый канал (RT-ZP03S, делитель - 10:1)
- Шнур питания
- Опции по заказу
| Система вертикального отклонения | |
| Входные каналы |
2 осциллографических 16 логических (опция RTB-B1) |
| Полосы пропускания для аналоговых каналов | 70 МГц |
| Максимальная входная частота для логических каналов | 300 МГц |
| Время нарастания переходной характеристики (расчетное) | <5 нс |
| Диапазон значений коэффициента отклонения по вертикали | от 1 мВ/дел до 5 В/дел |
| Импеданс | аналоговые каналы 1 МΩ+/-2%, 9 пФ +/-2 пФ |
| логические каналы 10 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение |
аналоговые каналы: 300 В (СКЗ), макс. 400 В (ПИК) логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | 2,5x10-6 |
| Система сбора данных | |
|
Частота дискретизации аналоговые каналы |
1,25 ГВыб/с 2,5 ГВыб/с с чередованием |
|
Частота дискретизации логические каналы |
1,25 ГВыб/с |
| Глубина памяти |
10 млн. точек 20 млн. точек с чередованием 160 млн. точек сегментированной памяти (с опцией RTB-K15) |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации |
входы аналоговых каналов, входы логических каналов (опционально) |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска |
Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), pattern, serial bus, timeout, line Опционально: I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Анализ осциллограмм | |
| Автоматические измерения | до 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, БПФ |
| Тестирование по маске | тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| Генератор сигналов произвольной формы (с опцией RTB-B6) |
Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный: 0.1 Гц – 1 МГц Шум: макс. 25 МГц Произвольная форма: макс. 10 млн. выборок/с, 16 тыс. точек |
| Генератор тстовых последовательностей |
4 бит I2C, SPI, UART and CAN/LIN |
| Цифровой вольтметр (DVM) |
Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, , AC+DCскз и ACскз |
| Частотомер |
Измерения: частота, период Разрешение: 6 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г), мм | 390×220×152 |
| Масса | 2,5 кг |
