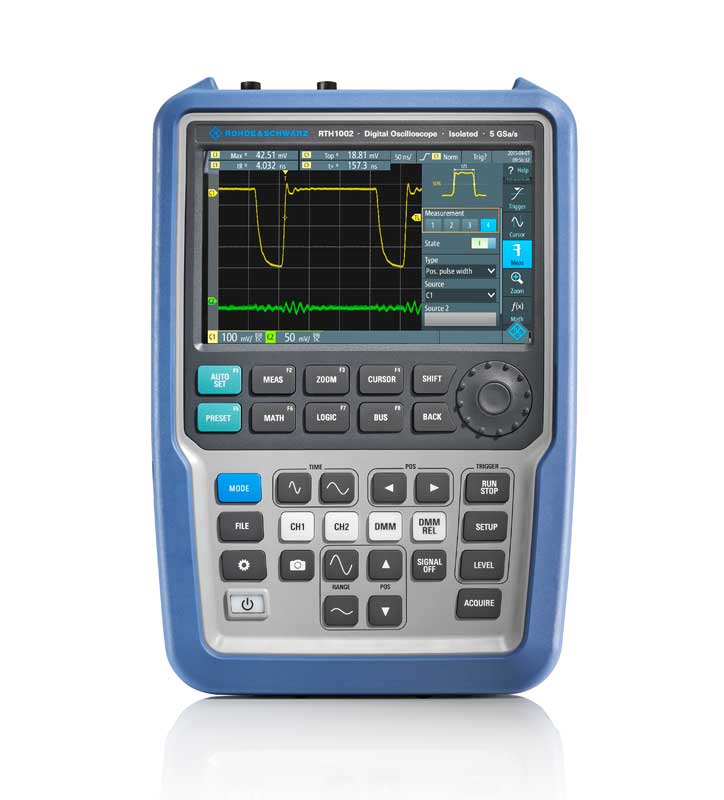

Осциллограф Rohde & Schwarz RTH1002 +B224 представляет собой современный прибор, который сочетает в себе высокую точность измерений, расширенные функциональные возможности и удобство эксплуатации. Благодаря регистрационному номеру 63957-16 в Госреестре средств измерений, он официально признан в России как средство измерения, что подтверждает его надежность и соответствие установленным стандартам.
Одним из ключевых преимуществ данного осциллографа является полоса пропускания 500 МГц, что делает его отличным инструментом для анализа сложных сигналов с высокой частотой. Высокая частота дискретизации в 5 Гвыб/с обеспечивает точную регистрацию быстропеременных процессов, а расчетное время нарастания переходной характеристики менее 5,8 нс позволяет фиксировать мельчайшие изменения формы сигнала. Глубина памяти в 500 кТочек при максимальной скорости дискретизации дает возможность детально анализировать длительные последовательности данных без потери информации.
Rohde & Schwarz RTH1002 +B224 оснащен двумя осциллографическими входными каналами, а также дополнительным каналом мультиметра, что значительно расширяет его возможности. Такое сочетание делает прибор универсальным решением для различных задач, включая анализ электрических сигналов, измерение параметров цепей и диагностику электронных устройств. Высокое вертикальное разрешение в 9 бит обеспечивает точность и детализацию измерений, что особенно важно при работе с низкоамплитудными сигналами.
Для удобства работы осциллограф оснащен цветным дисплеем с разрешением 800x480 пикселей (WVGA), который обеспечивает четкое и контрастное отображение сигналов и интерфейса прибора. Гибкие возможности подключения реализованы через интерфейсы USB, LAN и microSD, что позволяет оперативно сохранять и передавать данные, а также интегрировать осциллограф в измерительные системы и компьютерные сети.
Благодаря сочетанию высокой производительности, точности измерений и удобного интерфейса, Rohde & Schwarz RTH1002 +B224 становится незаменимым инструментом для инженеров, разработчиков и специалистов, занимающихся тестированием и диагностикой электронных устройств.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
63957-16 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
|
|
R&S® RTH1002 | R&S® RTH1004 |
| Система вертикального отклонения | ||
| Входные каналы |
2 осциллографических 1 мультиметр 8 логических (опция RTH-B1) |
4 осциллографических 8 логических (опция RTH-B1) |
| Полосы пропускания для аналоговых каналов |
60 МГц RTH1002 100 МГц RTH1002-B221 200 МГц RTH1002-B222 350 МГц RTH1002-B223 500 МГц RTH1002-B224 |
60 МГц RTH1004 100 МГц RTH1004-B241 200 МГц RTH1004-B242 350 МГц RTH1004-B243 500 МГц RTH1004-B244 |
| Максимальная входная частота для логических каналов | 250 МГц | |
| Время нарастания переходной характеристики (расчетное) |
<5,8 нс стандартно <3,5 нс с опцией RTH-B221 <1,75 нс с опцией RTH-B222 |
<5,8 нс стандартно <3,5 нс с опцией RTH-B241 <1,75 нс с опцией RTH-B242 |
| Диапазон значений коэффициента отклонения по вертикали | от 2 мВ/дел до 100 В/дел | |
| Импеданс аналоговые каналы | 1 МΩ+/-1%, 12 пФ +/-2 пФ | |
| Импеданс логические каналы | 100 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение |
BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В |
|
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел | |
| Погрешность временной развертки | +/- 10×10-6 | |
| Система сбора данных | ||
|
Частота дискретизации аналоговые каналы |
1 х 5 ГВыб/с 2 х 2,5 ГВыб/с |
1 х 5 ГВыб/с 2 х 2,5 ГВыб/с 4 х 1,25 ГВыб/с |
|
Частота дискретизации логические каналы |
8 х 1,25 ГВыб/с | |
| Глубина памяти |
500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации1,25 Гвыб/с |
|
| Вертикальное разрешение | 9 бит | |
| Скорость обновления | до 50’000 осциллограмм/с | |
| Система синхронизации | ||
| Источники синхронизации |
входы аналоговых каналов, входы логических каналов (опционально) |
|
| Режимы запуска | автоматический, ждущий, однократный | |
| Виды запуска |
Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу |
|
| Анализ осциллограмм | ||
| Автоматические измерения | до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность | |
| Курсорные измерения | Амплитудные и временные | |
| Математическая обработка | сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия | |
| Тестирование по маске |
тестирование по критерию годен/не годен; выбор реакции на событие: нет/ звуковой сигнал/ стоп одновременно до 5 масок |
|
| Дополнительные возможности | ||
| Регистратор данных |
Одновременно до 4 каналов; Скорость измерений: 1/ 2/ 5 измерений в секунду; Глубина памяти: 2 млн. точек на канал |
|
| Цифровой вольтметр (DVM) | - |
Источник: аналоговые каналы; Разрешение: 3 разряда; До 4 измерений; Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения |
| Цифровой мультиметр (DMM) |
Источник: 4 мм входы типа “banana”; Разрешение: 4 разряда; Одновременно 1 измерение; Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость |
- |
| Дисплей | ||
| Тип | Емкостной цветной сенсорный, диагональю7 дюймов | |
| Разрешение | 800х480 пикселей (WVGA) | |
| Общие характеристики | ||
| Интерфейсы | USB, LAN, micro SD card | |
| Питание |
Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч |
|
| Габаритные размеры (Ш×В×Г), мм | 201×293×74 | |
| Масса | 2,4 кг с аккумуляторной батареей | |
