ГОСРЕЕСТР
Артикул:
m-106748
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Портативный
Номер записи в ГосРеестре СИ
—
63957-16
Количество каналов
—
4
Полоса пропускания
—
350 МГц
Все характеристики
1 362 417 руб.
/шт Мало
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

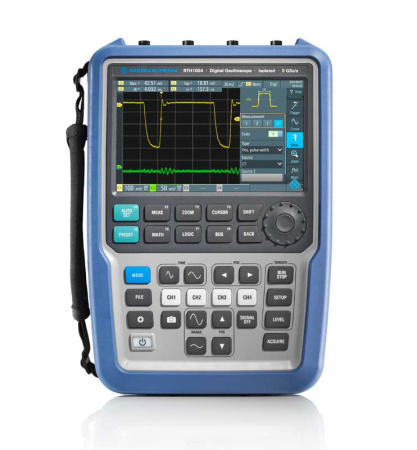

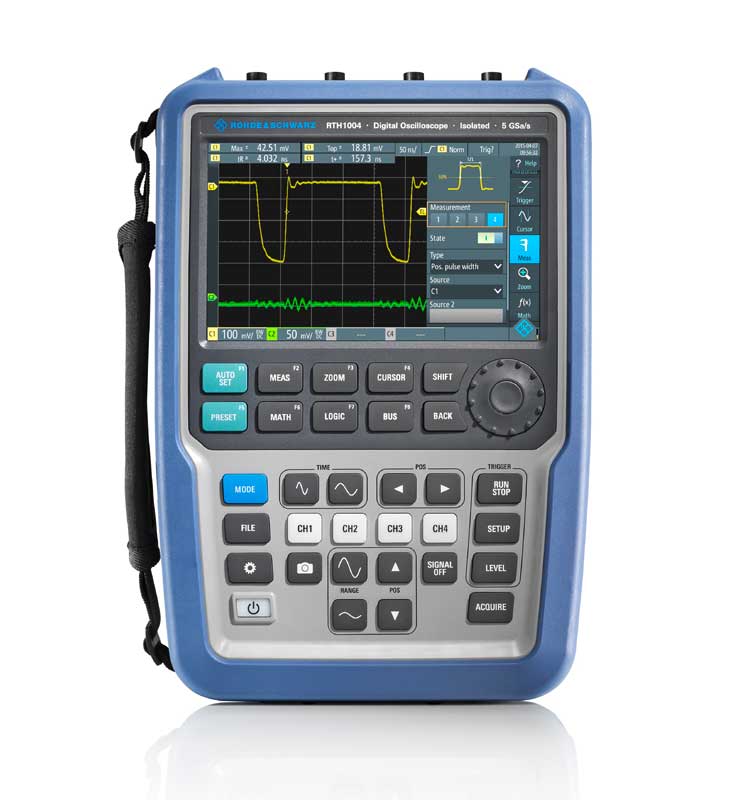

При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы серии R&S®RTH обеспечивают возможности и гибкость работы, необходимую для отладки любых типов электронных систем, объединяя характеристики и возможности лабораторного осциллографа, с компактностью и прочностью работающего от аккумулятора портативного устройства.
Особенности:

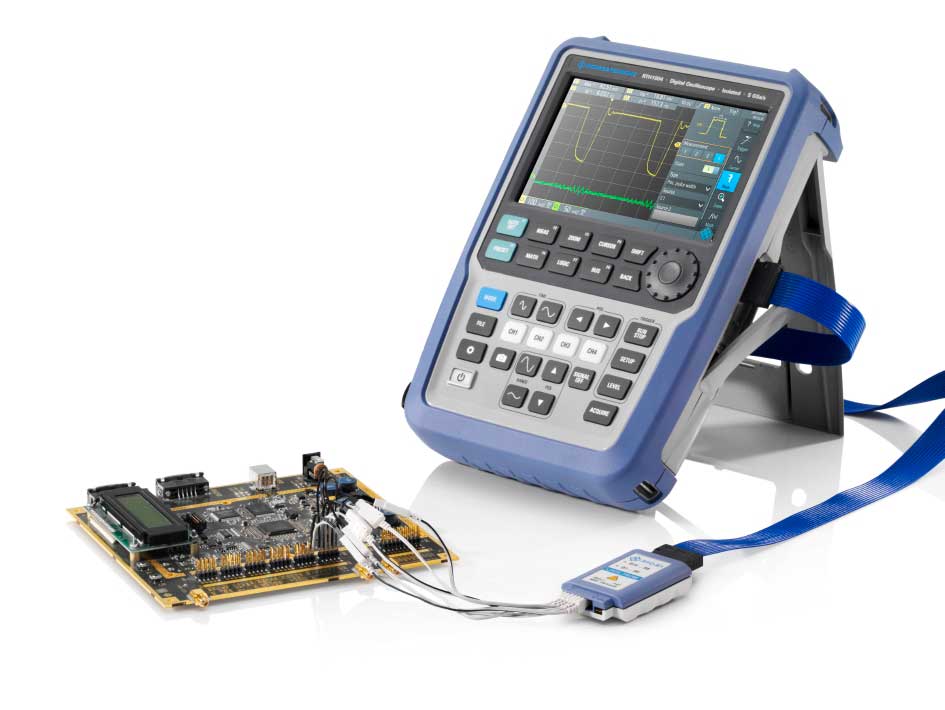

- 5 приборов в одном: осциллограф, логический анализатор, анализатор протоколов, регистратор данных, цифровой мультиметр;
- Каналы с гальванической развязкой;
- 14 типов запуска обеспечивают достаточную гибкость для точного выделения требуемого сигнала;
- Высокоскоростная система сбора данных с функцией архива;
- 33 функции автоматических измерений;
- Поддержка microSD-карт и USB –устройств;
- Более 4 часов работы от аккумулятора;
- Ударопрочный пыле/влагозащищенный прорезинненый корпус;
- Крупные кнопки для удобства работы в перчатках;
- Максимальная безопасность в любых средах: CAT IV 600 В / CAT III 1000 В;
- Дистанционное управление с использованием проводных и беспроводных технологий для измерений с повышенными требованиями к безопасности;
- Цветной емкостной сенсорный дисплей диагональю 7 дюймов;
- Масса 2,4 кг.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Портативный |
|
Номер записи в ГосРеестре СИ
|
63957-16 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Срок гарантии (лет)
|
1 |
|
Диагональ дисплея, дюйм
|
7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
Сменный Li-Ion аккумулятор |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |

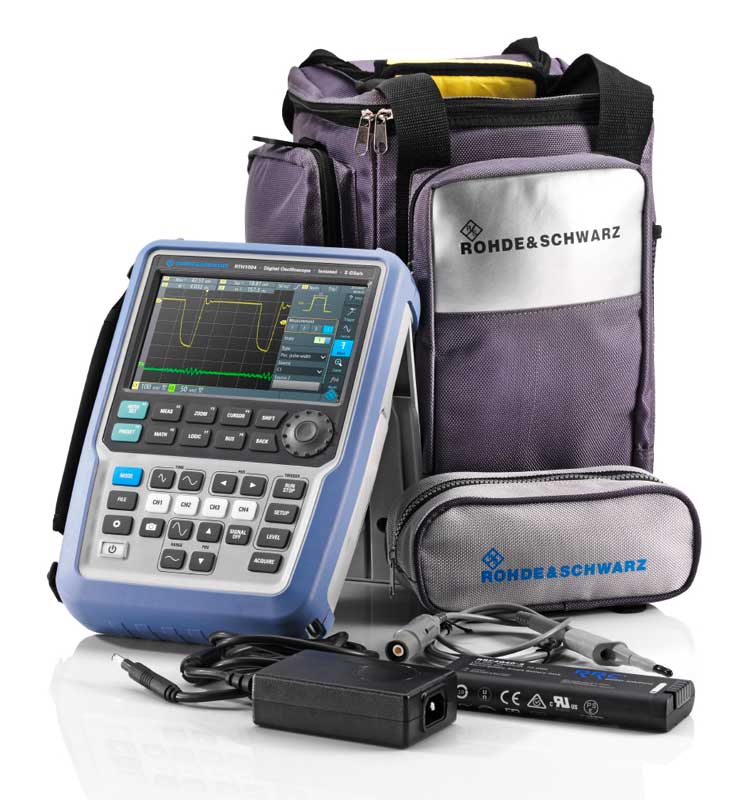

- Портативный осциллограф c расширенной полосой пропускания до 350МГц RTH1004+B243
- 500 МГц 10:1 600 ВCATIV пробник напряжения для каждого канала
- Краткое руководство по эксплуатации
- Lithium-Ion аккумуляторная батарея
- Адаптер питания от сети переменного тока с адаптерами
| Система вертикального отклонения | |
| Входные каналы |
4 осциллографических 8 логических (опция RTH-B1) |
| Полосы пропускания для аналоговых каналов |
60 МГц RTH1004 100 МГц RTH1004-B241 200 МГц RTH1004-B242 350 МГц RTH1004-B243 500 МГц RTH1004-B244 |
| Максимальная входная частота для логических каналов | 250 МГц |
| Время нарастания переходной характеристики (расчетное) |
<5,8 нс стандартно <3,5 нс с опцией RTH-B241 <1,75 нс с опцией RTH-B242 <1 нс с опцией RTH-B243 <700 пс с опцией RTH-B244 |
| Диапазон значений коэффициента отклонения по вертикали | от 2 мВ/дел до 100 В/дел |
| Импеданс аналоговые каналы | 1 МΩ+/-1%, 12 пФ +/-2 пФ |
| Импеданс логические каналы | 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение |
BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 500 с/дел |
| Погрешность временной развертки | +/- 10×10-6 |
| Система сбора данных | |
|
Частота дискретизации аналоговые каналы |
1 х 5 ГВыб/с 2 х 2,5 ГВыб/с 4 х 1,25 ГВыб/с |
|
Частота дискретизации логические каналы |
8 х 1,25 ГВыб/с |
| Глубина памяти |
500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации1,25 Гвыб/с |
| Вертикальное разрешение | 9 бит |
| Скорость обновления | до 50’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации |
входы аналоговых каналов, входы логических каналов (опционально) |
| Режимы запуска | автоматический, ждущий, однократный |
| Виды запуска |
Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу |
| Анализ осциллограмм | |
| Автоматические измерения | до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность |
| Курсорные измерения | Амплитудные и временные |
| Математическая обработка | сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия |
| Тестирование по маске |
тестирование по критерию годен/не годен; выбор реакции на событие: нет/ звуковой сигнал/ стоп одновременно до 5 масок |
| Дополнительные возможности | |
| Регистратор данных |
Одновременно до 4 каналов; Скорость измерений: 1/ 2/ 5 измерений в секунду; Глубина памяти: 2 млн. точек на канал |
| Цифровой вольтметр (DVM) |
Источник: аналоговые каналы; Разрешение: 3 разряда; До 4 измерений; Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональю 7 дюймов |
| Разрешение | 800х480 пикселей (WVGA) |
| Общие характеристики | |
| Интерфейсы | USB, LAN, micro SD card |
| Питание |
Адаптер питания для сети переменного тока: 100-240В, 50-60Гц; Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч |
| Габаритные размеры (Ш×В×Г), мм | 201×293×74 |
| Масса | 2,4 кг с аккумуляторной батареей |
Rohde & Schwarz основана в 1933 г. учеными Физико-технического Университета в Йене (Германия) Лотаром Роде и Германом Шварцем. Как независимая семейная компания, Rohde & Schwarz полагается в своем развитии на собственные ресурсы.
