Артикул:
m-106936
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
2
Товар снят с производства
—
Да
Полоса пропускания
—
500 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

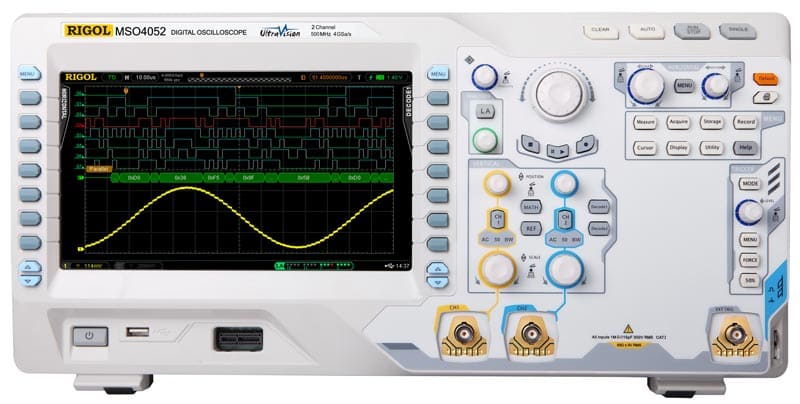

RIGOL MSO4052 - высокопроизводительный двухканальный осциллограф смешанных сигналов, отличается от моделей осциллографов серии RIGOL DS4000 наличием встроенного 16-канального логического анализатора в комплекте с логическим пробником.
Цифровой осциллограф RIGOL MSO4052 внесен в Госреестр СИ РФ за № 54988-13. В 2018 году срок официальной сертификации и действия Официального Свидетельства продлен до 17.06.2023.
Максимальная полоса пропускания осциллографа RIGOL MSO4052 - 500 МГц, количество аналоговых входных каналов 2 (плюс 16 цифровых каналов), имеются широкие возможности автоматических измерений со статистикой и многие другие полезные функции, что позволяет специалистам получить функционал более дорогих моделей от известных производителей за существенно более низкую цену.
По многим параметрам осциллограф смешанных сигналов RIGOL MSO4052 вполне соответствует самым высоким пользовательским требованиям , например, по величине стандартной памяти, составляющей значение в 140 миллионов точек, или чувствительность по амплитуде, минимальное разрешение которой составляет 1 мВ/Дел.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
2 |
|
Товар снят с производства
|
Да |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Диагональ дисплея, дюйм
|
9" |
|
Дисплей (отображение данных)
|
TFT |
|
Интерфейс
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
36 |
- Цифровой осциллограф MSO4052
- Осциллографические щупы: пассивные пробники 500 МГц RP3500A 2шт
- Пробник логического анализатора RPL2316
- Сетевой кабель
- Крышка на переднюю панель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
- CD диск с руководством по эксплуатации и программным обеспечением
| Полоса пропускания | 500 MГц | |
| Количество каналов | 2 аналоговых канала + 16 цифровых каналов + внешний запуск | |
| Регистрация | Режим | Обычный |
| Пиковый детектор 4 нс. Аналоговые каналы: 250 пс - один канал, 500 пс - два канала. Цифровые каналы 1 нс | ||
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) | ||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 4 Гвыб/сек (2 Гвыб/сек - 2 канала) | |
| Цифровые каналы: 1 Гвыб/сек | ||
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | Аналоговые каналы: 1 MΩ±1% || 14 пФ ±3 пФ или 50 Ом±1,5% | |
| Цифровые каналы: 101 кΩ±1% || 9 пФ±1 пФ | ||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II | |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 110000 осц./сек (поточечное отображение, цифровые каналы отключены) |
| 85000 осц/сек (цифровые каналы включены) | ||
| Интерполяция | (sin x)/x | |
| Глубина записи | Аналоговые каналы: 140 М точек (выбор 14 М; 1,4 М; 140 К; 14 К) на канал. 70 М точек (выбор 7М; 0,7 М; 70 К; 7 К) два канала | |
| Цифровые каналы: Максимально до 28 М точек | ||
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±4 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1 ширины экрана | |
| Пост-запуск: 1 с....100000 с | ||
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы (аналоговые каналы) | Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм | |
| 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом | ||
| Диапазон смещения | на импедансе 50 Ом: ±1,2 В (1 мВ/дел ~ 124 мВ/дел), ±12 В (126 мВ/дел ~ 1 В/дел) | |
| на импедансе 1 МОм: ±2 В (1 мВ/дел ~ 225 мВ/дел) , ±40 В (230 мВ/дел ~ 1 В/дел) | ||
| Полоса пропускания для аналогового периодического сигнала (-3 дБ) | DC ~ 500 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 500 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤700 пс (типичное) | |
| Погрешность коэф.усиления | ±2% полной шкалы | |
| Погрешность смещения | 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел | |
| 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел | ||
| Изоляция между каналами | ≥40 дБ | |
| Параметры вертикальной системы (цифровые каналы) | Вертикальное разрешение | 1 бит |
| Выбор значения порога | TTL (1,4 В) | |
| 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В); 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) | ||
| ECL (-1,3 В) | ||
| PECL (+3,7 В) | ||
| LVDS (+1,2 В) | ||
| 0 В | ||
| Пользовательский | ||
| Диапазон установки порога | ±20,0 В с шагом 10 мВ | |
| Точность установки порога | ±100 мВ + 3% от установленного значения | |
| Динамический диапазон | ±10,0 В+ пороговое значение | |
| Минимальный размах напряжения | 500 мВпик-пик | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |
| Логические операции | AND, OR, NOT, XOR | |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция) | |
| Система запуска цифрового осциллографа MSO4052 | ||
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±0,8 В | |
| Режим запуска | Авто, обычный, одиночный | |
| Фильтрация | Срез ФВЧ (50 кГц), ФНЧ (5 кГц) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Запуск по фронту | Нарастающий, спадающий, нарастающий;спадающий | |
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, = |
| отрицательная полярность импульса: >, <, = | ||
| Диапазон установок | 4 нс ~ 4 с | |
| Запуск по ранту | Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 4 нс ~ 4 с | |
| Запуск по скорости нарастания | Условие запуска | положительная скорость: >, <, внутри диапазона |
| отрицательная счкорость: >, <, внутри диапазона | ||
| Ширина окна (время) | 10 нс ~ 1 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Время | 40 нс ~ 1 с | |
| Номер фронта | 1 ~ 65535 | |
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM |
| Cтандарт | 480P, 576P, 720P, 1080P, 1080i HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | Полярность | нормальная, инвертированная |
| Условие запуска | Start, Error, Check Error, Data | |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, пользовательская | |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I2C запуск | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Диапазон | 0 ~ 127, 0 ~ 255, 0 ~ 1023 | |
| Длина | 1 ~ 5 байт | |
| SPI запуск | Условие | CS, TimeOut |
| Значение удержания | 100 нс ~ 1 нс | |
| Разрядность | 4 бит ~ 32 бит | |
| Установка | H, L, X | |
| CAN запуск | Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error | |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User | |
| Точки выбора | от 5% до 95% | |
| Тип окна | Data, Remote, Error, OverLoad | |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error | |
| FlexRay запуск | Скорость | 2,5 Мб/с; 5 Мб/с; 10 Мб/с |
| Условие запуска | окно, символ, ошибка, TSS | |
| USB запуск | Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend | |
| Основные технические характеристики цифрового осциллографа MSO4052 | |
| Дисплей | |
| Тип дисплея | диагональ 9” (229 мм), ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов | 160 000 цветов |
| Послесвечение | мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 3 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейс | |
| Стандартный | 2 USB Host, USB-device, LAN, VGA, выход AUX (TrigOut/PassFail/Fast/GND/calibration), 10MHz input/output |
| Питание | |
| Напряжение | 100 ~ 120 Вэфф. AC, 50/60 Гц/400 Гц; 100 ~ 240 Вэфф. AC, 50/60 Гц |
| Потребляемая мощность | <120 Вт |
| Предохранитель | 3 A, T тип, 250 В |
| Массо-габаритные параметры | |
| Габаритные размеры | 440 мм × 218 мм × 130 мм (Ш*В*Г) |
| Вес | Около 4,8 кг±0,2 кг (7,1 кг с упаковкой) |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
