Артикул:
m-106752
Характеристики
Внесен в ГосРеестр
—
Нет
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
60 МГц
Частота дискретизации
—
1 Гвыб/c
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

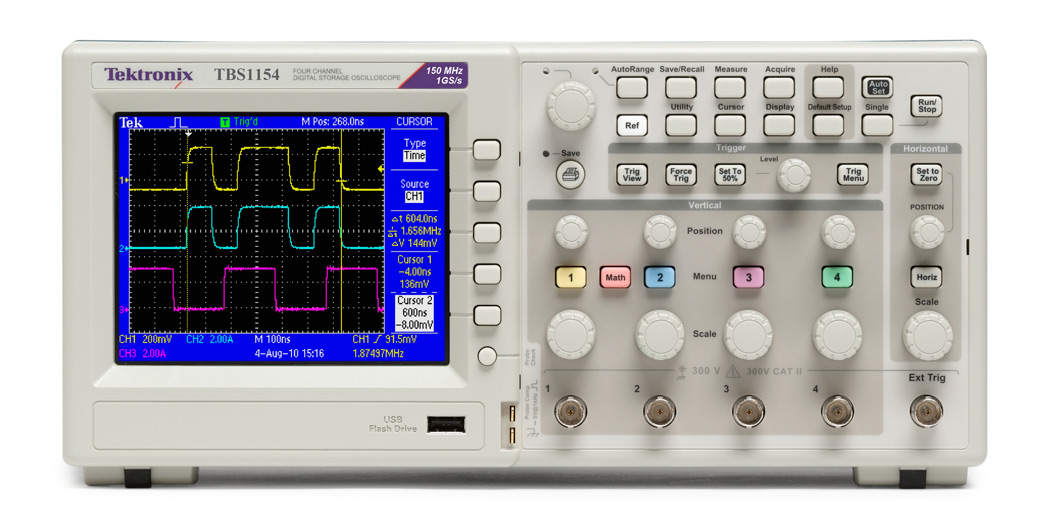

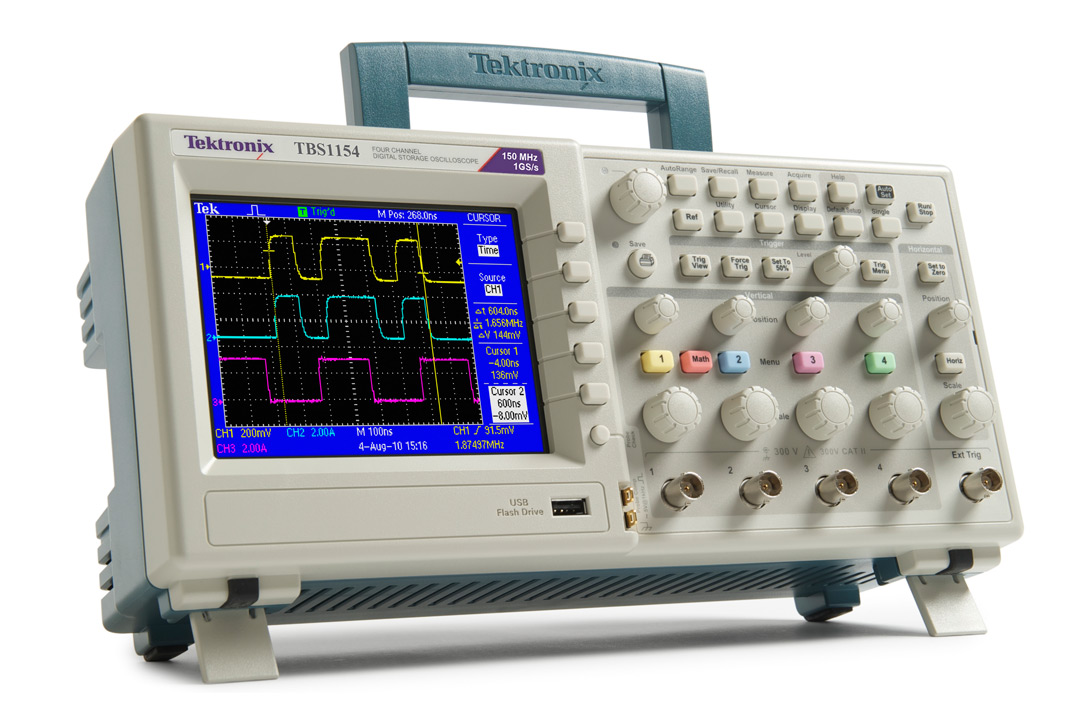

Серия цифровых осциллографов TBS1000 разработана с учетом требований современных образовательных учреждений.
Оснащенный широким набором функций и встроенных инструментов осциллограф TBS1064 легок в освоении и прост в эксплуатации – это идеальное решение для начинающих пользователей и учащихся. Пользовательский интерфейс прибора – такой же, как и у всех остальных осциллографов семейства Tektronix TBS, поэтому студенты научатся работать на осциллографе самой популярной в мире платформы, которая служит основой 500 000 приборов, работающих по всей планете.
С целью упрощения интеграции с действующей учебной программой, TBS1064 снабжен компакт-диском с курсом обучения, который поможет учащимся освоить работу на осциллографе. TBS1064 обладает всеми необходимыми функциями и характеристиками по приемлемой цене.
- 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигналов
- Встроенная функция контроля предельных значений сигнала
- Автоматическая регистрация данных с расширенными возможностями
- Режим автонастройки, а также автоматический выбор диапазона в зависимости от подаваемого сигнала
- Встроенная контекстно-зависимая справочная система
- Мастер проверки пробника
- Многоязычный интерфейс пользователя
- Активный цветной ЖК дисплей с диагональю 5,7 дюймов (144 мм)
Возможности подключения:
- Хост-порт USB 2.0 на передней панели для быстрого и удобного подключения съемных запоминающих устройств

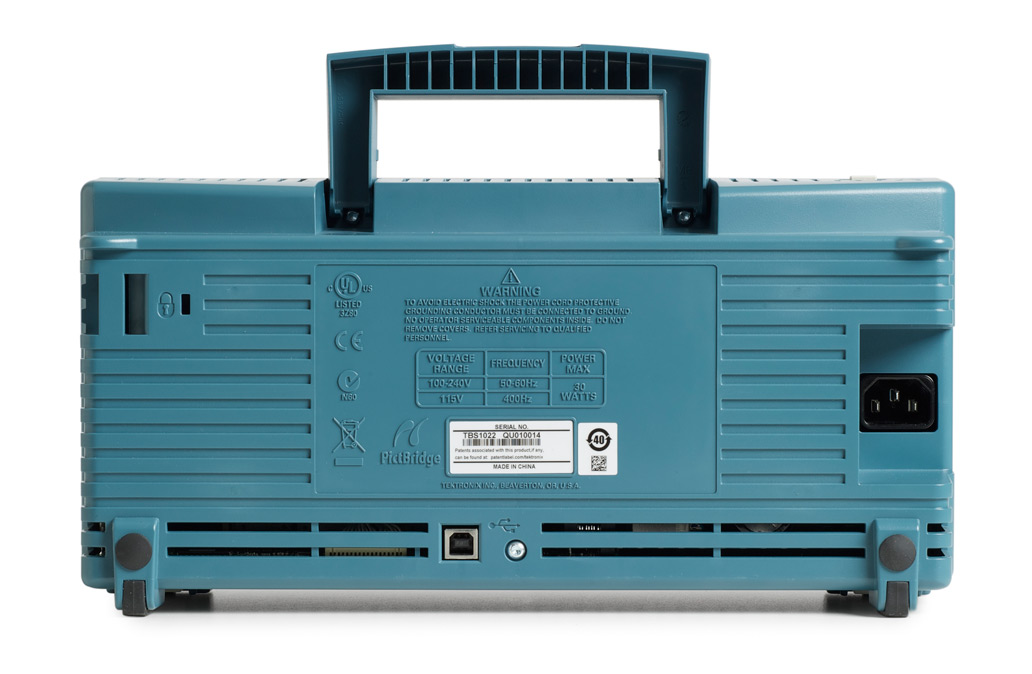

- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Программное обеспечение Tektronix OpenChoice® помогает интегрировать осциллограф в контрольно-измерительную систему
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
60 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Интерфейс
|
USB |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
320 x 240 |
|
Гарантия, (мес)
|
36 |
- Осциллограф TBS1064
- Сетевой шнур
- Руководство по эксплуатации
- Накладка на переднюю панель на русском языке
- Диск с документацией
- Сертификат калибровки
| Режимы регистрации данных | |
| Обнаружение пиковых значений | Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовое значение) на всех скоростях развертки от 5 мкс/дел до 50 с/д ел |
| Выборка | Только выборка данных |
| Усреднение | Усреднение по 4, 16, 64 или 128 осциллограммам |
| Однократный запуск | Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных |
| Прокрутка | При скорости развертки >100 мс/дел |
| Система запуска | |
| Режимы запуска | Автоматический, нормальный, однократный |
| Типы запуска | |
| По перепаду (положительному или отрицательному) | Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ |
| По видеосигналу | Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM |
| По длительности импульса (или глитча) | Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапа- зоне от 33 нс до 10 с |
| Источник сигнала запуска | |
| 4-канальные модели | Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Внешний/5, сеть |
| Отображение сигнала запуска | Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View». |
| Отображение частоты сигнала запуска | Выводится значение частоты сигнала запуска. |
| Математическая обработка осциллограмм | |
| Прямоугольный сигнал | Один период, несколько периодов, положительный или отрицательный перепад |
| Синусоидальный сигнал | Один период, несколько периодов, спектр БПФ |
| Видеосигнал (NTSC, PAL, SECAM) |
Кадры: все, нечетные, четные Строки: все или строка с выбранным номером |
| Автоматический выбор диапазона | Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала. |
| Характеристики дисплея | |
| Экран | Активная цветная TFT матрица с разрешением QVGA |
| Интерполяция | Sin(x)/x |
| Режимы отображения | Точечный, векторный |
| Послесвечение | Выкл., 1 с, 2 с, 5 с, бесконечно |
| Формат | YT и XY |
| Многоязычный интерфейс пользователя и контекстно-зависимая справка | |
| Доступные языки | Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский*2, упрощенный китайский, испанский, традиционный китайский |
| Условия окружающей среды и нормы безопасности | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -40 до +71 °C |
| Относительная влажность рабочая | до 80 % при температуре до +40 °C |
| Относительная влажность при хранении | до 45 % при температуре до +50 °C |
| Высота над уровнем моря (рабочая и хранения) | До 3000 м |
| Электромагнитная совместимость |
Соответствует требованиям 2004/108/EC, EN61326 Класс A; соответствует требованиям австралийского стандарта по ЭМС |
| Безопасность |
UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010- 1:2001, МЭК 61010-1:2001 |
| Габариты и масса | |
| Прибор | |
| Размеры прибора ШхВхГ, мм | 326,3 х 158,0 х 124,2 |
| Масса, кг (без принадлежностей/ с принадлежностями) | 2,0 / 2,2 |
| Размер упаковки ШхВхГ, мм | 476,2 х 266,7 х 228,6 |
| Набор для монтажа в стойку RM2000B ШхВхГ, мм | 482,6 х 177,8 х 108,0 |
Tektronix, Inc. - американская корпорация, один из мировых лидеров в производстве измерительной техники: осциллографов, логических анализаторов, генераторов, анализаторов и мониторов сигнала (спектра).
