ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
48471-11
Количество каналов
—
4
Полоса пропускания
—
70 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Прибор TDS2004C обладает полосой пропускания до 70 МГц и частотой дискретизации 1 Гвыб/с при сопоставимой цене. Осциллографы серий TDS2000С обеспечивают точную регистрацию данных в реальном масштабе времени, вплоть до полного значения полосы пропускания, одинаковую длину памяти при всех значениях временной развертки, сложные режимы синхронизации, позволяющие выделить необходимые сигналы и 16 видов стандартных автоматических измерений во всех моделях. Возможности выполнения быстрого преобразования Фурье (БПФ), а также математические функции сложения, вычитания и перемножения осциллограмм позволяют анализировать работу схем, определять их характеристики и устранять неполадки.
- Разработка и отладка устройств.
- Образование и обучение.
- Испытания и контроль качества на производстве.
- Техническое обслуживание и ремонт.
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
48471-11 |
Количество каналов
|
4 |
Полоса пропускания
|
70 МГц |
Частота дискретизации
|
1 Гвыб/c |
Срок гарантии (лет)
|
1 |
Диагональ дисплея, дюйм
|
5,7" |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
USB |
Питание
|
100-240 В |
Разрешение дисплея
|
320 x 240 |
Гарантия, (мес)
|
36 |
- Осциллограф TDS2004C
- Сетевой шнур
- Пробник-делитель TPP0101 (в комплекте) (1:10) 2 шт.
- Руководство по эксплуатации на русском языке
- Диск с программным обеспечением 2 шт.
- Диск с документацией
- Сертификат калибровки
Дисплей (1/4 VGA ЖКИ) | Цветной |
Полоса пропускания | 70 МГц |
Кол-во каналов | 4 |
Вход внешнего запуска | 1 |
Частота дискретизации по каждому каналу | 1 гвыб/с |
Длина записи | 2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях |
Вертикальное разрешение | 8-бит |
Вертикальная чувствительность | 2 мВ до 5 В/дел с калиброванной тонкой настройкой |
Погрешность по вертикали (DC) | ±3% |
Масштабирование по вертикали | Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
Макс. вход. напряжение | 300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц |
Диапазон смещения | 2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В |
Ограничение полосы | 20 МГц |
Входы | AC, DC, GND |
Вх. импеданс | 1 МОм/20 пФ |
Горизонтальная развертка | 5 нс - 50 c/дел |
Точность горизонтальной развертки | 50x10–6 |
Масштабирование по горизонтали | Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной |
Порты USB | 2 порта USB 2.0 |
Основной порт USB на передней панели поддерживает запоминающие устройства USB | |

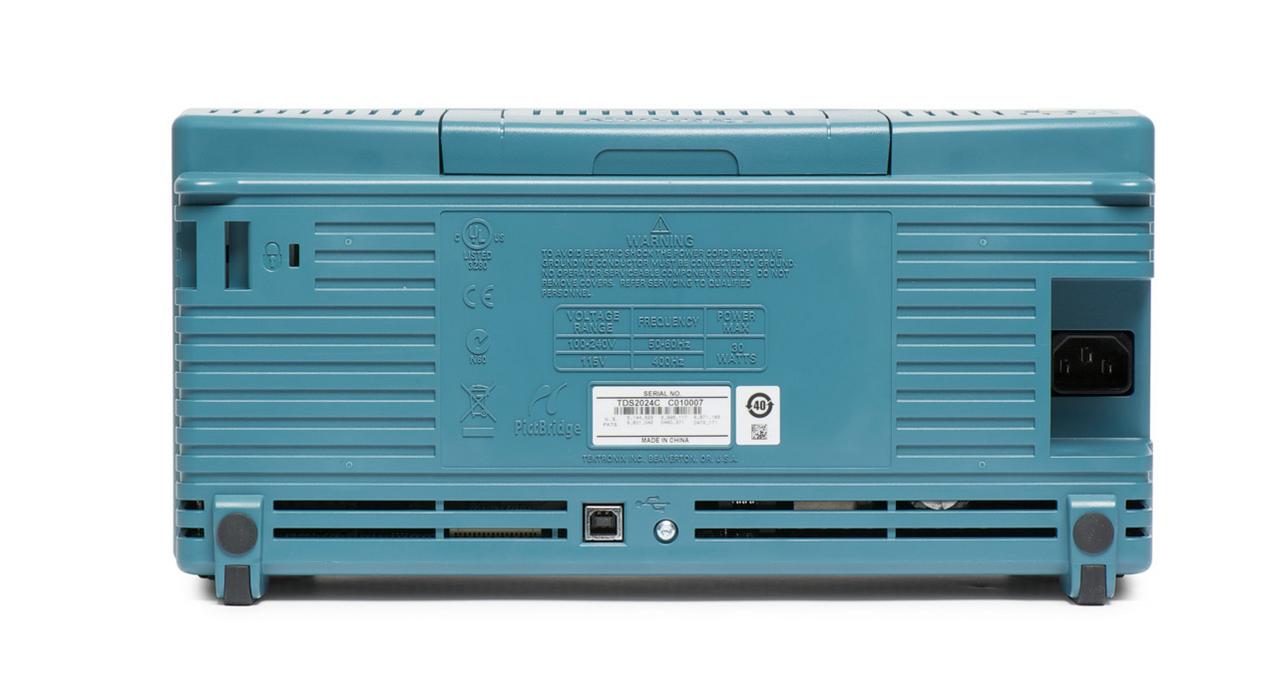

Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge | |
GPIB | Приобретается дополнительно |
Энергонезависимое запоминающее устройство | |
Отображение опорной осциллограммы | 2,5 тыс. точек опорной осциллограммы |
Хранение осциллограммы без запоминающего устройства USB | 2,5 тыс. точек |
Хранение осциллограммы в запоминающем устройстве USB | 96 и более опорных осциллограмм в пределах 8 МБ |
Настройки без запоминающего устройства USB | 10 настроек для передней панели |
Настройки с запоминающим устройством USB | 4 000 и более настроек для передней панели в пределах 8 МБ |
Снимки экрана в запоминающем устройстве USB |
128 и более снимков экрана в пределах 8 МБ |
Количество снимков зависит от выбранного формата файлов | |
Сохранение всей информации в запоминающем устройстве USB |
12 и более операций "Сохранить все" в пределах 8 МБ |
При одной операции "Сохранить все" создается от 3 до 9 файлов | |
(настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) | |
Сбор данных | Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел |
Выборка – только выборка данных | |
Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128 | |
Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных | |
Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел | |
Режимы синхронизации | автоматический, нормальный и однократный |
Типы синхронизации | По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ |
Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM) | |
По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с | |
Источник синхронизации | К1, К2, Внешний, Внешний/5, Сеть переменного тока |
Система измерения | |
Автоматические измерения сигналов | период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка |
Математические функции | сложение, вычитание, умножение, БПФ (окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками) |
Источники | К1 к К2, К2 к К1, К1+К2, К1xК2 |
Характеристики дисплея | |
Интерполяция | Sin(x)/x |
Отображение данных | точки, векторы |
Послесвечение | отключено, 1 c, 2 c, 5 c, бесконечно |
Формат | YT и XY |
Меню автоустановки для различных типов сигналов | |
Прямоугольный сигнал | один период, несколько периодов, передний или задний фронт |
Синус | один период, несколько периодов, БПФ |
Видео (NTSC, PAL, SECAM) | поля: все, четные, нечетные; строки: все или выбранные по номеру |
Физические характеристики | |
Ширина | 326,3мм |
Глубина | 158,0мм |
Высота | 124,2мм |
