ГОСРЕЕСТР
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
48472-11
Количество каналов
—
2
Полоса пропускания
—
100 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

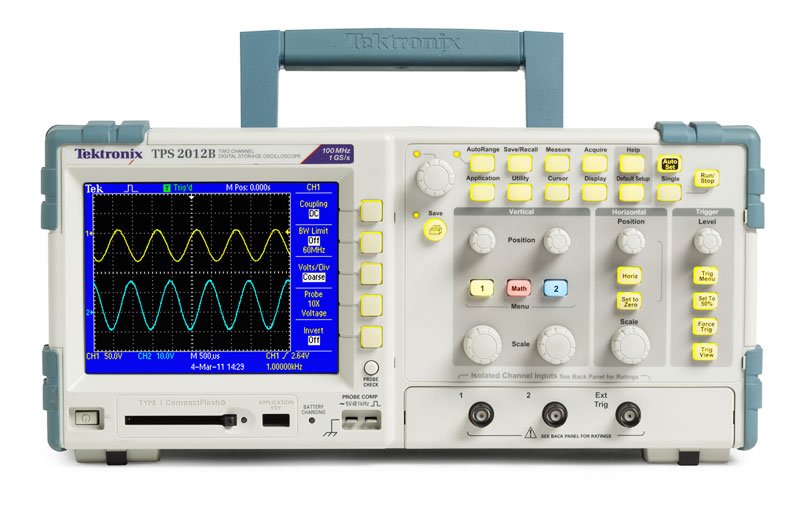

TPS2012B осциллограф цифровой запоминающий 2 канала x 100МГц
Внесен в ГосРеестр
|
Да |
Тип прибора
|
Настольный |
Номер записи в ГосРеестре СИ
|
48472-11 |
Количество каналов
|
2 |
Полоса пропускания
|
100 МГц |
Частота дискретизации
|
1 Гвыб/c |
Срок гарантии (лет)
|
3 |
Дисплей (отображение данных)
|
LCD |
Интерфейс
|
RS-232 |
Питание
|
Сменный Li-Ion аккумулятор |
Разрешение дисплея
|
320 x 240 |
Гарантия, (мес)
|
36 |
- Осциллограф TPS2012
- Сетевой провод
- Делитель 1:1/1:10 2шт
- Руководство по эксплуатации
Канал вертикального отклонения | |
Число каналов | 2 |
Полоса пропускания (-3дБ) |
0 …100МГц, 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц |
Коэф. отклонения (Коткл.) | 2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка |
Погрешность установки (Коткл.) | ± 3 % |
Время нарастания | < 3,5 нс |
Входной импеданс | 1 МОм (± 2 %) / (20 ± 3) пФ |
Макс. входное напряжение | 300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит) |
Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
Математика | CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ |
Канал горизонтального отклонения | |
Коэф. развертки (Кразв.) | 5 нс…50 с/дел |
Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) |
Режимы работы | Основной, окно, ZOOM окна, X-Y |
Синхронизация | |
Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 |
Режимы запуска развертки | Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) |
Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В |
Вход внешней синхронизации | 1 МОм (± 2 %) / 22 пФ |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит |
Макс. частота дискретизации | 1 ГГЦ |
Длина записи | 2500 выборок на канал |
Режимы сбора данных | Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение |
Курсорные измерения | |
Функции | ∆U; ∆T; 1/∆T |
Автоматические измерения | |
Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период |
Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса |
Частотомер | |
Разрешение | 6 разрядов |
Диапазон измерений | 10 Гц…200 МГц |
Дополнительные возможности | |
Интерфейс | RS-232C; Centronics |
Автоустановка | В/дел, с/дел, параметры синхронизации |
Режим X-Y | Х – кан 1; Y – кан 2 |
Память (стандартно) | 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект) |
Входы | Развязанные входы (изолированные) |
Общие данные | |
ЖК-дисплей | 8 × 10 дел (разрешение 320 х 240) |
Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
Габаритные размеры | 324 х 151 х 125 мм |
Масса ( с 1 батареей ) | 3,2 кг |
