ГОСРЕЕСТР
Артикул:
m-106997
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Номер записи в ГосРеестре СИ
—
87826-22
Количество каналов
—
4
Полоса пропускания
—
350 МГц
Все характеристики
265 240 руб.
/шт Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
Особенности:
- Тип осциллографа: цифровой
- Число каналов: 4
- Полоса пропускания: 350 МГц
- Максимальная частота дискретизации: 5 ГГц
- Максимальный объем памяти: 400 МБ
- АЦП (бит): 8
- Сопротивление входа: 50 Ом, 1 МОм
- Интерфейс: USB, LAN
- Дисплей: TFT емкостный сенсорный, диагональ 26,4 см, разрешение 800х600
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
87826-22 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,4" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 600 |
|
Гарантия, (мес)
|
12 |

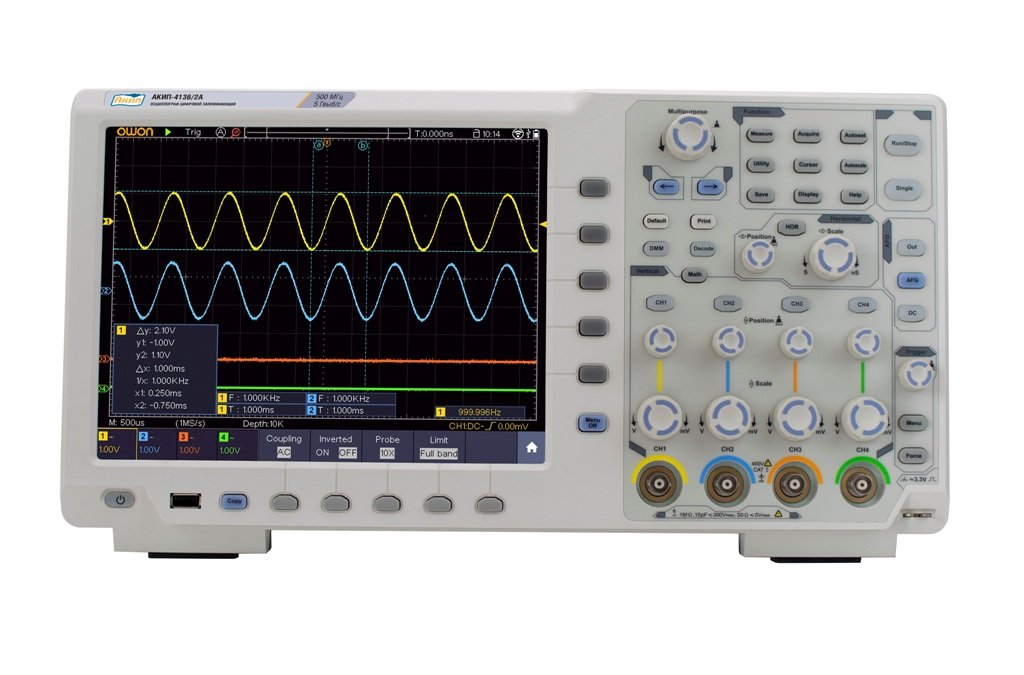

- Осциллограф АКИП-4136/1А
- Шнур питания
- Пробник осциллографический 4 шт.
- Кабель USB
- CD с ПО
- Краткое руководство пользователя
- Кабель BNC-BNC
- Отвёртка для осциллографических пробников
- Токовый модуль
- Набор проводов для мультиметра 2 шт.
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…350 МГц |
| Ограничение полосы | 20 МГц |
| Коэффициент отклонения (Коткл.) | 1 мВ/дел…10 В/дел (1 МОм) 1 мВ/дел…1 В/дел (50 Ом) |
| Погрешность установки Коткл | 1 мВ: ± 3% ≥ 2 мВ: ± 2% |
| Связь по входу | Открытый, закрытый, земля |
| Время нарастания | |
| Входной импеданс | 1 МОм (± 2%) / 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Максимальное входное напряжение | 300 В /1 МОм; 5 В 50 МОм (DC+AС пик, до 1 кГц) |
| Математика | ≤ 400 Впик (DC+AС пик), 300 Вскз – 1 МОм ≤ 5 Вскз – 50 Ом |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 500 пс/дел…1000 с/дел (шаг 1-2-5) |
| Погрешность опорного генератора | ±2,5*10-6 |
| Погрешность измерения временных интервалов | ±(Tизм+10-6 *Tизм+0,6 нс), где Tизм – измеренный временной интервал, с; |
| Режимы работы | Основной, задержанный, ZOOM окна, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из аналоговых каналов, сеть, внешний (Ext, Ext/5) |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по длительности импульса, по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам - UART/RS232, I2C, SPI, CAN |
| Связь входа | ФНЧ, ФВЧ, связь АС, связь DC |
| Уровень синхронизации | Внутренняя: ± 5 делений от центра экрана Ext: ±2 В; Ext/5: ±10 В |
| Погрешность уровня синхронизации | Внутренняя: ± 0,3 деления; Ext: ±(10 мВ + 6% от установленного); Ext/5: ±(50 мВ + 6% от установленного) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Максимальная частота дискретизации | 1 ГГц на канал 2,5 ГГц на 2 канала* 5 ГГц при объединении |
| Длина записи | 400 МБ (делится между активными каналами) |
| Режимы работы | Выборка, пиковый детектор; усреднение (4 /16/ 64/ 128), накопление (50 мс … 10 с, беск.), интерполяция (sinx)/x |
| Курсорные измерения | |
| Функции | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| Функции** | +, -, х; /; d/dt, ∫dt, √, БПФ |
| Операторы | Любой аналоговый канал |
| Функции по вертикали | Среднее, Пик-Пик, СКЗ, ЦиклСКЗ, Макс, Мин, Верхнее, Нижнее, Амплитуда, |
| Функции по горизонтали | Период, Частота, Время Нарастания / Спада, Длительность Импульса +/-, Скважность, Счет импульсов |
| Измерение задержки | Задержка A→B, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза |
| Дополнительные возможности | |
| Цифровой регистратор | 1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
| Интерфейсы | USB, LAN, |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Внутренняя память | 100 осциллограмм, 8 профилей настроек (запись/ воспроизведения) |
| Мультиметр | |
| Индикатор | 4,5 разряда, максимальное индицируемое число 20.000 |
| Напряжение | DCV: 20 мВ, 200 мВ: ±(0,5% ± 10 емр), 2 В, 20 В, 200 В: ±(0,3% ± 5 емр), 1000 В: ±(0,5% ± 5 емр) ACV: 200 мВ, 2 В, 20 В, 200 В: ±(0,8% ± 10 емр), 750 В: ±(1% ± 10 емр) Диапазон частот: 40 Гц … 400 Гц |
| Ток | DCA: 20 А: ±(2% ± 10 емр) ACA: 20 А: ±(2,5% ± 10 емр) |
| Сопротивление | 200 Ом … 2 МОм: ±(0,8% ± 10 емр), 20 МОм ±(1% ± 10 емр), 100 МОм :±(5% ± 10 емр |
| Емкость | 2 нФ … 20 мФ: ±(4% ± 10 емр) |
| Тест диодов | 0 … 2 В |
| Входное сопротивление | 10 Ом, защита входа DC 1000 В/ AC 400 В |
| Генератор сигналов | |
| Максимальная частота | 50 МГц |
| Максимальная дискретизация | 250 МГц |
| Число каналов | 1 |
| Формы сигналов | Функциональные: синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. |
| Разрядность ЦАП | 14 бит |
| Длина памяти | 16000 точек для произвольной формы |
| Выходной уровень | 2 мВпик-пик … 5 Впик-пик (≤ 50 МГц) 2 мВпик-пик … 20 Впик-пик (≤ 25 МГц) Установка смещения: Впик-пик ≤5 ВV/±2,5 В (макс); Впик-пик >5 В/±10 В (макс) |
| Общие данные | |
| ЖК-дисплей | Цветной (TFT) сенсорный, диагональ 26,4 см, разрешение 800 x 600 |
| Напряжение питания | 100…240 В, 50/60 Гц (автовыбор) |
| Потребляемая мощность | 65 Вт |
| Габаритные размеры | 422 х 226 х 135 мм |
| Масса | 5 кг |
| * - Для четырех канального осциллографа объединение дискретизации в двух канальном режиме выполняется в следующих комбинациях: КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4. | |
| ** - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП , полученными в результате оцифровки сигнала. | |
Под этой торговой маркой у различных зарубежных производителей из Европы, Азии и Америки АО ПриСТ заказывает изготовление средств измерений.
