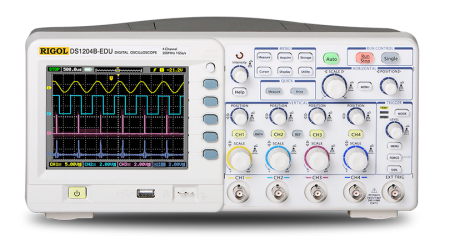

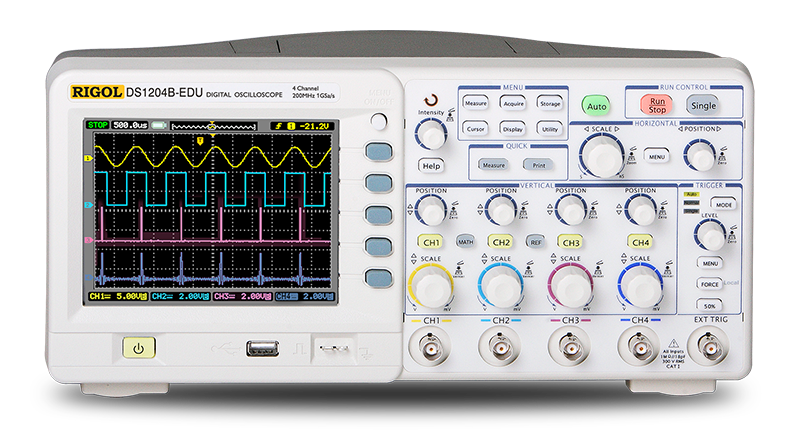

Цифровые четырехканальные осциллографы Rigol серии DS1xxxB (DS1074B, DS1104B, DS1204B), в отличие от остальных моделей (серии DS1xxxE, DS1xxxD, DS1xxxCA), способны поддерживать удаленный режим работы по стандарту LXI класса С через сеть Ethernet, что расширяет область применения данных приборов.
Цифровые осциллографы Rigol DS1074B, DS1104B, DS1204B включены в Госреестр СИ за № 39507-08.
Возможности:
- Режим XY;
- Режим развертки: автоматический, нормальный, однократный;
- Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
- Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
- Математические функции: сложение, вычитание, умножение, инвертирование;
- Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
- Интерполятор Sin(x)/x;
- Режим усреднение (до 256 регистраций);
- Пиковый детектор;
- Ограничение полосы пропускания - 20МГц;
- Самописец: 500мс/дел…50с/дел;
- Настраиваемая чувствительность запуска для эффективной фильтрации шума;
- Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
- Режим «годен - негоден» с оптически изолированным выходом;
- Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
- Встроенный частотомер;
- Автокалибровка;
- Многоязыковой пользовательский интерфейс.
Документы
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
320 x 234 |
|
Гарантия, (мес)
|
36 |
- Цифровой осциллограф RIGOL DS1104B
- Щупы для осциллографа 4 шт
- Кабель питания
- USB кабель
- Инструкция по эксплуатации
| Характеристики настольного осциллографа | |
| Серия | DS1000B |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 + внешний запуск |
| Максимальная частота дискретизации в реальном времени |
2 ГВыб / с в одноканальном режиме 1 ГВыб / с на каждый канал |
| Максимальная эквивалентная частота дискретизации | 25 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 18 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001Х, 0.01Х, 0.1Х, 1Х, 2Х, 5Х, 10Х, 20Х, 50Х, 100Х, 200Х, 500Х, 1000Х |
| Максимальное входное напряжение | 300 Vrms CAT I, 100 Vrms CAT II |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Погрешность временной базы | ± 50 ppm (в любой промежуток времени больше 1 мс) |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти |
16 Кб в одноканальном режиме 8 Кб в двухканальном режиме |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <3.5 нс |
| Диапазон вертикального смещения |
2 мВ / дел - 245 В / дел, ± 2 В 245 мВ / дел - 10 В / дел, ± 40 В |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | 100 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Усиление точности постоянного тока |
± 4%: 2 мВ / дел - 5 мВ / дел ± 3%: 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), шаблон |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1 - CH4: ± 6 деления от центра экрана |
| EXT: ± 1.2 В | |
| EXT/5: ± 6 В | |
| Точность триггера | CH1 - CH4: ± 0,3 дел х В / дел, ± 4 деления от центра экрана |
| EXT: ± 6% + 40 мВ | |
| EXT/5: ± 6% + 200 мВ | |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Диапазон номера строк | 1 - 525 (NTSC), 1- 625 (PAL, SECAM) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз |
| Общие характеристики | |
| Тип дисплея | 5.7 дюймов TFT ЖК - экран, 320 * 240 точек, подсветка LCD |
| Питание | 100-240 В, 45-440 Гц, CAT II |
| Количество цветов | 64000 |
| Интерфейс передачи данных | USB Device, 2 USB Host, LXI class C, P/F Out |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Температура хранения | в рабочем состоянии 0℃ - 40℃ |
| в выключенном состоянии -20℃ - 60℃ | |
| Габариты | 325 мм х 159 мм х 133 мм |
| Вес нетто | 3 кг |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
