Артикул:
m-107041
Характеристики
Внесен в ГосРеестр
—
Да
Тип прибора
—
Настольный
Количество каналов
—
4
Товар снят с производства
—
Да
Полоса пропускания
—
200 МГц
Все характеристики
Цена по запросу
Уточняйте наличие
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

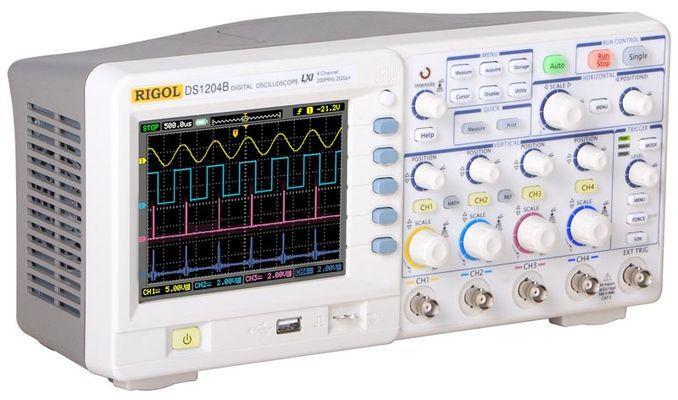

Цифровые четырехканальные осциллографы Rigol серии DS1xxxB (DS1074B, DS1104B, DS1204B), в отличие от остальных моделей (серии DS1xxxE, DS1xxxD, DS1xxxCA), способны поддерживать удаленный режим работы по стандарту LXI класса С через сеть Ethernet, что расширяет область применения данных приборов.
Цифровые осциллографы Rigol DS1074B, DS1104B, DS1204B включены в Госреестр СИ за № 39507-08.
Возможности:
- Режим XY;
- Режим развертки: автоматический, нормальный, однократный;
- Расширенные режимы запуска: по фронту (запуск по положительному или отрицательному фронту сигнала, по обоим фронтам); по ТВ сигналу (NTSC, PAL, SECAM) с выбором строки; по длительности импульса; по наклону фронта; поочередный запуск для наблюдения 2-х несинхронных сигналов;
- Курсорные измерения: ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения 22 автоматических измерений: размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка, сдвиг фаз;
- Математические функции: сложение, вычитание, умножение, инвертирование;
- Встроенная функция анализатора спектра на основе БПФ. Вид окна: Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное;
- Интерполятор Sin(x)/x;
- Режим усреднение (до 256 регистраций);
- Пиковый детектор;
- Ограничение полосы пропускания - 20МГц;
- Самописец: 500мс/дел…50с/дел;
- Настраиваемая чувствительность запуска для эффективной фильтрации шума;
- Встроенные цифровые фильтры (НЧ, ВЧ, полосовой, режекторный);
- Режим «годен - негоден» с оптически изолированным выходом;
- Хранение: 10 осциллограмм, 10 настроек, BMP и CSV , осциллограммы и настройки;
- Встроенный частотомер;
- Автокалибровка;
- Многоязыковой пользовательский интерфейс;
Документы
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Товар снят с производства
|
Да |
|
Полоса пропускания
|
200 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
5,7" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
320 x 234 |
|
Гарантия, (мес)
|
36 |
- Осциллограф
- Кабель питания
- Пробник 1:1, 10:1
- Краткое руководство по эксплуатации
- Гарантийный талон
| Число аналоговых каналов | 4 + внешний запуск |
| Полоса пропускания | 200 МГц |
| Дискретизация режим реального времени эквивалентный режим | 1 Гвыб/сек (на каждый канал), 2 Гвыб/сек (половина каналов) |
| 50 ГВыб/сек | |
| Время нарастания | 1,8 нс |
| Глубина записи | 8К на канал/16 К - объединение 2-х каналов |
| Вертикальное разрешение | 8 бит |
| Коэффициент развертки | 1 нс/дел – 50 с/дел |
| Чувствительность | 2мВ/дел – 10В/дел |
| Входной импеданс | 1МОм/18пФ |
| Макс допустимое напряжение | 300В скз |
| Режимы работы | AC, DC, GND |
| Интерфейс | USB Device, 2 USB Host, LXI class CRS-232, P/F Out (изолированный) |
| Дисплей | цветной 5,7” TFT (разрешение 320x234) |
| Питание | 100 – 240 В, 50 Гц |
| Размеры | 325х159х133 мм |
| Вес | 4,3 кг |
Компания RIGOL TECHNOLOGIES, Co Ltd специализируется на разработке и производстве контрольно-измерительного оборудования и является одной из самых динамично развивающихся китайских компаний в этой области.
